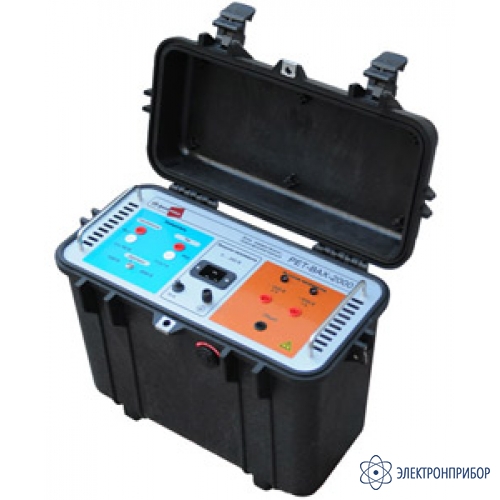

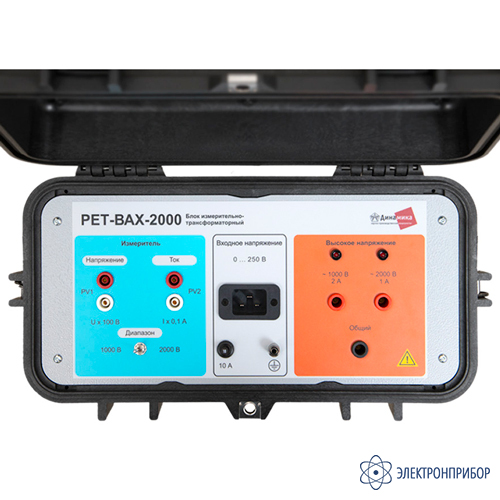

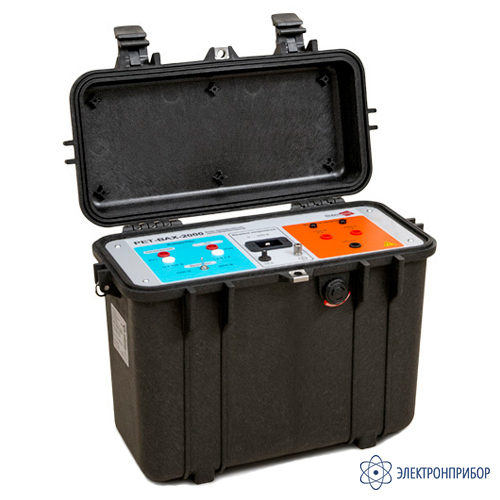

РЕТ-ВАХ-2000 — измерительно-трансформаторный блок

Код товара: 25964
  • в наличии

    Назначение измерительного блока РЕТ-ВАХ-2000:

    Учитывая пожелания специалистов-релейщиков, было проведено усовершенствование измерительно-трансформаторного блока РЕТ-ВАХ. Новое устройство РЕТ-ВАХ-2000, по сравнению с блоком РЕТ-ВАХ, не только имеет увеличенную мощность и повышенное до 2000 В выходное напряжение, но и выполнено в новом пластиковом корпусе, что повысило удобство работы с ним.

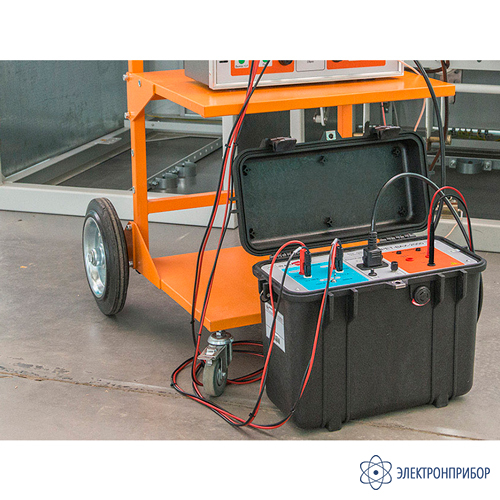

    Блок РЕТ-ВАХ-2000 предназначен для совместной работы с прибором РЕТОМ-21 и позволяет выполнять следующие проверочные работы:

    • снятие характеристик намагничивания (вольтамперных характеристик) измерительных трансформаторов тока, используемых на напряжение 110 – 750 кВ;
    • измерение коэффициента трансформации и полярности обмоток электромагнитных и емкостных измерительных трансформаторов напряжения;
    • испытание электрической прочности изоляции переменным напряжением;
    • проверки первичного и вторичного электрооборудования различного применения в диапазонах напряжения до 2000 В, тока до 4 А и мощности до 2000 ВА.

  • Технические характеристики измерительного блока РЕТ-ВАХ-2000:

    Параметр Значения
    Основные технические характеристики
    Максимальное входное напряжение, В 250
    Номинальное выходное напряжение, В 2000 1000
    Диапазн рабочих частот, Гц 45-65
    Номинальная мощность, В·А 2000
    Коэффициент соответствия напряжения на выходе PV1 к выходному напряжению 1 В/100 В
    Коэффициент соответствия напряжения на выходе PV2 к выходному току 1 В/0,1 А
    Пределы допускаемой основной относительной погрешности преобразования напряжения, % 0,5
    Пределы допускаемой основной относительной погрешности преобразования силы тока в напряжение, % 1,0
    Общие характеристики
    Степень защиты по ГОСТ 14254-2015 оболочки IP66, IP67
    выходных клемм IP40
    Испытательное напряжение электрической прочности изоляции, кВ 1,5
    Электрическое сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями, МОм, не менее 20
    Масса, кг, не более 16
    Габаритные размеры, мм, не более 425 × 230 × 340
    Условия применения
    Диапазон рабочих температур окружающей среды, °С от - 20 до + 50
    Температура нормальных условий, °С 20 ± 5
    Диапазон температур окружающей среды при хранении, °С от 5 до 50
    Диапазон температур окружающей среды при транспортировании, °С от - 50 до + 50
    Относительная влажность воздуха при 25 °С, %, не более 80
    Высота над уровнем моря, м, не более 2000
    Группа условий эксплуатации по ГОСТ 30631-99 М23
    Характеристики надежности
    Средний срок службы, лет, не менее 30
    Средняя наработка на отказ, ч, не менее 25000
    Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более 1

  • Комплект поставки РЕТ-ВАХ-2000

    № Наименование Количество
    1 Измерительно-трансформаторный блок РЕТ-ВАХ-2000 1
