    Назначение испытательного комплекса РЕТОМ-ВЧ/25:

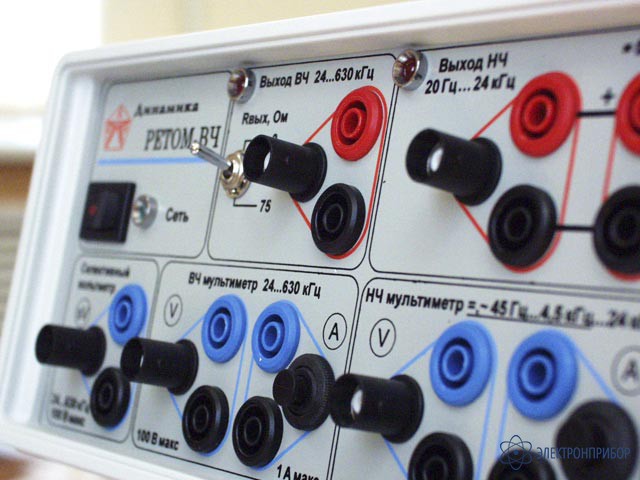

    Испытательный комплекс РЕТОМ-ВЧ/25 предназначен для проверки ВЧ аппаратуры каналов РЗ, аппаратуры для приёма и передачи телекоманд РЗ и ПА (ВЧТО-М, АКПА-В, АНКА-АВПА), фильтров присоединения, разделительных фильтров, ВЧ заградителей с элементами настройки и других составляющих ВЧ тракта. Незаменим для специалистов в области релейной защиты, противоаварийной автоматики и связи в электроэнергетике.

    Все измерительные, генераторные и вспомогательные узлы системы работают одновременно и независимо друг от друга. Все блоки прибора РЕТОМ-ВЧ/25, и по отдельности, и как измерительный комплекс, управляются с помощью компьютера. Испытательный комплекс заменяет от 10 до 15 обычных приборов и вспомогательных блоков, применяемых при проверке ВЧ оборудования РЗА, и, соответственно облегчает транспортировку. Он позволяет проводить:

    • Автоматический или ручной контроль параметров ВЧ аппаратуры каналов РЗА;
    • Выдачу протоколов;
    • Автоматизированную обработку результатов испытаний.

    Испытательный комплекс РЕТОМ-ВЧ/25 внесен в реестры средств измерений России, Украины, Республик Беларусь и Казахстан.

    Область применения испытательного комплекса РЕТОМ-ВЧ/25:

    С помощью комплекса РЕТОМ-ВЧ/25 выполняется следующий объем работ:

    • проверка и измерение основных параметров и снятие характеристик ВЧ аппаратуры релейной защиты различных типов (например, УПЗ-70, АВЗК-80, ПВЗ, ПВЗ-90(М), ПВЗУ, ПВЗУ-М и др.) с возможностью имитации сигналов, приходящих с релейно-контактных и полупроводниковых устройств РЗА:
      • измерение уровня передачи и уровней в контрольных точках
      • проверка чувствительности приемника
      • проверка перегрузочной способности приемника
      • проверка характеристик манипуляции
      • измерение различных времен: задержка безынерционного пуска, задержка ЗАПРЕТ АПК (запрет автоконтроля) и т.д.
      • анализ правильной работы автоконтроля
      • измерение АЧХ приемника (проверка избирательности приемника) и линейного фильтра (ручное и автоматическое)
      • измерение выходной мощности передатчика путем измерения тока и напряжения
      • измерение входного сопротивления приемника
      • наладка ВЧ канала РЗ (измерение затухания ВЧ тракта, измерение запаса по перекрываемому затуханию, измерение уровня помех в канале)
    • проверка и измерение основных параметров, снятие характеристик ВЧ устройств противоаварийной автоматики различных типов (например, АНКА-АВПА, АКПА, АКАП-В):
      • проверка напряжений питания плат
      • проверка АЧХ фильтров (Ф.ВХ, ФВЧ, ФНЧ, Ф.ВЫХ1-Ф.ВЫХ14(24), и др.)
      • проверка АЧХ тракта приема (проверка избирательности приемника)
      • определение частоты и напряжения несущих
      • измерение частот и напряжений сигналов команд
      • проверка напряжений срабатывания и возврата реле управления передачей команд
      • проверка приоритета при передаче команд
      • проверка длительности посылки команд
      • проверка частотной характеристики тракта приема
      • проверка избирательности приемника
      • балансировка модуляторов
      • проверка амплитудной характеристики передатчика
      • снятие характеристик усилителя-ограничителя
      • определение значения коэффициентов запаса по напряжению срабатывания порогового устройства фильтров приемника
      • проверка работы выходных узлов и выходных реле приемника
      • проверка работы дискриминатора
      • проверка действия сигнализации о неисправности
      • проверка частот в канале
      • проверка манипуляции
    • измерение основных параметров и снятие частотных зависимостей этих параметров для элементов ВЧ тракта:
      • разделительного фильтра
      • ВЧ кабеля
      • фильтра присоединения с конденсатором связи
      • ВЧ заградителя

  • Технические характеристики испытательного устройства РЕТОМ-ВЧ/25:

    Параметр Значение

    ВЧ ГЕНЕРАТОР*
    Диапазон частот, кГц 24:2500

    Наибольшее выходное напряжение
    (при коэффициенте нелинейных искажений < 2,5%), В

    дБн


    20

    28

    Максимальная выходная мощность в согласованном режиме(Rн=75 Ом, переключатель выходного сопротивления Rвых - в положении 0 Ом), Вт

    дБм


    5

    37,5
    Возможные типы выхода: симметричный, несимметричный
    Основная относительная погрешность воспроизведения частоты, % +2*10-4

    Основная относительная погрешность воспроизведения уровня выходного напряжения1


    дБ

    +(2,2% от показаний + 0,3% от предела)

    +4

    НЧ ГЕНЕРАТОР*
    Диапазон частот, Гц 20:24000
    Номинальное выходное напряжение, В, не менее 5 (120)2
    Возможные типы выхода: симметричный, несимметричный

    Максимальная выходная мощность, не менее, Вт

    (Rн=600 Ом) дБн

    10

    16
    Основная относительная погрешность воспроизведения частоты,% +2*10-4

    Основная относительная погрешность воспроизведения уровня выходного напряжения1


    дБ

    +(2,2% от показаний + 0,3% от предела)

    +0,4

    СЕЛЕКТИВНЫЙ ВОЛЬТМЕТР*

    Пределы измерения, В

    дБн

    0,01; 0,1; 1; 10; 100

    -38;-18;2;22;42
    Диапазон частот, кГц 0,3 : 2500
    Ширина полосы селективного приёма (?), Гц 25; 400; 1740; 3100
    Избирательность (при отстройке от края полосы приема на 1,5*? ширину полосы селективного приема), дБ, не менее 60
    Основная относительная погрешность выставления частоты настройки,% +2*10-4

    Основная относительная погрешность измерения уровня синусоидального сигнала1


    дБн

    +(2,2% от показаний + 0,3% от предела)

    +4
    Импеданс входа, не менее 20 кОм//15пФ

    НЧ МУЛЬТИМЕТР*
    Диапазон частот, в котором погрешность нормируется, Гц 45 : 5000
    Диапазон частот, в котором погрешность не нормируется, кГц 5 : 24
    Пределы измерения по току, А 0,1; 1

    Пределы измерения по напряжению, В

    дБн

    0,3; 3; 30; 300

    -8;12;32;52
    Длительность цикла измерения (обновление показаний)3 , с, не более 0,5

    Основная относительная погрешность измерения уровня синусоидальных сигналов1


    дБ

    +(2,2% от показаний + 0,3% от предела)

    +4
    Входное сопротивление входа напряжения, кОм, не менее 100
    Внутреннее сопротивление входа тока, Ом, не более 2,5

    ВЧ МУЛЬТИМЕТР*
    Диапазон частот, в котором погрешность нормируется, кГц 24 : 2500
    Пределы измерения по току, А 0,1; 1

    Пределы измерения по напряжению, В

    дБн

    0,1; 1; 10; 100

    -18;2;22;42
    Длительность цикла измерения (обновление показаний)3 с, не более 0,5
    Основная относительная погрешность измерения уровня синусоидальных сигналов тока и напряжений1 +(2,2% от показаний + 0,3% от предела)
    Импеданс входа напряжения 100 кОм//25 пФ
    Внутреннее сопротивление входа тока, Ом, не более 1,5

    ИСТОЧНИК ПОСТОЯННОГО НАПРЯЖЕНИЯ
    Наибольшее постоянное напряжение (полная шкала), В 15 (120)2
    Максимальный допустимый выходной ток, мА 300
    Основная относительная погрешность измерения частоты при
    уровне входного сигнала (50-100)% предела измерений1    		 +(2,2%от показаний + 0,3% от предела)

    КОНТАКТНЫЕ ВЫХОДЫ
    Количество 2

    ДИСКРЕТНЫЕ ВХОДЫ
    Количество 16

    МИЛЛИСЕКУНДОМЕР
    Предел измерения, с 99
    Абсолютной погрешности измерения интервала времени между событиями (перепадами) на дискретных входах, мс + 0,2

    ВЧ ЧАСТОТОМЕР (в ВЧ мультиметре)
    Диапазон частот, кГц 24 : 2500
    Абсолютная погрешность измерения при уровне входного сигнала ВЧ мультиметра 0,5 ... 5 полной шкалы, % 0,0005

    НЧ ЧАСТОТОМЕР (в НЧ мультиметре)
    Диапазон частот, Гц 24 : 2500
    Абсолютная погрешность измерения при уровне входного сигнала НЧ мультиметра (50 ... 100)% полной шкалы1 +(0,016% от показаний + 0,04% от предела)

    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Питание устройства испытательного:
    • однофазная сеть
    • частота питающей сети, Гц
    • потребляемая мощность, ВА, не более
    220+10%-15%
    45 : 65
    100
    Габаритные размеры устройства (без ручки), мм, не более 256х324х103
    Масса , кг, не более 6

    УСЛОВИЯ ЭКСПЛУАТАЦИИ
    Диапазон рабочих температур, °С +10:+40
    Нормальная темепратура, °С 20+5
    Влажность воздуха при 25 °С, %, не более 80
    Высота над уровнем моря, м, не более 1000
    Группа условий эксплуатации по ГОСТ 17516.1 М23
    Степень защиты по ГОСТ 14254:
    • по оболочке
    • выходных клемм
    IP20
    IP00
    Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 0I
    * - Единици измерения дБн, дБм, В определяются по выбору
    1 - Основная относительная погрешность регламентируется для температуры окр. среды +20+5o С
    2 - При подключении блока ВЧП-10
    3 - Регламентируется для случая, когда активен только оговариваемый прибор

  • Комплект поставки РЕТОМ-ВЧ/25

    № Наименование Количество
    1. Сумка для транспортирования 1
    2. Кабель для подключения к компьютеру (USB) 1
    3. Кабель для подключения к сети 220 В 1
    4. Блок проводов 1
    5. Коаксиальные кабели и переходники 1
    6. Блок внешней нагрузки БВН-75 1
    7. Преобразователь ВЧП-10 1
    8. Сопроводительная документация 1
    9. Стандартный пакет программ 1
