СЧЕТ-1 М, СЧЕТ1М, СЧЕТ 1 М

Устройства проверки релейной защиты и автоматики (РЗА)

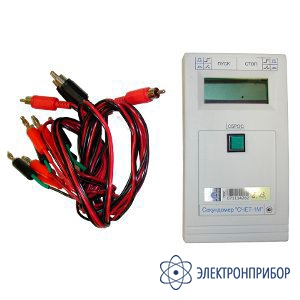

СЧЕТ-1М — электронный секундомер

Код товара: 20623
  • 40929-09

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      40929-09 до 13.05.2029

    Сертификаты

    Назначение электронного секундомера СЧЕТ-1М:

    Секундомер электронный СЧЕТ-1М предназначен для измерения длительности интервалов времени, задаваемых электрическими сигналами. Основное назначение секундомера - измерение временных параметров электромагнитных реле, реле времени, выключателей, контакторов, схем релейной защиты, а также других электромеханических устройств и электронных схем. Секундомер СЧЕТ-1М разработан по договору с АО "Ленэнерго".

    От других аналогичных приборов секундомер СЧЕТ-1М отличает универсальная схема пуска и останова, которые могут осуществляться как замыканием или размыканием электрических контактов, так и перепадом электрического потенциала.

    Секундомер СЧЕТ-1М может измерять время срабатывания и отпускания нормально-замкнутых и нормально-разомкнутых контактов реле, время замкнутого и разомкнутого состояния контактов, длительность импульса напряжения любой полярности, а также временной интервал между фронтами напряжений любой полярности или коммутациями контактов на двух входах секундомера.

    Ко входам секундомера СЧЕТ-1М могут подключаться либо "сухие" контакты, либо источники постоянного или переменного напряжения в диапазоне от 4,5 до 250 В.

    Особенности электронного секундомера СЧЕТ-1М:

    • Диапазон измерений от 0,01 до 99999,9;
    • Питание секундомера может осуществляться как от сети 220 В, 50 Гц, так и от встроенного аккумулятора, который автоматически подзаряжается при работе от сети.
    • Относительная погрешность секундомера
      • в течение года после выпуска - не более 1х10-5,
      • в течение срока службы секундомера - не более 6х10-5.
    • диапазон рабочих температур: от 0 до +50 °С.
    • габариты корпуса: 146х82х40 мм.
    • масса: не более 0,3 кг.

  • Технические характеристики электронного секундомера СЧЕТ-1М:

    Параметр Значение
    Диапазоны измеряемых интервалов времени от 0,01 с до 999,999 с – с дискретностью 0,001 с;
    от 1000,00 с до 9999,99 с – с дискретностью 0,01 с;
    от 10000,0 с до 99999,9 с – с дискретностью 0,1 с
    Пределы допускаемой абсолютной погрешности измерения при температуре окружающего воздуха (25±5) °С
    (где Т – значение измеряемого интервала в с, С – дискретность измерений в данном интервале)    		 при выпуске секундомера из производства - не более (1х10-5хТ+С) с;
    в течение срока службы секундомера, не более (6х10-5хТ+С) с
    Пределы допускаемой абсолютной погрешности измерения в диапа- зоне рабочих температур от 0 до 50 °С при выпуске секундомера из производства - не более (10х10-5хТ+С) с;
    в течение срока службы секундомера, не более (15х10-5хТ+0,5хС) с
    Индикация цифровая  до 6-ти десятичных разрядов
    Память нет
    Интерфейс с компьютером нет
    Длительность работы от предварительно заряженного аккумулятора, не менее, час 5
    Питание от сети 220 В, 50 Гц;
    от встроенного аккумулятора, который автоматически подзаряжается при работе от сети
    Диапазон рабочих температур, °C от 0 до +50
    Габариты корпуса, мм 146х82х40
    Масса, не более, кг 0,3

  • Комплект поставки СЧЕТ-1М

    № Наименование Количество
    1 Электронный секундомер СЧЕТ-1М 1
    2 Блок питания 1
    3 Аккумулятор 9 В 1
    4 Кабель со штекерами с надписью «4,5...40 В» 2
    5 Кабель со штекерами с надписью «40...250 В» 2
    6 Руководство по эксплуатации и паспорт 1
    7 Методика поверки секундомера 1
