УНЭП 2015, УНЭП2015

Устройства проверки релейной защиты и автоматики (РЗА)

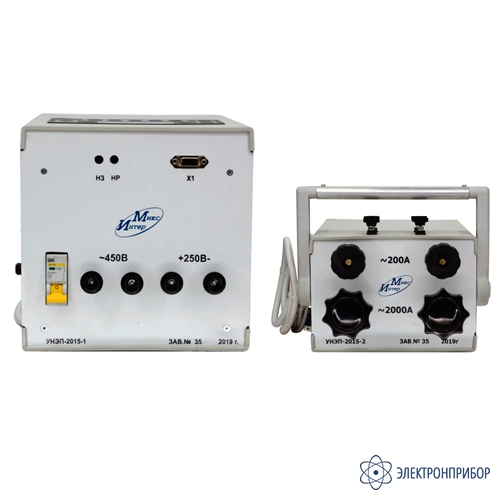

УНЭП-2015 — устройство для испытания защит электрооборудования подстанций 6-10кВ

Код товара: 38725

    • Гарантия

      1 год

    Назначение устройства для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015:

    Комплект УНЭП-2015 предназначен для испытания защит электрооборудования подстанций напряжением 6-10 кВ и автоматических выключателей переменного тока в сетях электроснабжения до 1000 В.

  • Технические характеристики устройства для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015:

    Параметр Значение
    Характеристики управляющего блока УНЭП-2015-1
    Напряжение переменного тока, в диапазоне  0-450 В, регулируемое дискретно с шагом 1 В, при токе нагрузки до 20 А
    Напряжение постоянного тока, в диапазоне  0-250 В, регулируемое дискретно с шагом 1 В, при токе до 20 А

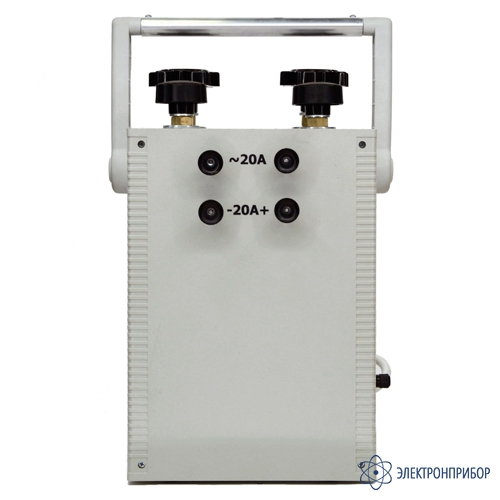

    Характеристики управляющего блока УНЭП-2015-1 с подключенным силовым блоком УНЭП-2015-2
    Испытательный переменный ток синусоидальной формы, регулируемый в диапазо­нах 0,5-5 А; 5-50 А; 50-300 А – длительно
    5-20 А; 50-200 А; 300-2000 А  – до появления на индикаторе сообщения  «ПЕРЕГРЕВ»
    Испытательный постоянный ток, регулируемый в диапазоне  0,2-20 А
    Общие характеристики установки
    Ток (максимальный), потребляемый из сети, не более 45 А
    Приведенная погрешность измерения испытательного тока и напряжения, не более 5%
    Напряжение питающей сети частотой 50 Гц 220 В
    Допустимое отклонение напряжения питающей сети +10%, -15%

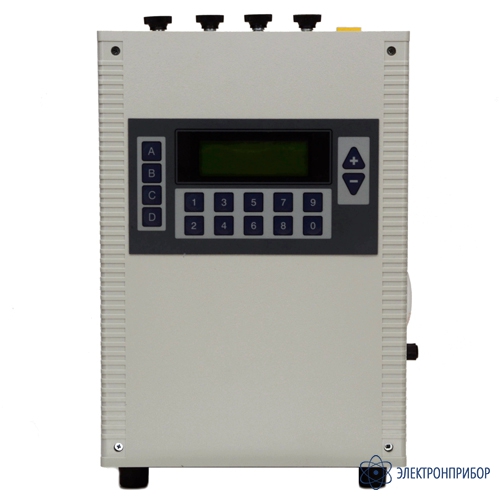

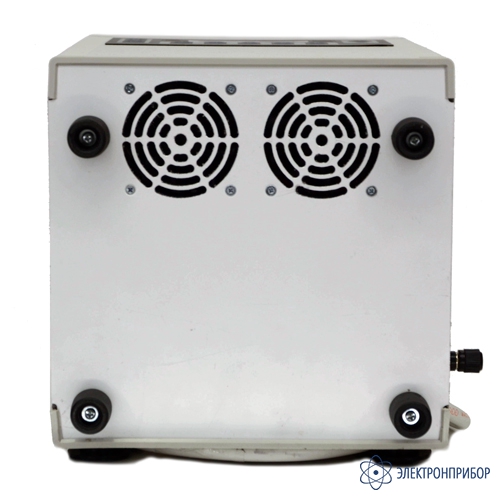

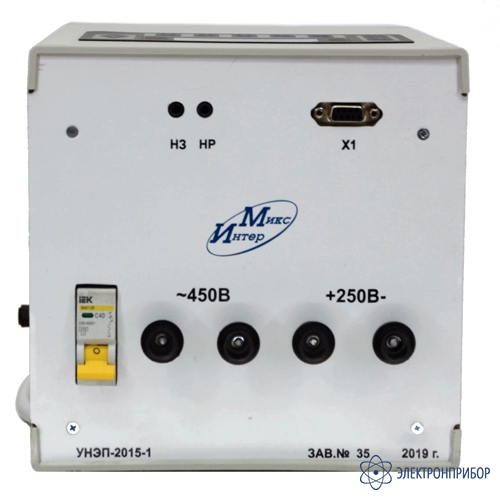

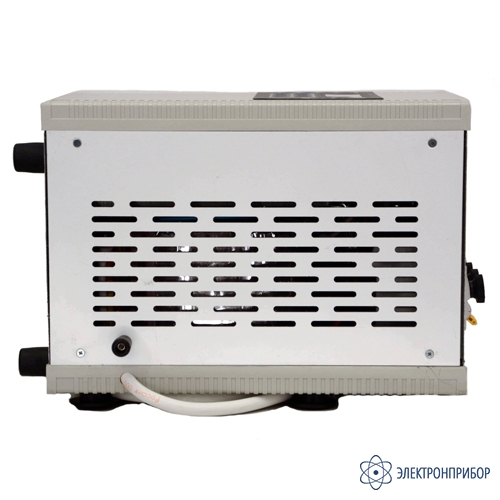

    Масса управляющего блока УНЭП-2015-1, не более 20,2 кг

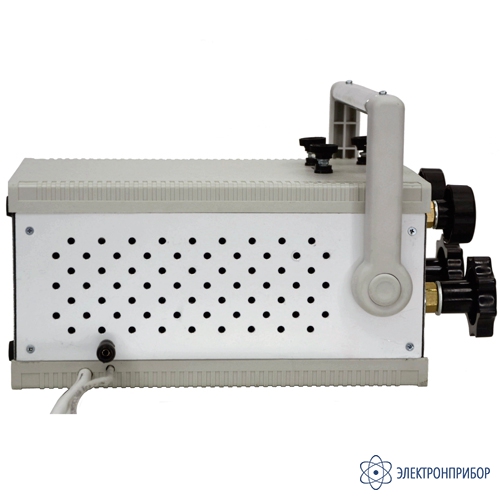

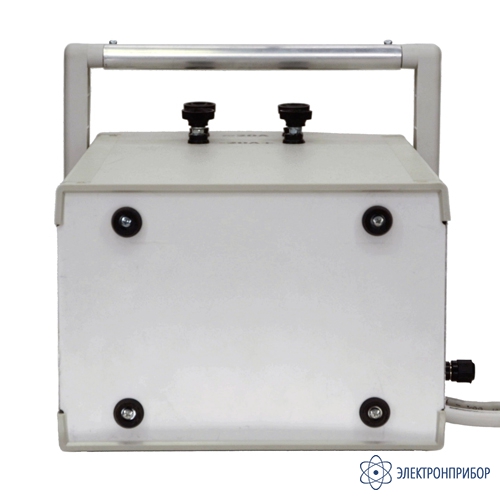

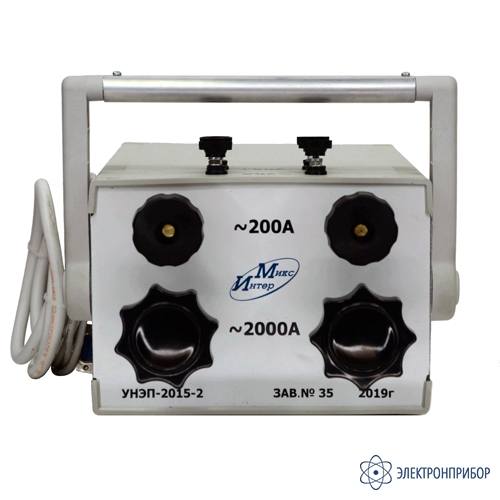

    Масса силового блока УНЭП-2015-2, не более 10,9 кг
    Масса соединительных проводов, не более 4 кг
    Габаритные размеры управляющего блока УНЭП-2015-1 230 х 325 х 235 мм
    Габаритные размеры силового блока УНЭП-2015-2 235 х 380 х 185 мм
    Средний срок службы УНЭП 5 лет
    Рабочие условия эксплуатации
    Температура окружающей среды 20 ± 5°С
    Относительная влажность 50-80%
    Атмосферное давление 100±15 кПа
    Прочие условия отсутствие в среде взрывоопасных газов, пыли и их смесей

  • Комплект поставки УНЭП-2015

    № Наименование Количество
    1 Управляющий блок УНЭП-2015-1 1
    2 Силовой блок УНЭП-2015-2 1
    3 Токопроводы сечением 70 мм2 2
    4 Токопроводы сечением 1,5 мм2 2
    5 Соединительные провода с "крокодилами" 2
    6 Руководство по эксплуатации 1
    7 Аттестат 1
