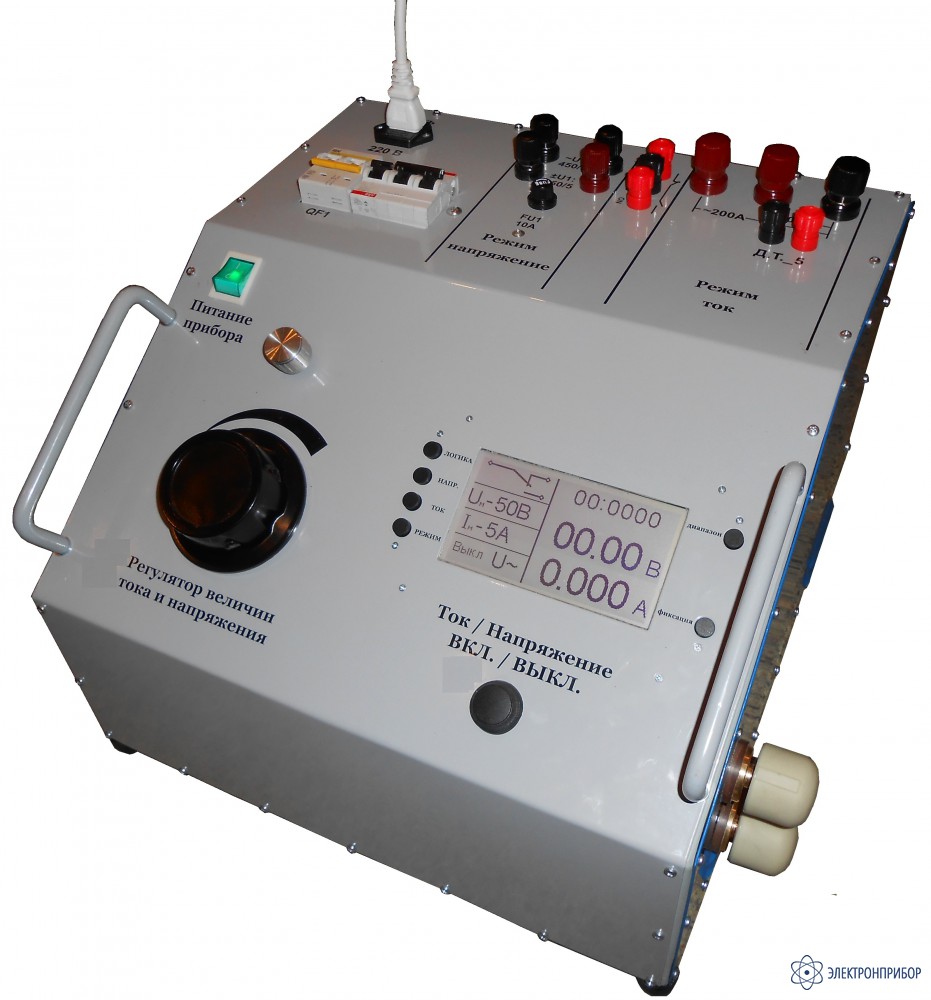

УПЗ-450/2000 — устройство проверки простых защит

Код товара: 37037

    Назначение УПЗ–450/2000:

    Устройство проверки простых защит УПЗ – 450/2000 предназначено:

    • для наладки и проверки устройств простых релейных защит РЗА, на месте их установки на электростанциях, подстанциях, промышленных предприятиях или в лабораториях.
    • для наладки и проверки элементов электроавтоматики (электромагнитных реле, контакторов, пускателей и т.п.).
    • для наладки и проверки автоматических выключателей.

    Устройство выполнено в едином корпусе, что создает дополнительные удобства при эксплуатации. В своем составе имеет соединительные провода и кабели для подсоединения испытываемых устройств.

  • Спецификация выходных параметров установки УПЗ-450/2000:

    ВЫХОД U1: ~450/5 — РЕГУЛИРУЕМОЕ ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

    Параметр Значения
    Диапазон регулировки выходного напряжения, В 0,2..50 2,0..250 4,0..450
    Номинальный выходной ток, А 5 5 3
    Максимальный выходной ток, А 8 8 5
    Номинальная выходная мощность, кВА 1,5
    Максимальная выходная мощность, кВА 2,5
    Дискретность регулировки выходного напряжения при работе с РНО,(ЛАТРом) ,В, не более 0,1 0,25 0,45
    Защита: FU1-Предохранитель проволочный, А 10

    ВЫХОД U1: ±450/5 — РЕГУЛИРУЕМОЕ ВЫПРЯМЛЕННОЕ НАПРЯЖЕНИЕ

    Параметр Значения
    Диапазон регулировки выходного напряжения, В 0,2..50 2,0..250 4,0..450
    Номинальный выходной ток, А 5 5 3
    Максимальный выходной ток, А 8 8 5
    Номинальная выходная мощность, кВА 1,5
    Максимальная выходная мощность, кВА 2,5
    Дискретность регулировки выходного напряжения при работе с РНО,(ЛАТРом) ,В, не более 0,1 0,25 0,45
    Защита: FU1-Предохранитель проволочный, А 10

    ВЫХОД U2: РЕГУЛИРУЕМЫЕ ПЕРЕМЕННЫЙ ТОК И НАПРЯЖЕНИЕ

    Параметр Значения
    Диапазон регулировки выходного напряжения, В 0,05..10
    Диапазон регулировки выходного тока, А 0…20 0…200
    Номинальный выходной ток при работе с РНО,(ЛАТРом), А 20 200
    Максимальный выходной ток при работе с встроенным РНО,(ЛАТРом), А 22 220
    Защита: Автоматический выключатель устройства С25,уставка Im измерителя тока устройства 22 220

    ВЫХОД U3: РЕГУЛИРУЕМЫЕ ПЕРЕМЕННЫЙ ТОК И НАПРЯЖЕНИЕ

    Параметр Значения
    Диапазон регулировки выходного напряжения, В 0,03..3,3
    Диапазон регулировки выходного тока, А 0…2000
    Максимальный выходной ток при работе с встроенным ТР, А 3000
    Защита: Автоматический выключатель устройства С25,уставка Im измерителя тока устройства 2200
