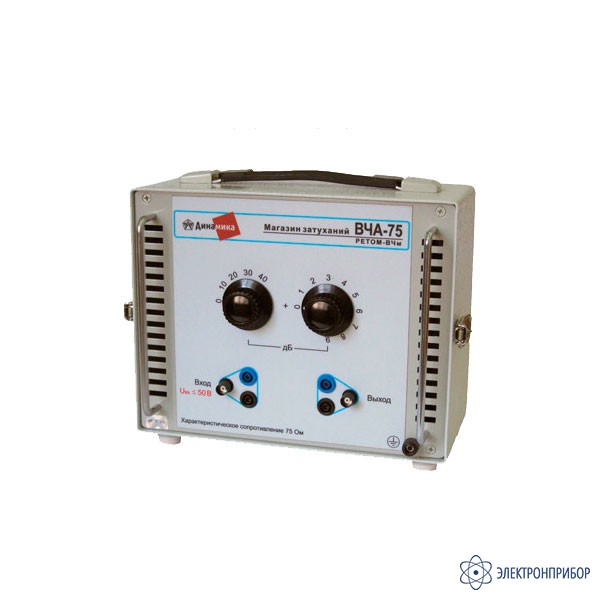

ВЧА-75 — магазин затуханий с балластным блоком ВЧЗ-3

Код товара: 20280

  • Назначение магазина затуханий ВЧА-75 с балластным блоком ВЧЗ-3:

    Магазин затуханий ВЧА-75 с характеристическим сопротивлением 75 W предназначен для:

    • проверки двух полукомплектов ВЧ аппаратуры в условиях лаборатории через искусственную линию;
    • определения запаса по затуханию действующего канала;
    • определения затухания методом сравнения.

    Область применения

    При работах по наладке и эксплуатации ВЧ устройств РЗ и ПА часто необходимо определять запас по перекрываемому затуханию. Запас определяет то максимальное дополнительное затухание, которое можно ввести в ВЧ тракт, не нарушая работу канала.

    Запас по перекрываемому затуханию ВЧ тракта определяется 3-мя способами:

    • на базе использования магазина затуханий;
    • сопоставлением значений напряжения от дальнего передатчика и напряжения порога насыщения (запирания) приемника поста (данные измерения имеют пониженную точность, так как здесь не учитывается расстройка передатчика/приёмника и влияние помех на измерение напряжения от дальнего передатчика;
    • снятием амплитудных характеристик IПР = f (IВЫХ.Д.) (этот способ используется, в основном, когда необходимы измерения повышенной точности).

    В комплект поставки магазина затуханий ВЧА-75 входит блок балластный ВЧЗ-3.

  • Технические характеристики магазина затуханий ВЧА-75 с балластным блоком ВЧЗ-3:

    Параметр Значение
    Диапазон частот

    		0...1 МГц
    Характеристическое сопротивление 75 Ом
    Максимальное входное напряжение

    		50 В
    Пределы установки коэффициента затухания (0-40 дБ через 10 дБ) + (0-10 дБ через 1 дБ)
    Точность установки затухания ±0,25 дБ
    Неравномерность частотной характеристики, в диапазоне частот от 0 до 1 МГц, не более ±0,2 дБ
    Масса 5 кг
    Габариты 230х210х210 мм

  • Комплект поставки ВЧА-75

    № Наименование Количество
    1 ВЧА-75 — магазин затуханий с балластным блоком ВЧЗ-3 1
