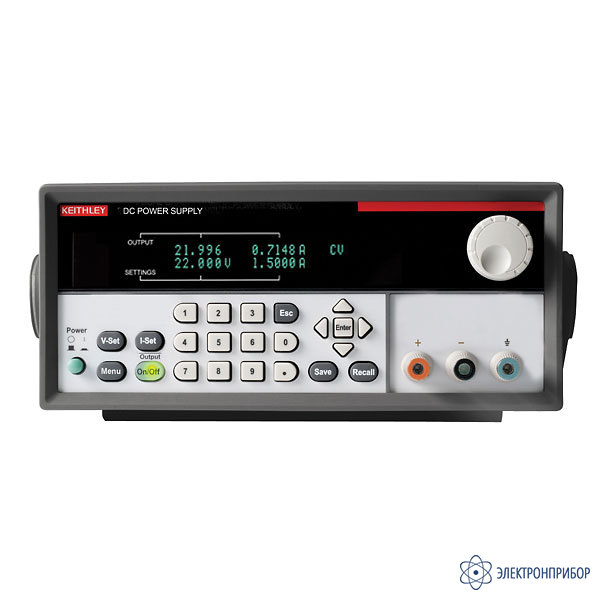

2200-72-1 — источник питания

Код товара: 36018
  • 49915-12

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49915-12 до 10.04.2027

    • Производитель

      Keithley, США

    Назначение источника питания 2200-72-1

    Широкий диапазон токов и напряжений и гибкие возможности делают программируемые источники питания серии 2200-72-1 прекрасным дополнением к парку ваших приборов. Благодаря базовой погрешности по напряжению 0,03% и базовой погрешности по току 0,05%, вы можете быть уверены в точности выходных параметров. Возможность использования выносного датчика для компенсации падения напряжения на проводах и уровень шума менее 3 мВпик-пик дополнительно повышают точность установки напряжения.

    Режим списка и интерфейсы GPIB и USB для дистанционного программирования ускоряют разработку сложных схем тестирования. Источник питания 2200-72-1 генерирует именно те напряжения, которые нужны в ваших задачах – причем быстро и точно.

    2200-72-1  оборудованы схемой защиты от перенапряжений, которая снижает выходное напряжение, если оно по какой-то причине превысит установленный пользователем порог. Кроме того, 2200-72-1 позволяет предотвратить случайную установку напряжения выше указанного предела.

    Для увеличения точности и компенсации падения напряжения источник питания 2200-72-1 может быть подключен по четырехпроводной схеме.

  • Технические характеристики источника питания 2200-72-1

    Характеристика Значение
    Выходные характеристики Напряжение 0...72 В
    Ток 0...1,2 А
    Мощность 86 Вт
    Нестабильность по нагрузке Напряжение ≤0,01% + 2 мВ
    Ток ≤0,05% + 0,5 мА
    Нестабильность по сети питания Напряжение ≤0,01 % + 1 мВ
    Ток ≤0,05% + 0,1 мА
    Пульсации и шум (от 20 Гц до 7 МГц) Напряжение ≤1 мВскз / 3 мВпик-пик
    Ток ≤3 мАскз
    Разрешение установки Напряжение 1 мВ
    Ток 0,1 мА
    Погрешность установки (25 °C ± 5 °C) Напряжение ≤0,03% + 6 мВ
    Ток ≤0,05 % + 1 мА
    Разрешение индикации Напряжение 1 мВ
    Ток 0,1 мА
    Погрешность индикации (25 °C ± 5 °C) Напряжение ≤0,02% + 5 мВ
    Ток ≤0,05 % + 1 мА
    Защита от перенапряжения Диапазон (тип) от 1 до 71 В
    Погрешность ±0,5 % + 0,5 В
    Время отклика (тип.) <10 мс
    Дисплей Вакуумный люминесцентный
    Память 40 настроек
    Режим списка Возможность создания до 7 списков, до 80 шагов в каждом.
    Каждый шаг включает предельные значения напряжения и тока. Для непрерывного исполнения последовательности каждый шаг включает также длительность.
    Интерфейсы Порт USB, разъем типа B, совместимый с USB-TMC
    GPIB (IEEE-488.2)
    Терминальная колодка Подключение контрольного вольтметра
    Дублирующий выход на передней панели
    Вход синхронизации TTL уровня
    Выход синхронизации TTL уровня
    Питание Напряжение: от 198 до 264 Вскз.
    Частота: 50 Гц
    Потребляемая мощность: 350 ВА
    Габариты 91 х 218 х 362 мм (без хольстера)
    106 х 242 х 384 мм (с хольстером)
    Масса 7,3 кг

  • Комплект поставки 2200-72-1

    Наименование Количество
    Источник питания 2200-72-1 1
