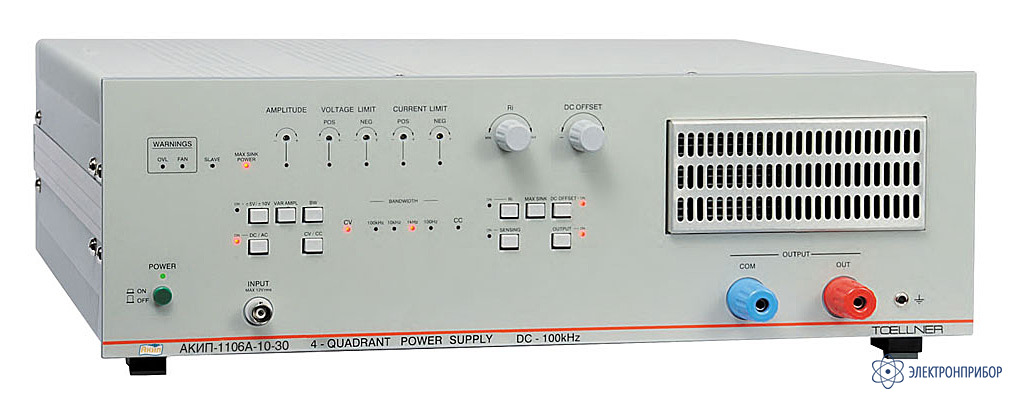

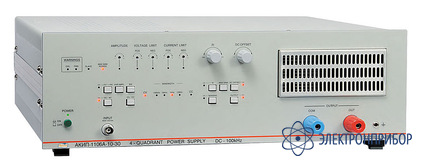

АКИП-1106A-10-30 — источник-усилитель напряжения и тока

Код товара: 30776
  • 55413-13

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      55413-13 до 19.09.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности источника-усилителя напряжения и тока АКИП-1106А-10-30:

    • Линейные источники питания
    • Выходное напряжение ± 10 В, выходной ток ± 30 А
    • Режимы стабилизации напряжения (CV) и тока (СС)
    • Максимальная мощность 320 Вт (отдаваемая/ поглощаемая)
    • Режимы стабилизации напряжения (CV) и тока (СС)
    • Время нарастания/ спада Uвых в режиме стабилизации
    • напряжения < 2,5 мкс
    • Функция постоянного смещения тока и напряжения
    • Регулируемое выходное сопротивление в режиме CV
    • Аналоговый выход для контроля тока и напряжения
    • Частота входного сигнала от 0 (DC) до 100 кГц (до 400 кГц для
    • сигналов < 4 В пик-пик)
    • Выбор диапазона Uвх ±5 В или ±10 В
    • Защита от перенапряжения (OVL, OVP), перегрузки и от
    • перегрева
    • Выходные клеммы напряжения на передней и задней панели
    • Цепи обратной связи “sense” (4-х пр подключение удаленной
    • нагрузки для компенсации падения напряжения)
    • Опции: симметричный вход с плавающим потенциалом (floating)
    • и диапазоном от 0 … 50 кГц/ 100 кГц, режим кратковременного импульсного тока 3х I ном
    • Параллельное (до 3-х) / последовательное объединение
    • источников для увеличения выходного тока/ напряжения (опции)
    • Исполнение корпуса 3 НU (уст. в стойку 19″)

  • Технические характеристики источника-усилителя напряжения и тока АКИП-1106А-10-30:

    Параметр Значения
    ПАРАМЕТРЫ ВХОДА
    Сопротивление 100 кОм
    Максимальное входное напряжение 12 Вскз
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (CV)
    Диапазон частот Связь по входу DC: 0 – 100 кГц; ограничение ПЧ: 0 – 100 Гц/ 1 кГц/ 10 кГц
    Связь по входу АС: 2 Гц – 100 кГц; ограничение ПЧ: 2 – 100 Гц/ 1 кГц/ 10 кГц
    Коэф. усиления Uвх = ± 5 В 2 В/ В
    Uвх = ± 10 В 1 В/ В
    Регулировка ±10 %
    Время нарастания/спада 2,5 мкс
    Гармонические искажения до 1 кГц < 0,25 %
    до 100 кГц < 1 %
    Уровень шумов < 0,1 мВскз (до 1 кГц); < 1 мВскз (до 10 МГц)
    СТАБИЛИЗАЦИЯ ТОКА (CС)
    Диапазон частот Связь по входу DC: ограничение ПЧ: 0 – 100 Гц/ 1 кГц/ 10 кГц
    Связь по входу АС: ограничение ПЧ: 2 – 100 Гц/ 1 кГц/ 10 кГц
    Коэф. усиления Uвх = ± 5 В 6 А/ В
    Uвх = ± 10 В 3 А/ В
    Регулировка ±10 %
    Время нарастания/спада 35 мкс
    Гарм. искажения до 1 кГц < 0,25 %
    до 100 кГц < 1 %
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 115/ 230 В ±10 %, 47~63 Гц, 1-фазное (потребл. мощность до 750 ВА)
    Рабочие условия 0…40 °C
    Условия хранения -20…70 °С
    Габаритные размеры 434 ×132 × 429 мм
    Масса 20 кг

  • Комплект поставки АКИП-1106A-10-30

    Наименование Количество
    Источник-усилитель напряжения и тока АКИП 1
    Руководство по эксплуатации 1
    Шнур питания 1
