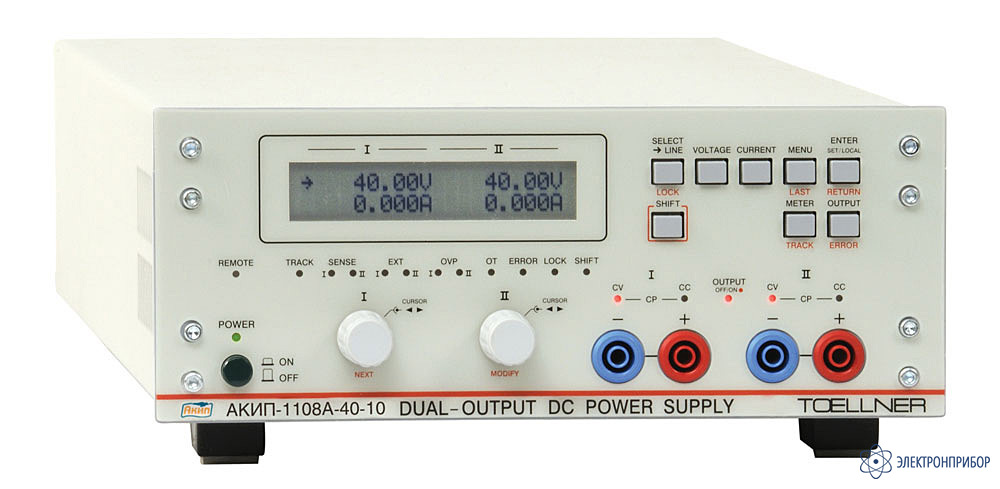

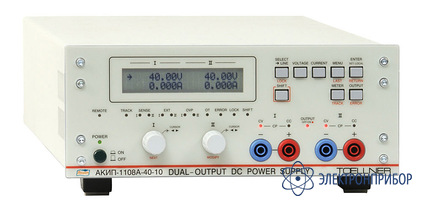

АКИП-1108-40-20 — источник питания постоянного тока

Код товара: 30725
  • 55412-13

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      55412-13 до 19.09.2029

    • Производитель

      АКИП

    Особенности источника питания постоянного тока АКИП-1108-40-20

    • Количество каналов-1
    • Функция «автовыбор диапазона» для дополнительного прироста рабочей области ВАХ
    • Режим стабилизации тока (СС), напряжения (CV) и мощности (CP)
    • Защита от перенапряжения, от переполюсовки и от обратных токов нагрузки
    • Малый уровень пульсаций и шумов на выходе
    • Возможность формирования произвольного выходного сигнала (аппаратно-программная опция)
    • Возможность последовательного и параллельного объединения для увеличения выходной мощности
    • Графический ЖК-дисплей, светодиодная индикация режимов работы
    • Аналоговый управляющий вход (подача сигнала произв. формы до 700 Гц), интерфейс RS-232
    • Опционально: GPIB или USB
    • ПО Arbnet для моделирования и редактирования формы выходного сигнала (опция)
    • Выход обратной связи “sense”
    • Uвых:0 – 40 В
    • Iвых:0 - 20 A
    • Pвых:20 – 400 Вт

  • Технические характеристики источника питания постоянного тока АКИП-1108-40-20

    Параметр Значение
    УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ
    Дискретность установки 10 мВ, 5 мА
    Погрешность измерения напряжения 0,1%+30 мВ
    тока 0,2%+30 мА
    Погрешность установки напряжения 0,1%+20 мВ
    Погрешность установки тока 0,2%+20 мА
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (CV)
    Нестабильность при изменении тока нагрузки 10-4+5 мВ
    Нестабильность при изменении напряжения питания ±10 % 5*10-5
    Уровень пульсаций (скз), 10 Гц – 10 МГц 3 мВ
    Время установления U от 0 до Uуст. с/ без нагр. 8/10 мс
    от Uуст. до 1В с/ без нагр. 50/10 мс
    СТАБИЛИЗАЦИЯ ТОКА (CC)
    Нестабильность при изменении напряжения на нагрузке 5*10-4+10 мА
    Нестабильность при изменении напряжения питания ±10 % 5*10-5
    Время уст. тока при изм. нагр. от 20 до 100 % Iуст. 100 мкс
    Уровень пульсаций (скз), 10 Гц – 10 МГц 10 мА
    ФОРМИРОВАНИЕ СПФ
    Длина 1000 точек с возможностью их интерполяции
    Редактирование СПФ 10 блока с функцией повтора от 1 до 65535 или ∞
    Межсимвольный интервал 10 мс < t < 100 с (на каждую точку интерполяции)
    Пакетный режим формирования пакета Burst (в том числе для каждого индивидуального блока)
    Ввод параметров Вручную, командами через интерфейсы GPIB RS-232 или при помощи ПО TOELLNER с вводом графических элементов формы и параметров сигнала
    ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
    Интерфейс RS-232 и опционально GPIB или USB
    Интерфейс аналогового ДУ Uвх.= 0…5 В, Rвх.= 10 кОм (программирование/мониторинг)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1-фаза, 115/ 230 В ±10%, 47~63 Гц
    Максимальная потребляемая
    мощность    		 680 ВА
    Дисплей Двухрядный графический ЖК-дисплей
    Рабочие условия 0…40 °C
    Условия хранения -20…70 °С
    Габаритные размеры 224 × 88 × 405 мм
    Масса 5 кг

  • Комплект поставки АКИП-1108-40-20

    Наименование Количество
    Источник-усилитель напряжения и тока АКИП 1
