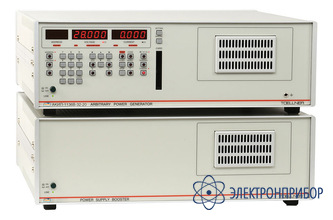

АКИП-1136B-16-40 — программируемый линейный источник питания с функцией формирования сигнала произвольной формы

Код товара: 31488
  • 55412-13

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      55412-13 до 19.09.2029

    • Производитель

      АКИП

    Особенности программируемого линейного источника питания АКИП-1136B-16-40

    • Линейные источники питания: Pвых 640 Вт
    • Диапазон Uвых: 16 В
    • Диапазон Iвых: 40 A
    • Генерация напряжения и тока произвольной формы: 1000 точек (Arb)
    • Высокая скорость нарастания и спада Uвых (2 В/мкс !)
    • Возможность импорта реальных сигналов из устройств хранения цифровых данных или систем регистрации информации
    • Режимы стабилизации напряжения (CV) и тока (СС)
    • Режим кратковременной токовой нагрузки 1000 … 1600 Вт в зависимости от модели, эмуляция пульсаций (20 Гц …70 кГц) и помех электропитания (опция 8810/107)
    • 2 цифровых 5-ти разрядных индикатора тока и напряжения
    • Выход обратной связи “sense” для подключения удаленной нагрузки
    • Внутренняя память на 1000 ячеек , внешняя карта SRAM (до 2 МБ)
    • Интерфейсы ДУ: GPIB, аналоговый вход (программирование и мониторинг)
    • Режим импульсного тока 3хIном. – опция 8810/103
    • Внутренняя память (100 ячеек): профили настройки- запись/вызов
    • Удобное программное обеспечение с библиотекой готовых форм
    • Высокая стабильность, малый дрейф, низкие пульсации
    • Алюминиевый корпус, встраиваемый в стойку 19"
    • Форм-фактор: настольное 2-х блочное исполнение (управляющий модуль + блок усиления)

  • Технические харакетристики программируемого линейного источника питания АКИП-1136B-16-40

    Параметр Значение
    Установка выходных параметров
    Выходное напряжение 16 В
    Выходной ток 40 А
    Выходная мощность 640 Вт
    Дискретность установки 1 мВ, 1 мА
    Погрешность уст. U 0,025% +10 мВ
    Погрешность уст. I 0,1% +10 мА
    Погрешность изм. U 0,1% + 10 мВ
    Погрешность изм. I 0,1% +10 мА
    Стабилизация напряжения (CV)
    Нестабильность при изм. Iнагр. от 0 до 100 % 2 х 10-5 + 2 мВ
    Нестабильность при изменении температуры 10-4/ К
    Нестабильность при изм. Uпит. ±10 % 5х10-5
    Уровень пульсаций (Uскз), до 1 МГц 2 мВ
    Дрейф за 8 часов 10-4
    tуст. при изм. нагр. от 20 до 100 % и компенсации в пределах 0,2 % Uном. < 600 мкс
    Время отклика Uвых. на изм. в опорных точках, при Cвых. откл. (без нагр./ном. нагр): 0 – Uном, tr (10 ... 90 %) < 10 мкс
    Uном – 0 В, tf (90 ... 10 %) < 10 мкс
    Стабилизация тока (CC)
    Нестабильность при изменении U на нагрузке от 0 до 100 % 2 х 10-4
    Нестабильность при изм. Uпит. ±10 % 10-4
    Нестабильность при изменении температуры 2 х 10-4/ К
    Уровень пульсаций (Iскз), до 1 МГц 0,5 мА
    Дрейф за 8 часов 5 х 10-4
    Время отклика Iвых. на изменения в опорных точках, при Cвых. откл. (без нагр./ном. нагр): 0 – Uном, tr (10 ... 90 %) < 0,2 мс
    Uном – 0 В, tf (90 ... 10 %) < 0,2 мс
    Дистанционное управление
    Интерфейс GPIB, USB (опция)
    Интерфейс аналогового ДУ 0…10 В (программирование/ мониторинг)
    Формирование сигнала произвольной формы
    Количество точек От 2 до 1000
    Данные точки Напряжение, ток и размер (время) шага
    Время шага От 200 мкс до 100 с (для каждой точки интерполяции)
    Режим последовательности Бесконечный или от 1 до 255 циклов повторения
    Режим запуска Ручной, внешний по импульсу ТТЛ-уровня и удаленно командами управления
    Память 1000 точек (внутренняя), карта SRAM (совместима с JEIDA 4.0) до 2 МБ
    Общие данные
    Напряжение питания 1 фаза, 115/ 230 В ±10 %, 48~65 Гц
    Потребляемая мощность 1500 ВА
    Разрешение дисплея Два 5-разрядных цифровых индикатора напряжения и тока
    Рабочие условия 0…40 °C
    Условия хранения -20…70 °С
    Габаритные размеры 434 ×134,5 × 437 мм (1 блок мощностью 320 Вт)
    Масса ≤ 18 кг для 1-го блока мощностью 320 Вт

  • Комплект поставки АКИП-1136B-16-40

    Наименование Количество
    Прибор 1
    Карта памяти 256 кБ 1
    Руководство по эксплуатации 1
    Шнур питания 1
