АКИП1136M16280, АКИП 1136M 16 280

Источники питания

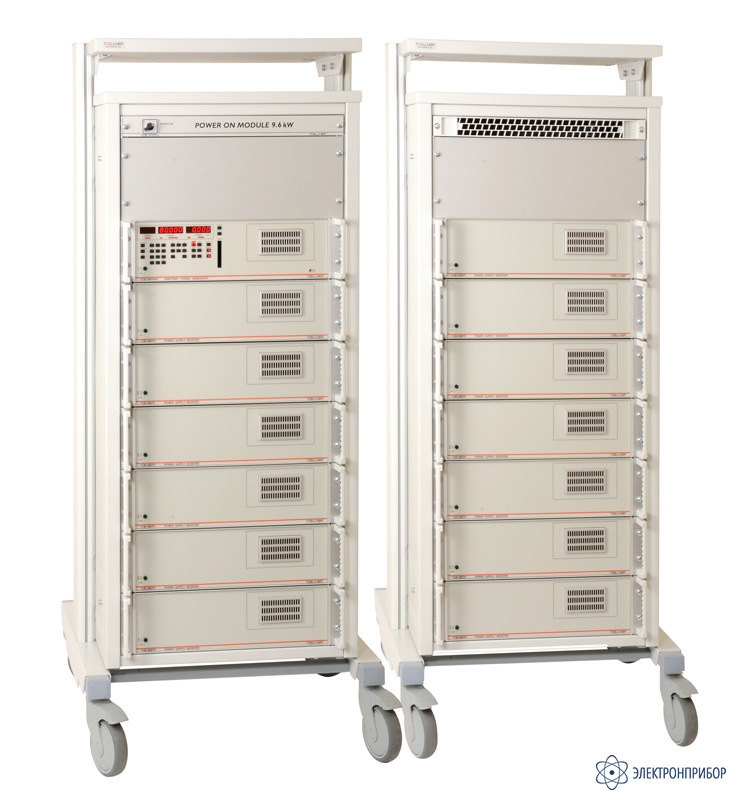

АКИП-1136M-16-280 — источник питания

Код товара: 52919
  • 55412-13
    Является модификацией АКИП-1136M

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      55412-13 до 19.09.2029

    • Производитель

      АКИП

    Особенности источника питания АКИП-1136M-16-280:

    • Линейный источник питания: Pвых 4480 Вт;
    • Диапазон Uвых: 16 В;
    • Диапазон Iвых: 280 A;
    • Генерация напряжения и тока произвольной формы: 1000 точек (Arb);
    • Высокая скорость нарастания и спада Uвых (2 В/мкс);
    • Возможность импорта реальных сигналов из устройств хранения цифровых данных или систем регистрации информации;
    • Режимы стабилизации напряжения (CV) и тока (СС);
    • 2 цифровых 5-ти разрядных индикатора тока и напряжения;
    • Выход обратной связи “sense” для подключения удаленной нагрузки;
    • Внутренняя память на 1000 ячеек , внешняя карта SRAM (до 2 МБ);
    • Интерфейсы дистанционного управления: GPIB, аналоговый вход (программирование и мониторинг);
    • Режим импульсного тока 3хIном. – опция 8810/103;
    • Внутренняя память (100 ячеек): профили настройки- запись/вызов;
    • Удобное программное обеспечение с библиотекой готовых форм;
    • Высокая стабильность, малый дрейф, низкие пульсации;
    • Алюминиевый корпус, встраиваемый в стойку 19″;
    • Форм-фактор: управляемый модуль + 13 блоков расширения, источники поставляются в двух подкатных 19” шкафах.

  • Технические характеристики источника питания АКИП-1136M-16-280:

    Параметр АКИП-
    1136M-16-280    		 АКИП-
    1136M-18-250    		 АКИП-
    1136M-20-225    		 АКИП-
    1136M-24-190    		 АКИП-
    1136M-32-140    		 АКИП-
    1136M-40-115    		 АКИП-
    1136M-48-95    		 АКИП-
    1136M-64-70    		 АКИП-
    1136M-80-56    		 АКИП-
    1136M-100-45
    Диапазон выходных напряжений и токов
    Выходное напряжение, В 16 18 20 24 32 40 48 64 80 100
    Выходной ток, А 280 250 225 190 140 115 95 70 56 45
    Установка выходных параметров
    Дискретность установки 1 мВ, 1 мА 1 мВ, 1 мА 2 мВ, 2 мА 2 мВ, 2 мА 2 мВ, 5 мА 5 мВ, 10 мА 5 мВ, 10 мА 5 мВ, 20 мА 5 мВ, 20 мА 10 мВ, 20 мА
    Погрешность установки U 0,025% +10 мВ 0,025% +20 мВ
    Погрешность установки I 0,1% +10 мА 0,1% +10 мА 0,1% +20 мА 0,1% +40 мА 0,1% +80 мА 0,1% +100 мА 0,1% +100 мА 0,1% +120 мА 0,1% +130 мА 0,1% +160 мА
    Погрешность изменения U 0,1% + 10 мВ 0,1% + 20 мВ
    Погрешность изменения I 0,1% +10 мА 0,1% +10 мА 0,1% +20 мА 0,1% +40 мА 0,1% +80 мА 0,1% +100 мА 0,1% +100 мА 0,1% +120 мА 0,1% +130 мА 0,1% +160 мА
    Стабилизация напряжения (CV)
    Нестабильность при изменении I нагрузки от 0 до 100 % 2 х 10-5 + 2 мВ
    Нестабильность при изменении температуры 10-4/ К
    Нестабильность при изменении U питания ±10 % 5*10-5
    Уровень пульсаций (Uскз), до 1 МГц 2 мВ 2 мВ 1 мВ 1 мВ 1 мВ 2 мВ 2 мВ 1 мВ 1 мВ 1 мВ
    Дрейф за 8 часов 10-4
    t уст. при изменении нагрузки от 20 до 100 % и компенсации в пределах 0,2 % Uном. < 600 мкс < 600 мкс < 300 мкс < 300 мкс < 300 мкс < 200 мкс < 200 мкс < 200 мкс < 200 мкс < 200 мкс
    Время отклика U выхода на изменения в опорных точках, при Cвых отклонения (без нагрузки/номинальной нагрузки):
    0 - Uном, tr (10 ... 90 %);
    Uном – 0 В, tf (90 ... 10 %)

    < 10 мкс;
    < 10 мкс

    < 11 мкс;
    < 11 мкс

    < 12 мкс;
    < 12 мкс

    < 15 мкс;
    < 15 мкс

    < 20 мкс;
    < 20 мкс

    < 25 мкс;
    < 10 мкс

    < 30 мкс;
    < 30 мкс

    < 40 мкс;
    < 40 мкс

    < 50 мкс
    < 50 мкс

    < 60 мкс
    < 60 мкс
    Стабилизация тока (CC)
    Нестабильность при изменении U на нагрузке от 0 до 100 % 2 х 10-4
    Нестабильность при изменении U питания ±10 % 10-4
    Нестабильность при изменении температуры 2 х 10-4/ К
    Уровень пульсаций (Iскз), до 1 МГц 0,5 мА 1 мА 1 мА 1 мА 1 мА 0,5 мА 1 мА 1 мА 1 мА 1 мА
    Дрейф за 8 часов 5 х 10-4
    Время отклика Iвых. на изменения в опорных точках, при Cвых. отклонения
    (без нагрузки / номинальной нагрузки):
    0 – Uном, tr (10 ... 90 %);
    Uном – 0 В, tf (90 ... 10 %)

    < 0,2 мс;
    < 0,2 мс
    Дистанционное управление
    Интерфейс GPIB, USB (опция)
    Интерфейс аналогового дистанционного управления 0…10 В (программирование / мониторинг)
    Формирование сигнала произвольной формы
    Количество точек От 2 до 1000
    Данные точки Напряжение, ток и размер (время) шага
    Время шага От 200 мкс до 100 с (для каждой точки интерполяции)
    Режим последовательности Бесконечный или от 1 до 255 циклов повторения
    Режим запуска Ручной, внешний по импульсу ТТЛ-уровня и удаленно командами управления
    Память 1000 точек (внутренняя), карта SRAM (совместима с JEIDA 4.0) до 2 мб
    Общие характеристики
    Напряжение питания 3 фазы, 400 В ±10 %, 48~65 Гц
    Потребляемая мощность 10500 ВА
    Разрешение дисплея Два 5-разрядных цифровых индикатора напряжения и тока
    Рабочие условия 0…40 °C
    Условия хранения -20…70 °С
    Габаритные размеры 434 ×134,5 × 437 мм (1 блок мощностью 320 Вт)
    Масса ≤ 18 кг для 1-го блока мощностью 320 Вт

  • Комплект поставки АКИП-1136M-16-280

    № Наименование Количество
    1 Источник питания АКИП-1136M-16-280 1
    2 Подкатная стойка 19" 2
    3 Соединительная шина 120 мм2 2
    4 15-контактный кабель управления 13
    5 Карта памяти 512 кБ 1
    6 Кабель питания 1
    7 Руководство по эксплуатации 1
