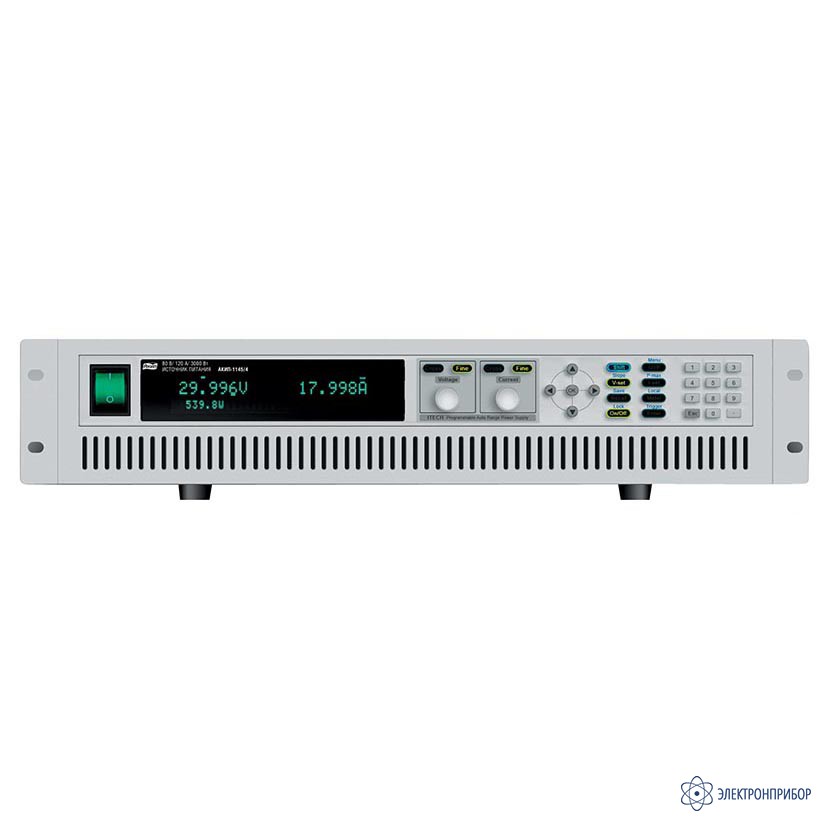

АКИП-1145/4 — программируемый импульсный источник питания постоянного тока

Код товара: 37372
  • 65409-16

    • Гарантия

      1 год

    • Госреестр СИ РФ

      65409-16

    • Производитель

      АКИП

    Особенности программируемого импульсного источника питания АКИП-1145/4:

    • Один канал: выходное напряжение до 80 В, выходной ток до 120 А, максимальная мощность до 3000 Вт;
    • Режим стабилизации тока (СС) и напряжения (CV);
    • Защита от перенапряжения и от перегрузки по току;
    • Высокое разрешение 3 мВ/ 1 мА;
    • Подключение удаленной нагрузки по 4-х проводной схеме;
    • Последовательное/ параллельное соединение до трех источников для увеличения мощности;
    • Интерфейс аналогового управления;
    • Встроенные интерфейсы ДУ: RS-232, RS-485, GPIB, USB, LAN;
    • Вакуумно-флуоресцентный индикатор тока и напряжения;
    • Интеллектуальное управление вентилятором охлаждения, режим энергосбережения;
    • Исполнение корпуса 1U/ 2U (стойка 19′′).

  • Технические характеристики программируемого импульсного источника питания АКИП-1145/4:

    Модель U ВЫХ I ВЫХ P ВЫХ
    АКИП-1145 0 В - 80 В 0 А - 60 А 800 Вт
    АКИП-1145/1 0 В - 80 В 0 А - 60 А 1200 Вт
    АКИП-1145/1А 0 В - 80 В 0 А - 60 А 1200 Вт
    АКИП-1145/2 0 В - 80 В 0 А - 120 А 1800 Вт
    АКИП-1145/3 0 В - 150 В 0 А - 30 А 1200 Вт
    АКИП-1145/3А 0 В - 150 В 0 А - 30 А 1200 Вт
    АКИП-1145/4 0 В - 80 В 0 А - 120 А 3000 Вт
    Параметр Значение
    АКИП-1145, АКИП-1145/1, АКИП-1145/1А АКИП-1145/2 АКИП-1145/3, АКИП-1145/3А АКИП-1145/4
    УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ
    Дискретность установки 1 мВ/ 1 мА 2 мВ/ 3 мА 3 мВ/ 1 мА 2 мВ/ 3 мА
    Погрешность Uуст. ± (0,02 % + 30 мВ) ± (0,05 % + 30 мВ) ± (0,05 % + 30 мВ)
    Погрешность Iуст. ± (0,1 % + 0,1 % * Iконечн) ± (0,2 % + 0,1 % * Iконечн) ± (0,2 % + 0,1 % * Iконечн)
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (CV)
    Нестабильность при изменении напряжения питания ≤ 0,02 % + 2 мВ ≤ 0,02 % + 20 мВ ≤0,02% + 20 мВ
    Нестабильность при изменении тока нагрузки ≤ 0,01 % + 8 мВ ≤ 0,05 % + 30 мВ ≤0,05% + 30 мВ
    Уровень пульсаций 30 мВпик-пик 80 мВпик-пик 60 мВпик-пик 80 мВпик-пик
    СТАБИЛИЗАЦИЯ ТОКА (CC)
    Нестабильность при изменении напряжения питания ≤ 0,02 % + 2 мА ≤ 0,02 % + 10 мА ≤0,02% + 10 мА
    Нестабильность при изменении напряжения на нагрузке ≤ 0,1 % + 10 мА ≤ 0,1 % + 30 мА ≤ 0,1% + 30 мА
    Уровень пульсаций 20 мАскз 120 мАскз 40 мАскз 120 мАскз
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1-фазн., 110/ 220 В ± 10%, частота 47~63 Гц
    Дисплей Вакуумно-флуоресцентный; разрешение по напряжению / току 5 разрядов
    Память 10 групп по 10 ячеек
    Аналоговое управление Напряжение 0...5/ 10 В или сопротивление 0...5/ 10 кОм
    Интерфейс RS-232, RS-485, GPIB, USB, LAN (АКИП-1145/2, АКИП-1145/4)
    Рабочие условия 0...40 °C; влажность: ≤ 80 %
    Условия хранения - 20...70 °С; влажность: ≤ 80 %
    Габаритные размеры (ВхШхГ) 415 × 44 × 500 мм 439 × 90 × 500 мм 415 × 44 × 500 мм 439 × 90 × 500 мм
    Масса 8,5 кг 17 кг 8,5 кг 17 кг

  • Комплект поставки АКИП-1145/4

    № Наименование Количество
    1 Программируемый импульсный источник питания АКИП-1145/4 1
    2 Руководство по эксплуатации 1
