АКИП-1156А-650-46, АКИП-1156А
Источники питания

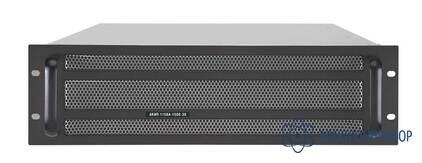

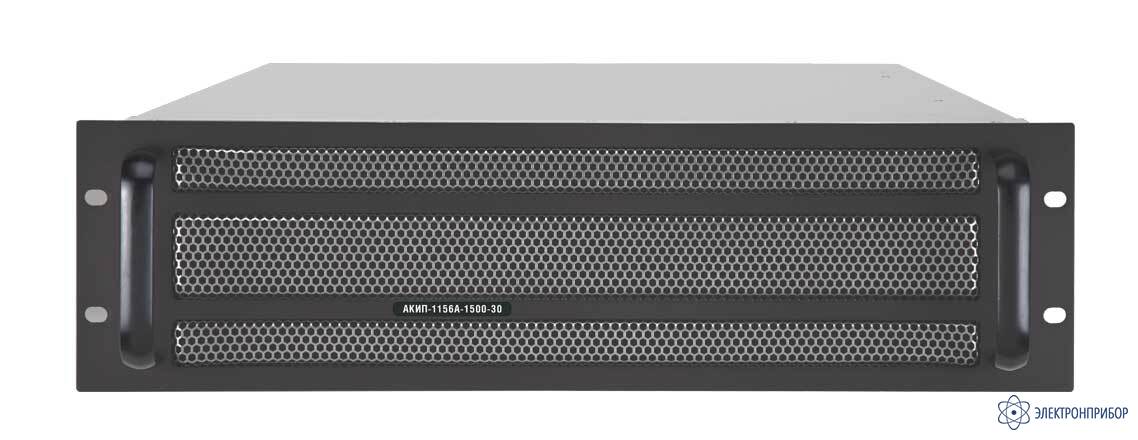

АКИП-1156А-650-46 — программируемый импульсный источник питания постоянного тока
Код товара: 47398-
Является модификацией АКИП-1156А
-
Гарантия
1 год
-
Производитель
Особенности программируемого импульсного источника питания постоянного тока АКИП-1156А-650-46:
- Источник питания постоянного тока программируемый, без экрана, только дистанционное управление;
- Возможность использования в автоматических системах тестирования (ATE);
- Выходные параметры (в зависимости от модели): напряжение до 350 В, выходной ток до 84 А, максимальная мощность до 10000 Вт;
- Режим стабилизации тока (СС), напряжения (CV) и мощности (СP);
- Защита от перенапряжения, перегрузки по току, по мощности;
- Активный корректор коэффициента мощности, PF > 0,95;
- Параллельное объединение источников (до 10) в режиме ведущий/ ведомый;
- Регулировка внутреннего сопротивления;
- Управление с передней панели и удаленное;
- Встроенный источник звукового предупреждения, память настроек (профиль перед выключением);
- 16 бит ЦАП для настроек, и 24 бит АЦП для измерений выходных параметров;
- Подключение удаленной нагрузки по 4-х проводной схеме;
- Создание последовательностей через программное обеспечение: 500 шагов, 16 профилей;
- Три ячейки памяти для сохранения/загрузки настроек с передней панели;
- Интерфейсы: LAN (LXI), опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейс;
- Экран: сенсорный, диагональ 12,7 см, разрешение 800х480;
- Исполнение корпуса 3U;
- Питание от 3-х фазной сети (~180...~460 В), 50/60 Гц.
-
-
Сравнительная таблица:
Модель P максимум V1 U максимум A1 Ток @ U максимум V2 Напряжение @ I максимум A2 I максимум АКИП-1156А-80-360 10000 Вт 80 B 125 А 27,77 В 360 A АКИП-1156А-250-120 10000 Вт 250 B 40 А 83,33 В 120 A АКИП-1156А-350-84 10000 Вт 350 B 28,57 А 119,04 В 84 A АКИП-1156А-500-60 10000 Вт 500 B 20 А 166,66 В 60 A АКИП-1156А-650-46 10000 Вт 650 B 15,38 А 217,39 В 46 A АКИП-1156А-1000-30 10000 Вт 1000 В 10 А 333,33 В 30 А Технические характеристики программируемого импульсного источника питания постоянного тока АКИП-1156А-650-46:
Параметры Значения Дискретность установки от 1 мВ/ 1 мА (5 разрядов) Погрешность установки Напряжение: ± 0,1%
Ток: ± 0,2%
Мощность: ± 1%Погрешность измерения Напряжение: ± 0,1%
Ток: ± 0,2%
Мощность: ± 0,5%Нестабильность При изменении напряжения питания 0,02%
При изменении тока нагрузки 0,05%Уровень пульсаций < 180 мВскз Время установления U:
-от 0 до Uуст. с нагрузкой
-от U уст. до 1В с/ без нагрузки< 30 мс
< 80 мс/ < 10 сВремя реакции на изменение нагрузки < 1,5 мс Нестабильность При изменении напряжения питания: 0,05%
При изменении напряжения на нагрузке: 0,15%Уровень пульсаций 29 мА Диапазон регулировки 0...14,130 Ом Разрешение 0,001 Ом Погрешность установки ≤ 2,3% от Rмакс Интерфейс LAN (LXI)
опции - RS-422/RS-485 + USB, GPIB, аналоговый интерфейсИнтерфейс аналогового ДУ 0…5 В или 0…10 В (программирование/ мониторинг) Память (передняя панель) 3 ячейки памяти для сохранения настроек Память (ДУ) 16 ячеек для формирования последовательности (до 500 шагов в ячейке) Длительность шага 1 мс ... 999999,999 с Напряжение питания 3-фазн., 180~460 В, частота 47~63 Гц
(сетевой кабель питания в компл. поставки - не входит!)Ток (макс) 20 А/фаза (180 В), 33 А/фаза (460 В) Потребляемая мощность (макс) 6 кВт Рабочие условия 0…50 °C; влажность: ≤ 90 % Условия хранения -20…70 °С; влажность: ≤ 90 % Габаритные размеры (ШхВхГ) 482 × 132 × 765,1 мм Масса 34,8 кг -
Комплект поставки АКИП-1156А-650-46
№ Наименование Количество 1 Программируемый импульсный источник питания постоянного тока АКИП-1156А-650-46 1 -
Модификации АКИП-1156А
Подберите модификацию по параметрам
Максимальная мощность, ВтМаксимальное напряжение, ВМаксимальный ток, А-
АКИП-1156А-650-46, программируемый импульсный источник питания постоянного тока
Цена по запросу
