АКИП-1158-2К — программируемый импульсный источник питания постоянного тока

Код товара: 74980

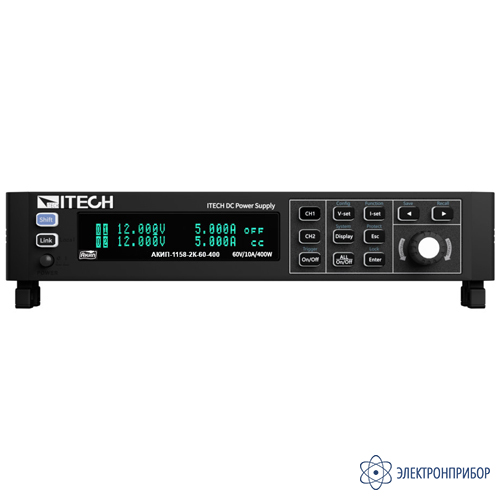

  • Программируемый импульсный источник питания постоянного тока АКИП-1158-2К Программируемый импульсный источник питания постоянного тока АКИП-1158-2К
    4 варианта исполнения

    • Гарантия

      1 год

    • Производитель

      АКИП

    Описание программируемого импульсного источника питания постоянного тока АКИП-1158-2К:

    Модульная конструкция

    Благодаря модульной конструкции двухканальный источник питания постоянного тока АКИП-1158-2К можно свободно компоновать в несколько блоков без использования дополнительных аксессуаров. Разумеется, один или несколько блоков можно легко установить в стандартную 19-дюймовую стойку с помощью комплекта для монтажа в стойку IT-E154. Такая гибкая комбинация позволяет избежать необходимости приобретения дублирующего оборудования.

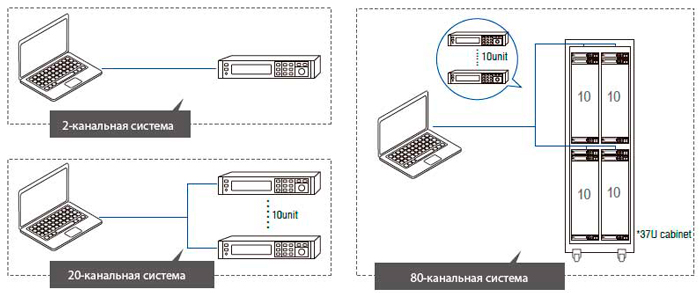

    Многоканальное независимое управление

    Двухканальный источник питания постоянного тока АКИП-1158-2К имеет независимую многоканальную конструкцию. При формировании многоканальной системы питания каждый интерфейс блока питания отображает номер канала. Если один из коммуникационных интерфейсов устройства подключен к компьютеру, можно использовать программное обеспечение для независимого управления каждым источником питания в системе. Каждый канал может работать независимо - до 40 блоков/80 каналов могут быть установлены в шкафу 37U, что значительно повышает эффективность использования оборудования.

    Синхронизация

    АКИП-1158-2К поддерживает функции синхронизации как для одноканальных, так и для многоканальных систем питания. АКИП-1158-2К имеет три режима синхронизации: On/Off, Trace и Copy, которые подходят для сценариев применения, где одновременно тестируется несколько ИУ и где ИУ имеют многоканальные входы питания. Функцию On/Off можно использовать вместе с функцией On/Off Delay в меню для синхронизированного или последовательного включения питания.

    Функции защиты

    Двухканальный источник питания постоянного тока АКИП-1158-2К имеет несколько функций защиты, включая OCP/OVP/OTP/OPP/U-Max/U-Min/Sense/Foldback. Функция sense обеспечивает своевременное предупреждение о неисправности на выходе и помогает переключить источник питания на локальный выход. Функция Foldback используется для отключения выхода при переключении питания CV/CC для защиты ИУ, чувствительных к перенапряжению и перегрузке по току.

    Доступ к веб-серверу

    АКИП-1158-2К имеет встроенный веб-сервер для мониторинга и управления через веб-браузер: после подключения АКИП-1158-2К к компьютеру через интерфейс LAN введите IP-адрес источника питания в браузер, чтобы получить доступ к передней панели, включая настройки конфигурации LAN и функции управления. Доступна функция управления доступом.

    Особенности программируемых импульсных источников питания постоянного тока серии АКИП-1158-2К:

    • число выходов: 2 независимых регулируемых канала;
    • выходное напряжение до 30 или 60 В, выходной ток до 10 или 15 А, макс. мощность до 200 или 400 Вт (в зависимости от модели);
    • режим стабилизации тока (СС) и напряжения (CV);
    • защита от перенапряжения, перегрузки по току и от перегрева;
    • высокое разрешение: 1 мВ/ 1 мА;
    • одновременная индикация режимов и выходных параметров (U/I);
    • параллельное или последовательное объединение каналов;
    • возможность объединения источников серии АКИП-1158-2К в многоканальную систему (до 16 каналов);
    • подключение удаленной нагрузки по 4-х проводной схеме;
    • память 10 групп по 100 шагов;
    • интеллектуальное управление вентилятором охлаждения;
    • компактное исполнение (1/2 стойки 19″);
    • интерфейсы ДУ (опции): RS-232, RS-485, GPIB, USBTMC, USBVCP, LAN, CAN (1 слот).

  • Сравнение технических характеристик моделей программируемого импульсного источника питания постоянного тока АКИП-1158-2К:

    Модель Напряжение выходное Ток выходной Параметры выходной мощности
    Каждый канал
    АКИП-1158-2К-30-200 0…30 В 0…15 А 200 Вт
    АКИП-1158-2К-30-400 0…30 В 0…15 А 400 Вт
    АКИП-1158-2К-60-200 0…60 В 0…10 А 200 Вт
    АКИП-1158-2К-60-400 0…60 В 0…10 А 400 Вт

    Технические характеристики программируемого импульсного источника питания постоянного тока АКИП-1158-2К:

    Параметр АКИП-1158-2К-30-200 АКИП-1158-2К-30-400 АКИП-1158-2К-60-200 АКИП-1158-2К-60-400
    Установка выходных параметров
    Дискретность установки 1 мВ / 1 мА / 1 Вт
    Погрешность Uуст ≤0,03 % + 0,02 % х Uпредела
    Погрешность Iуст ≤0,05 % + 0,5 % x Uпредела
    Погрешность Pуст ≤1 % + 1 % x Uпредела
    Стабилизация напряжения (CV)
    Нестабильность при изменении напряжения питания ≤0,02 % + 0,005 % x Uпредела
    при изменении тока нагрузки ≤0,01 % + 0,008 % x Uпредела
    Уровень пульсаций ≤ 40 мВ п-п / ≤ 8 мВ скз
    Стабилизация тока (CC)
    Нестабильность при изменении напряжения питания ≤0,05 % + 0,01 % x Uпредела
    при изменении напряжения нагрузки ≤0,05 % + 0,005 % x Uпредела
    Уровень пульсаций ≤10 мА ≤15 мА ≤8 мАскз
    Измерение выходных параметров
    Разрешение 1 мВ / 1 мА / 1 Вт
    Погрешность измерения напряжения ≤0,03 % + 0,02 % х Uпредела
    Погрешность измерения тока ≤0,05 % + 0,5 % x Uпредела ≤0,05 % + 0,2 % x Uпредела
    Общие данные
    Дисплей вакуумно-флуоресцентный
    Напряжение питания 100… 240 В, частота 47~63 Гц (1-фазное)
    Потребляемая мощность 600 Вт (для моделей с Pвых 2х 200 Вт)
    1500 Вт (для моделей с Pвых 2 х 400 Вт)
    Рабочие условия 0…40 °C; влажность: ≤ 80 %
    Условия хранения -20…70 °С; влажность: ≤ 80 %
    Габаритные размеры (Ш х В х Г) 23 х 6 х 50 см (с учетом упоров и держателей), формат ½ U (только корпус - 21,5 х 4 х 45 см)
    Масса 5 кг

  • Комплект поставки АКИП-1158-2К

    № Наименование Количество
    1 Программируемый импульсный источник питания постоянного тока АКИП-1158-2К в соответствующей модификации 1

    Дополнительная комплектация АКИП-1158-2К:

    (Поставляется за отдельную плату)

    № Наименование
    1 IT-E154 – панель для монтажа в 19 “стойку (2 варианта – тип А/ В*)
    2 IT-E1205 – GPIB интерфейс
    3 IT-E1206 – USB/ LAN интерфейсы (1 модуль)
    4 IT-E1207 – RS-232/ CAN интерфейсы (1 модуль)
    5 IT-E1208 – Аналоговый / RS-485 интерфейсы (1 модуль)
    6 IT-E1209 – USB интерфейс
