АКИП-1171/2 — источник питания

Код товара: 74893

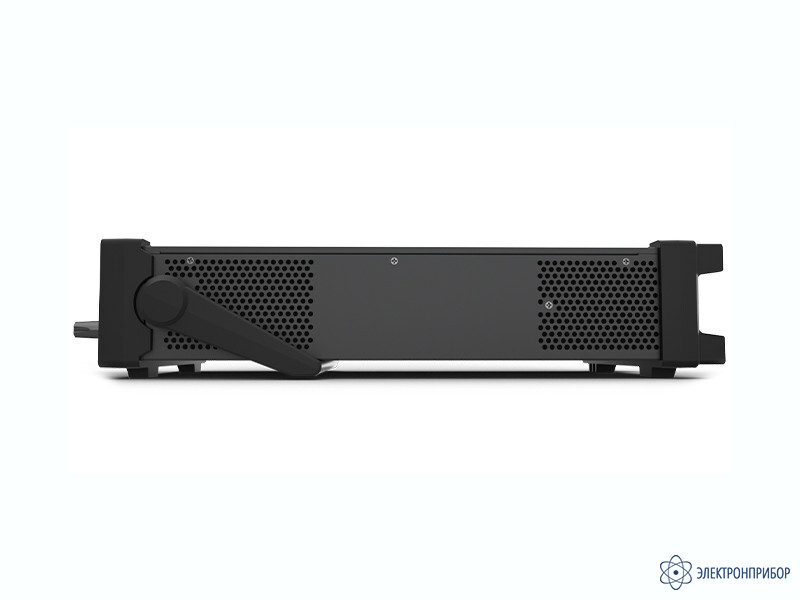

  • Источник питания АКИП-1171/2 Источник питания АКИП-1171/2 Источник питания АКИП-1171/2

    • Гарантия

      1 год

    • Производитель

      АКИП

    Описание источника питания АКИП-1171/2:

    Программируемый источник питания постоянного тока АКИП-1171/2 с низким уровнем шумов и пульсаций.

    Функция регистрации данных (анализ трендов)

    АКИП-1171 поддерживает функцию анализа трендов, позволяя конечным пользователям наблюдать за напряжением, током и мощностью в режиме онлайн в течение длительного времени.

    Пользователи могут сохранять тестовые данные на USB-диск. Временной интервал записи данных может быть установлен, что особенно подходит для долгосрочных испытаний на старение. HD экран с графическим дисплеем позволяет наблюдать аномальную ситуацию в режиме реального времени.

    Программирование

    Функция LIST программируемого источника питания постоянного тока АКИП-1171 может обеспечить максимум 100 шагов последовательного вывода, а в общей сложности можно редактировать 10 файлов последовательности. Пользователь может генерировать различные последовательности изменений выходного сигнала, редактируя такие шаги, как напряжение, ток, время и цикличность каждого отдельного шага.

    Приоритет CC&CV

    Программируемый источник питания постоянного тока АКИП-1171 имеет функцию приоритета CC/CV, которая подходит для сложных приложений с высокими требованиями к скорости или отсутствию перегрузки при тестировании. В режиме приоритета CV вы можете получить более быстрый рост напряжения. В режиме приоритета CC выходной ток не имеет перегрузки, что может быть использовано для проверки рабочих характеристик ИУ с постоянным током.

    АКИП-1171 хорошо подходит для таких приложений, как тестирование лазеров, тестирование интегральных схем, тестирование заряда и разряда, моделирование переходных процессов питания и определение характеристик автомобильной электроники и т. д.

    Foldback

    Программируемый источник питания постоянного тока АКИП-1171 поддерживает несколько функций защиты, таких как OVP/UVP/OCP/OPP/OTP/Foldback. Функция защиты Foldback в основном используется для отключения выхода при переключении CV/CC источника питания, чтобы защитить ИУ, чувствительные к перегрузке по напряжению и току. Вы можете установить рабочий режим и время задержки защиты. При изменении режима работы защита сработает по истечении времени, и выход будет отключен.

    Особенности источника питания АКИП-1171/2:

    • ЖК-дисплей 4.3";
    • напряжение: 150 В;
    • мощность: 850 Вт;
    • диапазон тока 10 А;
    • гибридная архитектура обеспечивает более низкие пульсации и шум;
    • использование нового типа трансформатора повышает эффективность и стабильность;
    • быстрее нарастание и падение напряжения;
    • CC, CV приоритет;
    • функция удаленной компенсации;
    • поддержка OVP, UVP, OCP, OPP, OTP, Foldback функция защиты;

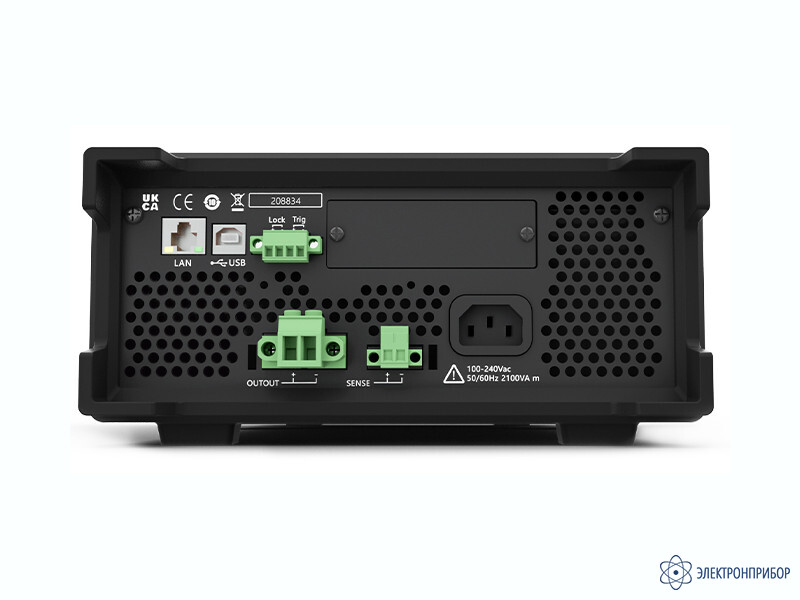

    • встроенный интерфейс связи USB/LAN/Digital IO, опционально GPIB/RS232;
    • поддержка SCPI, LabVIEW программирования.

  • Технические характеристики источника питания АКИП-1171/2:

    Параметр АКИП-1171/1 АКИП-1171/2 АКИП-1171/3 АКИП-1171/4
    Напряжение выходное 0…60 В 0…150 В 0…60 В 0…150 В
    Ток выходной 0…25 А 0…10 А 0…25 А 0…10 А
    Параметры выходной мощности 850 Вт 850 Вт 1500 Вт 1500 Вт
    Установка выходных параметров
    Дискретность установки 1 мВ / 1 мА
    Погрешность установленного напряжения ≤0,03 % + 12 мВ ≤0,03 % + 30 мВ ≤0,03 % + 12 мВ ≤0,03 % + 30 мВ
    Погрешность установленного тока ≤0,1 % + 25 мА ≤0,1 % + 10 мА ≤0,1 % + 25 мА ≤0,1 % + 10 мА
    Стабилизация напряжения (CV)
    Нестабильность при изменении напряжения питания ≤0,01 % + 4 мВ ≤0,01 % + 10 мВ ≤0,01 % + 4 мВ ≤0,01 % + 10 мВ
    Нестабильность при изменении тока нагрузки ≤0,01 % + 4 мВ ≤0,01 % + 10 мВ ≤0,01 % + 4 мВ ≤0,01 % + 10 мВ
    Уровень пульсациий ≤ 20 мВ п-п / ≤ 3 мВ скз ≤ 30 мВ п-п / ≤ 4,5 мВ скз ≤ 20 мВ п-п / ≤ 3 мВ скз ≤ 30 мВ п-п / ≤ 4,5 мВ скз
    Стабилизация тока (CC)
    Нестабильность при изменении напряжения питания ≤0,02 % + 5 мА ≤0,02 % + 2 мА ≤0,02 % + 5 мА ≤0,02% + 2 мА
    Нестабильность при изменении тока нагрузки ≤0,02 % + 5 мА ≤0,02 % + 2 мА ≤0,02 % + 5 мА ≤0,02 % + 2 мА
    Уровень пульсаций ≤9 мАскз ≤7 мАскз ≤9 мАскз ≤7 мАскз
    Измерение выходных параметров
    Разрешение 1 мВ / 1 мкА (на пределе 20 мА)/ 1 мА / 10 мВт
    Погрешность измерения напряжения ≤0,03 % + 12 мВ ≤0,03 % + 30 мВ ≤0,03 % + 12 мВ ≤0,03 % + 30 мВ
    Погрешность измерения тока ≤0,1 % + 25 мА
    ≤0,05 % + 20 мкА (на пред 20 мА)    		 ≤0,1 % + 10 мА
    ≤0,05 % + 20 мкА (на пред 20 мА)    		 ≤0,1% + 25 мА
    ≤0,05% + 20 мкА (на пред 20 мА)    		 ≤0,1 % + 10 мА
    ≤0,05 % + 20 мкА (на пред 20 мА)
    Погрешность измерения мощности ≤0,2 % + 3 Вт
    Общие данные
    Дисплей ЖК 11 см
    Напряжение питания 240 В ± 10%, частота 47~63 Гц (1-фазное)
    Потребляемая мощность 1100 ВА 2100 ВА
    Рабочие условия 0…40 °C; влажность: ≤ 80 %
    Условия хранения -20…70 °С; влажность: ≤ 80 %
    Габаритные размеры (ШхВхГ) 255 х 108 х 529 мм (с учетом упоров и держателей)
    только корпус – 214 х 88,2 х 450 мм
    Масса 7,6 кг

  • Комплект поставки АКИП-1171/2

    № Наименование Количество
    1 Источник питания АКИП-1171/2 1
