АКИП1184, АКИП 1184
Источники питания

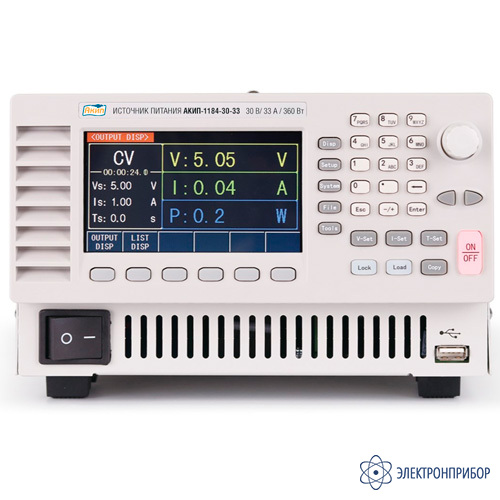

АКИП-1184 — источник питания
Код товара: 81059-
-
Гарантия
1 год
-
Производитель
Особенности источника питания АКИП-1184:
- один канал: выходное напряжение до 800 В, выходной ток до 100 А, максимальная мощность до 1080 Вт;
- импульсные источники питания;
- режим стабилизации тока (СС) и напряжения (CV);
- защита от перенапряжения (OVP), перегрузки по току (OCP) и от перегрева (OTP);
- подключение удаленной нагрузки по 4-х проводной схеме;
- регулировка скорости нарастания / спада напряжения и тока;
- регулировка внутреннего сопротивления;
- функция таймера (0,1…3600,0 с);
- последовательно (2 штуки приборы 30 В и 80 В) и параллельное (3 штуки) объединение источников питания;
- создание и воспроизведение тестовых последовательностей без использования ПК (10 файлов по 10 шагов);
- встроенные интерфейсы ДУ: RS-232, USB, LAN, Аналоговый.
-
-
Сравнительные характеристики источников питания серии АКИП-1184:
Модификация Выходное напряжение, В Выходной ток,
АРазрешение мВ/ мА Мощность,
ВтАКИП-1184-30-60 0…30 0…60 10/10 720 АКИП-1184-30-100 0…30 0…100 10/10 1080 АКИП-1184-80-12,5 0…80 0…12,5 10/10 360 АКИП-1184-80-25 0…80 0…25 10/10 720 АКИП-1184-80-72,5 0…80 0…72,5 10/10 1080 АКИП-1184-250-4,2 0…250 0…4,5 100/1 360 АКИП-1184-250-8,4 0…250 0…8,4 100/1 720 АКИП-1184-250-12,6 0…250 0…12,6 100/10 1080 АКИП-1184-800-1,32 0…800 0…1,32 100/1 360 АКИП-1184-800-2,64 0…800 0…2,64 100/1 720 АКИП-1184-800-3,96 0…800 0…3,96 100/1 1080 Технические характеристики источника питания АКИП-1184:
Параметр Значение Установка выходных параметров Погрешность установки напряжения ±(0,1 % + 10 мВ) модели 30, 80 В
±(0,1 % + 200 мВ) модели 250 В
±(0,1 % + 400 мВ) модели 800 ВПогрешность измерения напряжения ±(0,1 % + 20 мВ) модели 30, 80 В
±(0,1 % + 200 мВ) модели 250 В
±(0,1 % + 400 мВ) модели 800 ВПогрешность установки тока АКИП-1184-30-60 ±(0,1 % + 60 мА) АКИП-1184-30-100 ±(0,1 % + 100 мА) АКИП-1184-80-12,5 ±(0,1 % + 20 мА) АКИП-1184-80-25 ±(0,1 % + 40 мА) АКИП-1184-80-72,5 ±(0,1 % + 50 мА) АКИП-1184-250-4,2 ±(0,1 % + 5 мА) АКИП-1184-250-8,4 ±(0,1 % + 10 мА) АКИП-1184-250-12,6 ±(0,1 % + 20 мА) АКИП-1184-800-1,32 ±(0,1 % + 2 мА) АКИП-1184-800-2,64 ±(0,1 % + 4 мА) АКИП-1184-800-3,96 ±(0,1 % + 6 мА) Погрешность измерения тока АКИП-1184-30-60 ±(0,1 % + 70 мА) АКИП-1184-30-100 ±(0,1 % + 100 мА) АКИП-1184-80-12,5 ±(0,1 % + 20 мА) АКИП-1184-80-25 ±(0,1 % + 40 мА) АКИП-1184-80-72,5 ±(0,1 % + 50 мА) АКИП-1184-250-4,2 ±(0,1 % + 5 мА) АКИП-1184-250-8,4 ±(0,1 % + 10 мА) АКИП-1184-250-12,6 ±(0,1 % + 20 мА) АКИП-1184-800-1,32 ±(0,1 % + 2 мА) АКИП-1184-800-2,64 ±(0,1 % + 4 мА) АКИП-1184-800-3,96 ±(0,1 % + 6 мА) Стабилизация напряжения Нестабильность при измерении напряжения питания ±18 мВ – модели 30 Вольт
±43 мВ – модели 80 Вольт
±128 мВ – модели 250 Вольт
±403 мВ – модели 800 Вольтпри измерении тока нагрузки ±20 мВ – модели 30 Вольт
±45 мВ – модели 80 Вольт
±130 мВ – модели 250 Вольт
±405 мВ – модели 800 ВольтУровень пульсаций (пик-пик) АКИП-1184-30-60 ±80 мВ АКИП-1184-30-100 ±100 мВ АКИП-1184-80-12,5 ±60 мВ АКИП-1184-80-25 ±80 мВ АКИП-1184-80-72,5 ±100 мВ АКИП-1184-250-4,2 ±80 мВ АКИП-1184-250-8,4 ±100 мВ АКИП-1184-250-12,6 ±120 мВ АКИП-1184-800-1,32 ±150 мВ АКИП-1184-800-2,64 ±200 мВ АКИП-1184-800-3,96 ±200 мВ Уровень пульсаций (скз) АКИП-1184-30-60 ±11 мВ АКИП-1184-30-100 ±14 мВ АКИП-1184-80-12,5 ±7 мВ АКИП-1184-80-25 ±11 мВ АКИП-1184-80-72,5 ±14 мВ АКИП-1184-250-4,2 ±15 мВ АКИП-1184-250-8,4 ±15 мВ АКИП-1184-250-12,6 ±15 мВ АКИП-1184-800-1,32 ±30 мВ АКИП-1184-800-2,64 ±30 мВ АКИП-1184-800-3,96 ±30 мВ Стабилизация тока Нестабильность при измерении напряжения питания АКИП-1184-30-60 ±77 мА АКИП-1184-30-100 ±113 мА АКИП-1184-80-12,5 ±18,5 мА АКИП-1184-80-25 ±32 мА АКИП-1184-80-72,5 ±45,5 мА АКИП-1184-250-4,2 ± 9,5 мА АКИП-1184-250-8,4 ±14 мА АКИП-1184-250-12,6 ±18,5 мА АКИП-1184-800-1,32 ±6,44 мА АКИП-1184-800-2,64 ±7,88 мА АКИП-1184-800-3,96 ±9,32 мА Нестабильность при измерении напряжения нагрузки АКИП-1184-30-60 ±77 мА АКИП-1184-30-100 ±113 мА АКИП-1184-80-12,5 ±18,5 мА АКИП-1184-80-25 ±32 мА АКИП-1184-80-72,5 ±45,5 мА АКИП-1184-250-4,2 ±9,5 мА АКИП-1184-250-8,4 ±14 мА АКИП-1184-250-12,6 ±18,5 мА АКИП-1184-800-1,32 ±6,44 мА АКИП-1184-800-2,64 ±7,88 мА АКИП-1184-800-3,96 ±9,32 мА Уровень пульсаций (скз) АКИП-1184-30-60 ±144 мА АКИП-1184-30-100 ±216 мА АКИП-1184-80-12,5 ±27 мА АКИП-1184-80-25 ±54 мА АКИП-1184-80-72,5 ±81 мА АКИП-1184-250-4,2 ±10 мА АКИП-1184-250-8,4 ±20 мА АКИП-1184-250-12,6 ±30 мА АКИП-1184-800-1,32 ±5 мА АКИП-1184-800-2,64 ±10 мА АКИП-1184-800-3,96 ±15 мА Общие характеристики Скорость нарастания (без нагрузки и с нагрузкой) 50 мс – модели 30, 80 В
100 мс – модели 250 В
150 мс – модели 800 ВСкорость спада (без нагрузки и с нагрузкой) 500 мс / 50 мс – модели 30, 80 В
1200 мс / 150 мс – модели 250 В
2000 мс / 300 мс – модели 800 ВЭффективность 75 % – модели 30 Вольт
76 % – модели 80 Вольт
77 % – модели 250 Вольт
78 % – модели 800 ВольтФактор мощности 0,97 Интерфейс дистанционное управление: RS-232, USB, LAN, аналоговый Напряжение питания 230 В (± 10 %), 50/60 Гц Габаритные размеры 215 х 146 х 420 мм (215х132х420 только прибор) Масса 7,5 кг -
Комплект поставки АКИП-1184
№ Наименование Количество 1 Источник питания АКИП-1184 в соответствующей модификации 1 -
Модификации АКИП-1184
-
Файлы для АКИП-1184
