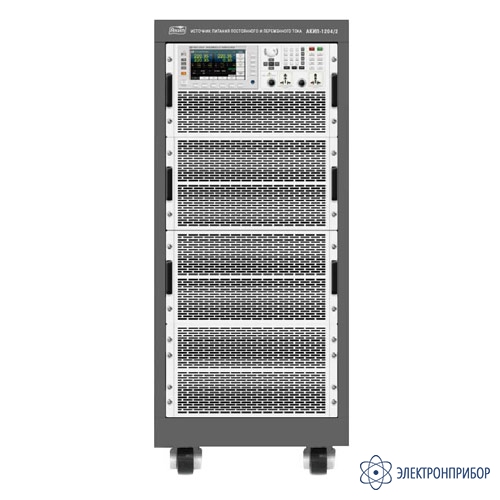

АКИП-1204/3 — источник питания

Код товара: 53613
  • 78919-20

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      78919-20 до 07.08.2025

    • Производитель

      АКИП

    Особенности источника питания АКИП-1204/3:

    • Работа в однофазном или трехфазном режиме;
    • Выходная мощность: 18 кВт;
    • Широкий диапазон установки выходных параметров (напряжение, частота, фазовый угол);
    • Дискретная установка вых. параметров с шагом от 0,01 В;
    • Низкий коэффициент гармоник (0,5%);
    • Одновременная индикация: напряжение, частота, ток, полная и активная мощность, коэффициент мощности;
    • Защита от перенапряжения, перегрузки по току, по мощности и от перегрева;
    • Функция установки ограничения тока и напряжения;
    • Функция диммера (регулировка скважности);
    • Блокировка клавиш лицевой панели для исключения случайного изменения настроек;
    • Интерфейсы: GPIB, USB, RS-232, LAN;
    • ПО для моделирования импульсов, провалов напряжения и других нарушений в сети электропитания.

  • Технические характеристики источника питания АКИП-1204/3:

    Параметр АКИП-1204/1 АКИП-1204/2 АКИП-1204/3
    Режим перменного напряжения (V AC)
    Количество фаз 1 / 3
    Диапазон напряжений (с.к.з.) 1…150 В / 2…300 В
    Разрешение 0,01 В
    Погрешность установки ±0,2% (0,2 %+0,2 х К частоты) х Полную шкалу (10…100 Гц);
    ±0,3% (0,3 %+0,3 х К частоты) х Полную шкалу (10…5000 Гц)
    Пределы выходных токов 1 фаза 36 Аскз (108 Апик) 1…150 В;
    18 Аскз(54 Апик)2…300 В    		 72 Аскз (216 Апик) 1…150 В;
    36 Аскз (108 Апик) 2…300 В    		 144 Аскз (432 Апик) 1…150 В;
    72 Аскз (216 Апик) 2…300 В
    Пределы выходных токов 3 фазы 12 Аскз (36 Апик) 1…150 В;
    6 Аскз (18 Апик) 2…300 В    		 24 Аскз(72 Апик) 1…150 В;
    12 Аскз (36 Апик) 2…300 В    		 48 Аскз (144 Апик) 1…150 В;
    24 Аскз (72 Апик) 2…300 В
    Диапазон частот (f) 10...5000 Гц
    Коэффициент гармоник ≤ 0,5 % в диапазоне 10…500 Гц;
    ≤ 2 % в диапазоне 501…5000 Гц
    Максимальная выходная мощность 4,5 кВт;
    1,5 кВт по каждой фазе    		 9 кВт;
    3 кВт по каждой фазе    		 18 кВт;
    6 кВт по каждой фазе
    Режим постоянного напряжения (V DC)
    Диапазон напряжений 50…212 В / 50…424 В
    Разрешение 0,01 В
    Погрешность установки ± (0,2%+0,2% шкалы)
    Максимальный ток 18 А / 9 А 36А / 18А 72А / 36А
    Максимальная выходная мощность 2,25 кВт 4,5 кВт 9 кВт
    Выходная частота (Частотомер)
    Диапазон измерений 10 …5000 Гц
    Разрешение 0,1 Гц
    Погрешность измерения ± 0,1%+0,1 Гц (45…999,9 Гц) / ± 0,1%+1 Гц (1…5 кГц)
    Переменное выходное напряжение (Вольтметр)
    Диапазон измерений 0…300 В
    Разрешение 10 мВ
    Погрешность измерения ± (0,2%+0,2% шкалы)
    Переменный выходной ток (Амперметр)
    Диапазон измерений 0…36 скз;
    0…108 Апик    		 0…72 Аскз;
    0…216 Апик    		 0…144 скз;
    0…432 Апик
    Разрешение 10 мА
    Погрешность измерения ± 0,3%+(0,3%+0,2% х Частота)
    Выходная мощность (Ваттметр)
    Диапазон измерений 4,5 кВт 9 кВт 18 кВт
    Разрешение 10 мВт
    Погрешность измерения ±0,4+(0,04% + 0,2% х частота) х шкала
    Фаза при включенном выходе
    Диапазон измерений 0…360
    Разрешение 1º
    Погрешность ± 1º (45…65 Гц)
    Общие характеристики
    Память настроек 10 профилей
    Дисплей ЖК-дисплей (диагональ 14,5 см)
    Напряжение питания 3 фазы 380 В ±10 %, 50 Гц
    Потребляемая мощность 30 А 60 А 120 А
    Интерфейс USB (TMC), RS-232, GPIB, LAN
    Габаритные размеры 550 х 902 х 807.5 мм 550 х 1289.95 х 841.1 мм 550 х 1905.48 х 841.1 мм
    Масса 205 кг 415 кг 745 кг

  • Комплект поставки АКИП-1204/3

    № Наименование Количество
    1 Источник питания АКИП-1204/3 1
    2 Кабель USB 1
    3 Шнур питания 1
    4 Инструкция по эксплуатации 1
