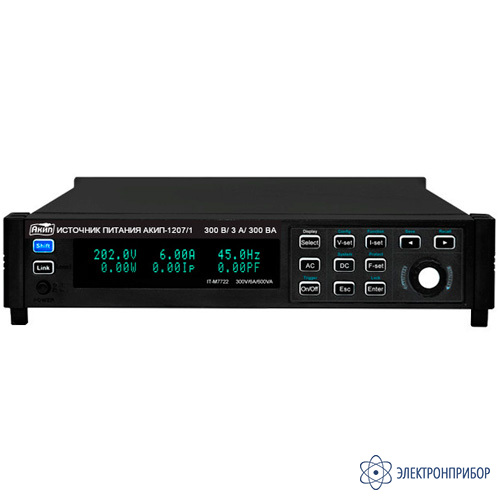

АКИП-1207 — источник питания
Код товара: 81002-
-
Гарантия
1 год
-
Производитель
Описание источника питания АКИП-1207:
Серия программируемых источников питания АКИП-1207 сочетает в себе интеллектуальность и гибкость, преодолевает недостатки традиционных источников питания переменного тока, уменьшает размер всего до 1⁄2 1U, позволяя с максимальной пользой использовать пространство. Встроенный измеритель мощности и генератор сигналов произвольной формы позволяют моделировать различные выходные сигналы произвольной формы. АКИП-1207 разработан с использованием передовых технологий программируемых источников питания переменного и постоянного тока и может широко использоваться в различных областях.

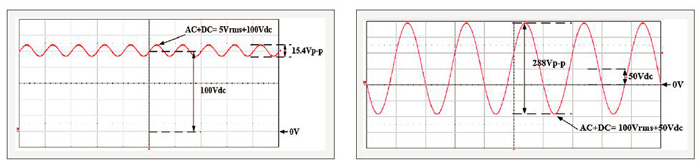

Режимы выхода переменного, постоянного и переменного+постоянного тока
Приборы серии АКИП-1207 могут работать в режимах переменного, постоянного и переменного+постоянного тока, обеспечивая не только чистый выход переменного/постоянного тока, но и режимы переменного+постоянного тока, что позволяет расширить область применения для тестирования компонентов со смещением по постоянному току.

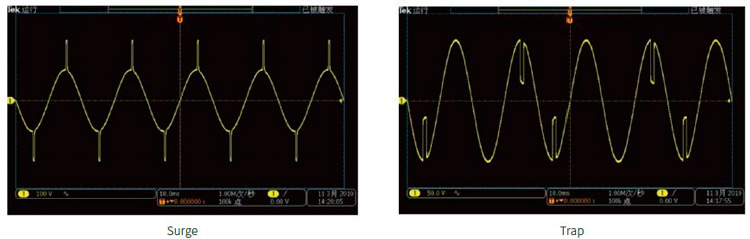

Функция имитации всплесков и провалов напряжения
Источники питания серии АКИП-1207 оснащены функцией моделирования всплесков и провалов напряжения, которая позволяет пользователям имитировать аномальные колебания напряжения в системе, добавляя дефекты к синусоидальному выходному сигналу для проверки использования измеряемого объекта в таких условиях.
Особенности источника питания АКИП-1207:
- компактная конструкция: занимает половину стандартной 19" стойки высотой в 1U;
- режимы выхода AC, DC, AC + DC, моделирование смещения напряжения постоянного тока в режиме AC + DC;
- встроенный измеритель мощности переменного тока с мощными функциями;
- встроенная обширная база данных осциллограмм, включая 30 осциллограмм гармонических искажений;
- режим списка, функция моделирования мгновенного прерывания мощности;
- функция вывода сигналов произвольной формы, пользовательские формы сигналов;
- функция гармонического анализа;
- функция моделирования гармоник;
- функция имитации всплесков и провалов напряжения;
- функция фазового диммирования;
- два последовательно соединенных блока могут обеспечить более высокое выходное напряжение.
-
-
Сравнительные характеристики источников питания серии АКИП-1207:
Модификация Выходное напряжение, В Выходной ток,
АМощность,
ВАИсполнение АКИП-1207/1 300 3 300 1/2 1U АКИП-1207/2 300 3 300 1/2 2U АКИП-1207/3 300 6 600 1/2 1U АКИП-1207/4 300 7,5 750 1/2 2U АКИП-1207/5 300 10 1000 1/2 2U АКИП-1207/6 300/600 12/6 1200 1U АКИП-1207/7 300 15 1500 1/2 2U Технические характеристики источника питания АКИП-1207:
Параметр Значение Режим переменного напряжения (V AC) / 1 фаза Диапазон напряжений 0…300 Вскз Разрешение 0,1 В Погрешность установки напряжения ±(0,002·Uуст1+0,002·Uпред3) Нестабильность при изменении напряжения питания ±(0,0006· Uуст1) Нестабильность при изменении тока нагрузки ±(0,002·Uуст1) Коэффициент гармоник ± 0,3% (45…100 Гц)
± 1% (101…800 Гц)
± (0,15% Fуст7-0,2) % (801…1000 Гц)Диапазон частот (f) 45…1000 Гц Разрешение 0,1 Гц Погрешность установки частоты ± (0,001·Fуст7) Максимальный ток в зависимости от модели Разрешение 0,1 А Коэффициент амплитуды (крест-фактор (CF)) 3
6 АКИП-1171/2, АКИП-1171/4Установка фазы 0…359,9° Разрешение 0,01° Максимальная Pвых. в зависимости от модели Режим постоянного напряжения (V DC) Диапазон напряжений ±400 В Разрешение 0,1 В Погрешность установки напряжения ±(0,002·Uуст1+0,002·Uпред3) Максимальный ток ±3 А Разрешение 0,1 А Максимальная Pвых в зависимости от модели Режим «Измерение» (METER) Uвых (вольтметр) Диапазон измерений,
переменное напряжение± 300 В Разрешение 0,1 В Погрешность измерения напряжения ± (0,0025·Uизм2+0,0025·Uпред3) Переменный выходной ток (амперметр) Диапазон измерений 0…3 А скз
0…4,25 пикРазрешение 0,0001 А (0,1…1,250 А) скз
0,01 А (0,1…3 А) скз
0,01 А (0…4,25) пикПогрешность измерения тока (постоянный, скз) ± (0,0025·Iизм5+0,00355· Iпред6) постоянный;
± (0,0025·Iизм5 + 0,0025·Iпред6) (0,1…1,250 А) скз;
± (0,005·Iизм5 + 0,005·Iпред6) (0,1…3 А) скзПогрешность измерения тока (пик) ± (0,004·Iизм5 + 0,008·Iпред6) (0…4,25) пик Выходная мощность (ваттметр) Диапазон измерений в зависимости от модели Разрешение 100 мВА Погрешность измерения мощности ± (0,005 · Pизм8 +0,005 · Pпред9) Требования к питанию Напряжение питания 1 фаза 100…240 В Частота 47…63 Гц Потребляемый ток 4,3 А Потребляемая мощность 3700 ВА (АКИП-1206/1-30-3, АКИП-1206/2-30-3) 5800 ВА (АКИП-1206-30-5) Фактор мощности 0,99 Эффективность 80 % Общие характеристики Интерфейс USB, LAN, Опции – GPIB, RS-232, RS-485, CAN, Аналоговый Габаритные размеры 215 х 44,45 х 450 мм
234 х 57,02 х 500 мм (вмести с защитными экранами выходных клемм)Масса 5 кг 1 - Uуст – установленное значение напряжения.
2 - Uизм – измеренное значение напряжения.
3 - Uпред – максимальное значение напряжения (в зависимости от модели).
4 - Iуст – установленное значение тока.
5 - Iизм – установленное значение тока.
6 - Iпред – максимальное значение тока (в зависимости от модели).
7 - Fуст – установленное значение частоты выходного напряжения в кГц.
8 - Pизм – установленное значение мощности.
9 - Pпред – максимальное значение мощности (в зависимости от модели). -
Комплект поставки АКИП-1207
№ Наименование Количество 1 Источник питания АКИП-1207 в соответствующей модификации 1 -
