АКИП-1404/1 — источник питания

Код товара: 75170
  • Является модификацией АКИП-1404

    Особенности источника питания АКИП-1404:

    • 3 модели АКИП-1404/1, АКИП-1404/2 и АКИП-1404/3: выходное напряжение до 2500 В, 5000 В и 10000 В. Выходной ток 10 мА, 5 мА и 1 мА, максимальная мощность 10 Вт и 25 Вт.
    • Максимальное разрешение 0,1 В / 0,1 мкА.
    • Режим стабилизации тока (СС) и напряжения (CV).
    • Низкий уровень шума для высокой точности и чувствительности измерений.
    • 4,3-дюймовый ЖК-экран высокой четкости.
    • Защита от перенапряжения, перегрузки по току, защита от короткого замыкания.
    • Интерфейсы ДУ: RS-232, LAN, аналоговый.

    Области применения источника питания АКИП-1404:

    • испытание на пробой высоковольтных устройств;
    • испытание изоляции;
    • исследования в области физики высоких энергий;
    • испытание удельного сопротивления высоким напряжением;
    • испытание компонентов высоким напряжением.

    Описание источника питания АКИП-1404:

    Низкий уровень шума на выходе. Низкий выходной шум имеет большое значение для источников питания. Пульсации на выходе АКИП-1404 могут быть ниже 3 мВ (среднеквадратичное значение), что очень ценно для чувствительных измерительных приборов при измерении тока утечки или высокого удельного сопротивления.

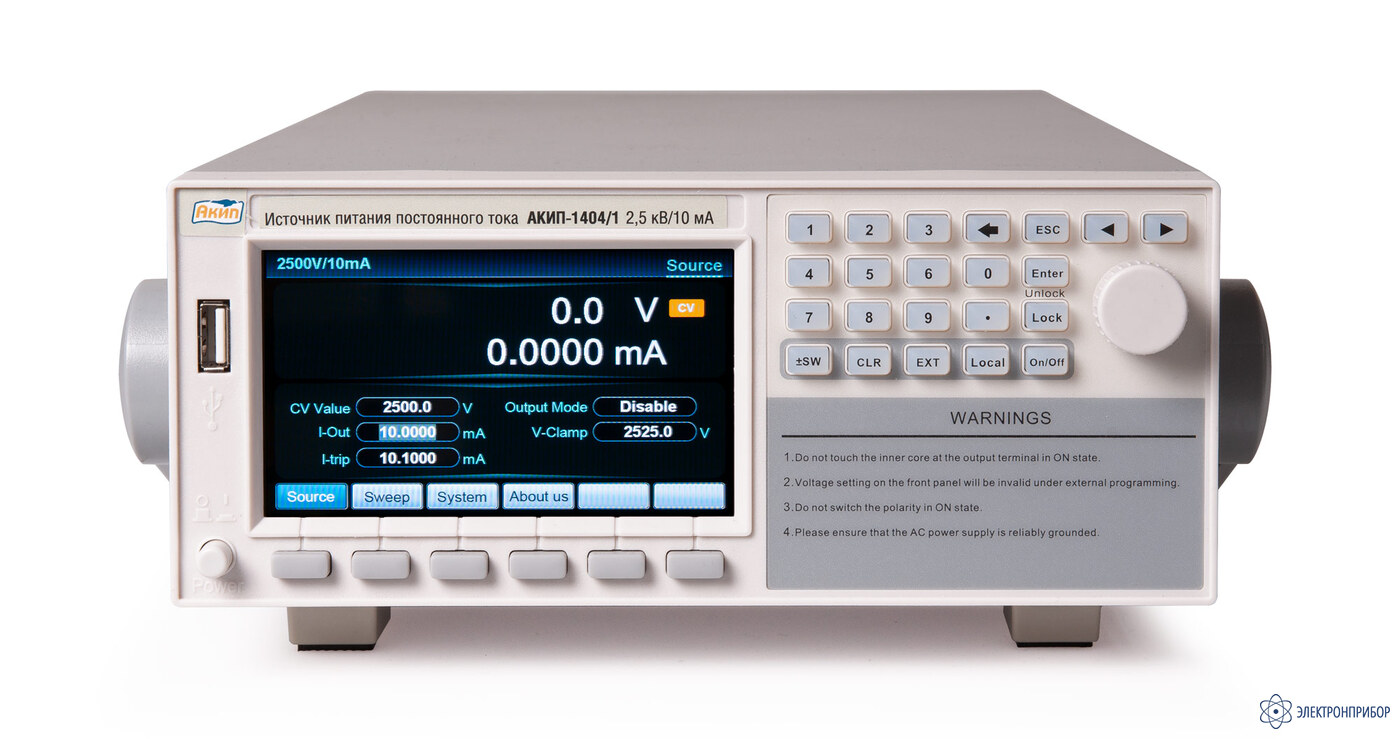

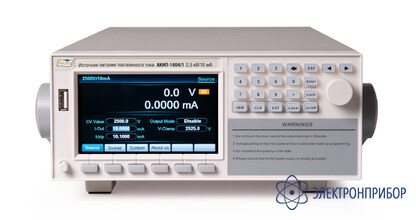

    Большой размер ЖК-экрана. Серия АКИП-1404 оснащена 4,3-дюймовым ЖК-экраном высокой четкости. По сравнению с традиционными светодиодными цифровыми дисплеями, ЖК-экраны имеют такие преимущества, как низкое энергопотребление, компактный размер и низкое излучение. Большой размер ЖК-экрана и удобный дизайн интерфейса делают АКИП-1404 интуитивно понятным и простым в использовании.

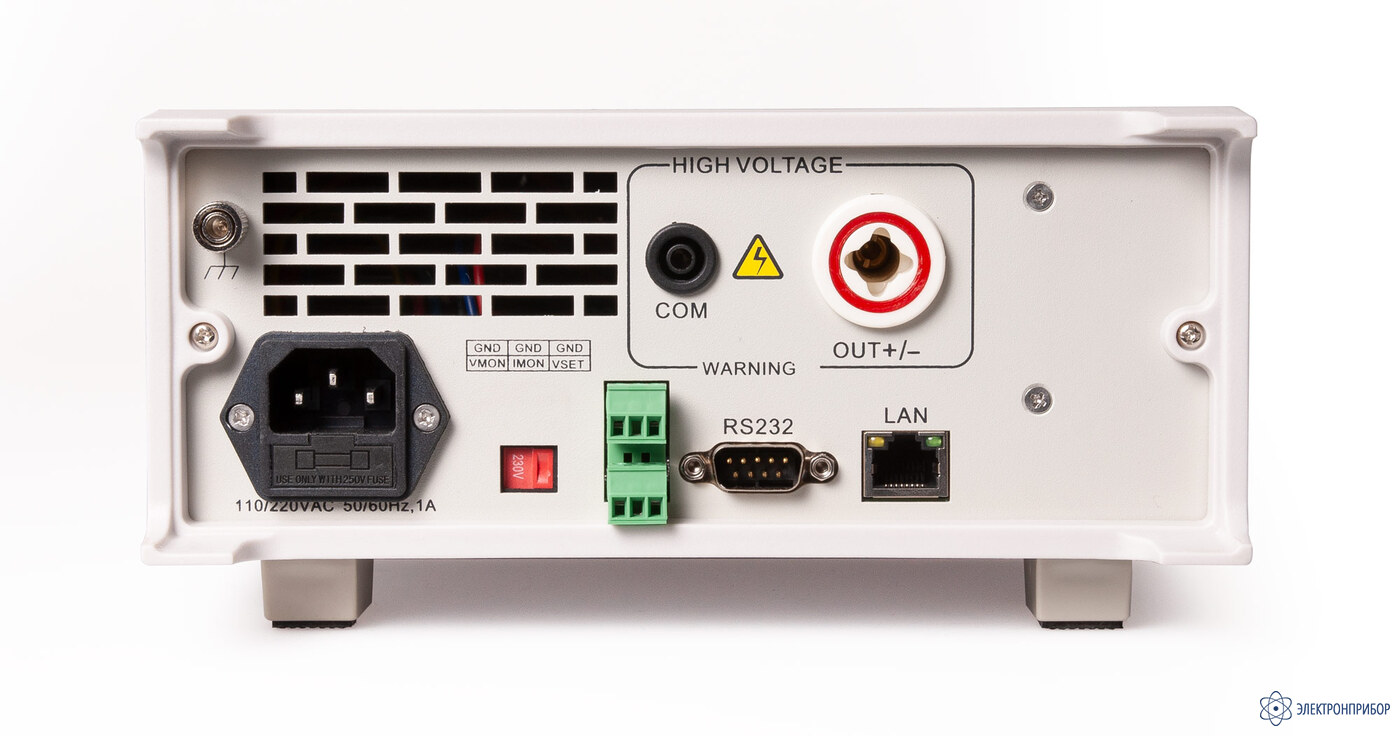

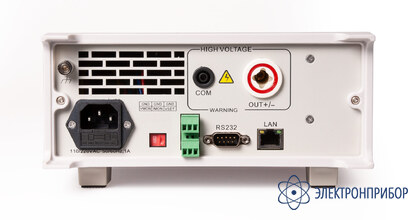

    Удобен для системной интеграции высоковольтных испытаний. Серия АКИП-1404 имеет выходной интерфейс высокого напряжения, аналоговый интерфейс программирования и интерфейс контроля напряжения/тока на задней панели. АКИП-1404 имеет порт LAN и интерфейс RS232. Поддерживается команды SCPI, а также может быть использован с коммуникационным преобразователем NE101 для поддержки систем IEEE-488. Различные интерфейсы АКИП-1404 могут быть использованы для создания автоматизированной системы высоковольтных испытаний.

  • Сравнительные характеристики источников питания серии АКИП-1404:

    Модель U ВЫХ IМАКСВЫХ Разрешение WМАКСВЫХ
    АКИП-1404/1 ±2500 В 10 мА 0,1 В / 0,1 мкА 25 Вт
    АКИП-1404/2 ±5000 В 5 мА 0,1 В / 0,1 мкА 25 Вт
    АКИП-1404/3 ±10000 В 1 мА 1 В / 0,1 мкА 10 Вт

    Технические характеристики источника питания АКИП-1404/1:

    Параметр Значение
    Установка выходных параметров
    Погрешность установки
    Напряжение ± (0,01 % + 0,05 % от полной шкалы)
    Ток ± (0,02 % + 0,05 % от полной шкалы)
    Погрешность измерения
    Напряжение ± (0,01 % + 0,05 % от полной шкалы)
    Ток ± (0,02 % + 0,05 % от полной шкалы)
    Стабилизация напряжения
    Нестабильность При изменении напряжения питания 0,01%
    При изменении тока нагрузки 0,01%
    Уровень пульсаций ≤15 мВп-п/ ≤3 мВср.кв АКИП-1404/1
    ≤30 мВп-п/ ≤3 мВср.кв АКИП-1404/2
    ≤50 мВп-п/ ≤10 мВср.кв АКИП-1404/3
    Время нарастания (10%...90%)
    С нагрузкой или без нагрузки    		 ≤3 с АКИП-1404/1
    ≤4 с АКИП-1404/2
    ≤8 с АКИП-1404/3
    Время спада (90%...10%)
    С полной нагрузкой    		 ≤3 с
    Время спада (90%...10%)
    Без нагрузки    		 ≤15 с АКИП-1404/1
    ≤30 с АКИП-1404/2
    ≤60 с АКИП-1404/3
    Прочие параметры
    Стабильность 0,005 % / 1000 часов
    Температурный дрейф 0,005 % /°C, 0 - 50 °C
    Дистанционное управление
    Интерфейс RS-232, LAN
    Время реакции 2 мс
    Интерфейс аналогового ДУ 0…10 В (программирование/ мониторинг) / 16 Гц
    Общие данные
    Напряжение питания 220 В ±10%, частота 50/60 Гц
    Потребляемый ток 1 А максимум
    Температура эксплуатации 23±5 °С нормируемые параметры
    0…18 °С и 28…40 °С параметры не нормируются
    Габаритные размеры 214 × 88 × 413 мм
    Масса ≤ 3,0 кг

  • Комплект поставки АКИП-1404/1

    № Наименование Количество
    1 Источник питания АКИП-1404/1 1
