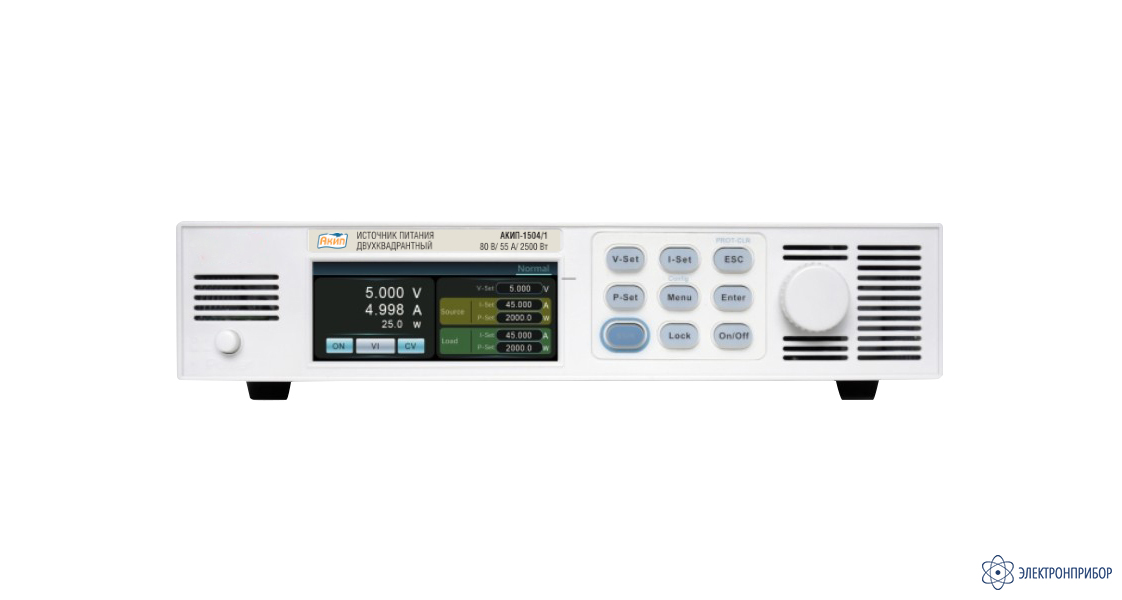

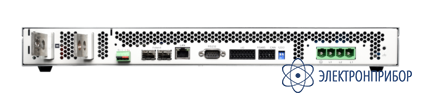

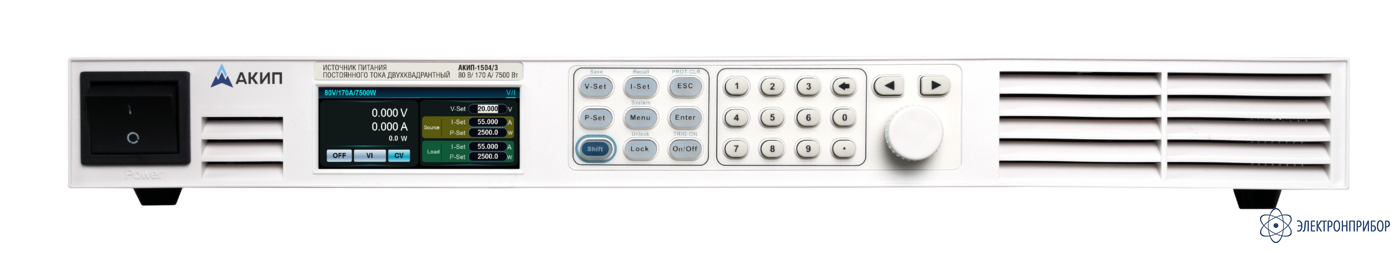

АКИП-1504/3 — двухквадрантный источник питания постоянного тока
Код товара: 82007-
Описание двухквадрантного источника питания постоянного тока АКИП-1504/3:
АКИП-1504 может работать в двух квадрантах,т.е. он может подавать и поглощать энергию, а также возвращать энергию в сеть, чтобы сэкономить потребление энергии и уменьшить рассеивание тепла, что может значительно снизить стоимость тестирования. Серия источников питания АКИП-1504 обеспечивает высокую точность измерений и множество функций тестирования, которые могут быть широко использованы в новой энергетике, автомобилестроении, хранении энергии, разработке электроприводов, моделировании батарей и других отраслях.
Двунаправленный ток, бесшовное переключение между источником и нагрузкой
Источник постоянного тока серии АКИП-1504 может не только обеспечивать внешнее питание, но и поглощать энергию, а также возвращать электрическую энергию в сеть в чистом виде. Двунаправленный источник питания серии АКИП-1504 может непрерывно и бесшовно переключаться между генерацией и поглощением тока, эффективно избегая перегрузки по напряжению или току. Он широко используется для тестирования литий-ионных батарей, ИБП, плат защиты батарей и другого оборудования для хранения энергии.
Широкий диапазон выходной мощности
Двухквадрантный источник питания постоянного тока серии АКИП-1504 имеет широкодиапазонную конструкцию. Один источник питания может выдавать более широкий диапазон напряжения и тока при номинальной выходной мощности, удовлетворяя сценариям применения для тестирования продуктов с различными уровнями напряжения/тока, а также значительно снижая стоимость покупки и занимаемое пространство в лабораторных или автоматизированных испытательных системах. Выходная мощность АКИП-1504 составляет 2,5 - 7,5 кВт. Максимальное выходное напряжение и выходной ток достигают 80 В и ±170 А, и источник питания может охватить больше приложений, что позволяет сэкономить средства.
Функция приоритета CC / CV
Серия АКИП-1504 имеет функцию установки приоритета цепи обратной
связи по напряжению или приоритета цепи обратной связи по току, она может принять оптимальный режим работы для тестирования в соответствии с характеристиками ИУ, чтобы лучше защитить ИУ. Как показано на рисунке 1, когда необходимо уменьшить перерегулирование напряжения во время тестирования, следует использовать режим приоритета напряжения, чтобы получить быстрое и плавное нарастание напряжения. Как показано на рисунке 2, когда необходимо уменьшить перерегулирование тока во время тестирования, следует использовать режим приоритета тока, чтобы получить быстрое и плавное нарастание тока.Особенности двухквадрантного источника питания постоянного тока АКИП-1504/3:
- максимальная мощность: 7,5 кВт;
- напряжение: 80 В; Ток: 170 A;
- встроенная рекуперативная электронная нагрузка для работы в двух квадрантах: генерация и поглощение тока;
- возможность встраивания в 19'' стойку, высота 1U;
- имитация батареи, построение последовательностей, поддержка тестов заряд/разряд;
- режимы CC, CV, CR и CP, поддержка приоритета работы CC/CV;
- широкий набор режимов защиты: OVP/OCP/OPP/UVP/UCP;
- опция: моделирование кривых IV, PV матрицы солнечных панелей;
- регулируемая скорость нарастания напряжения и тока;
- цветной экран с диагональю 8,13 см;

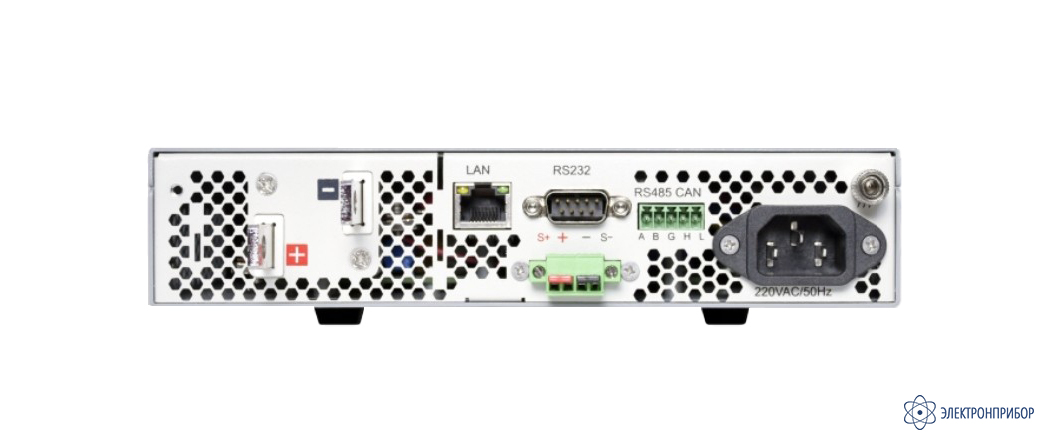

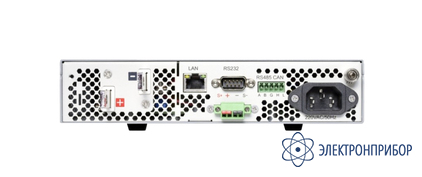

- интерфейсы ДУ: LAN/RS232/RS485/CAN;
- поддержка протоколов: Modbus-RTU/CAN, SCPI.
-
Сравнительные характеристики двухквадрантного источника питания постоянного тока АКИП-1504:
Модель U Вых I Вых Р Вых АКИП-1504/1 0…80 В ±55 А 2500 Вт АКИП-1504/2 0…80 В ±110 А 5000 Вт АКИП-1504/3 0…80 В ±170 А 7500 Вт Технические характеристики двухквадрантного источника питания постоянного тока АКИП-1504/3:
Параметр Значение АКИП-1504/1 АКИП-1504/2 АКИП-1504/3 Установка выходных параметров Дискретность установки 1 мВ / 1 мА 1 мВ / 10 мА Дискретность измерения 1 мВ / 1 мА 1 мВ / 10 мА Погрешность установки / измерения напряжения ± (0,02 % + 0,02 %*Uмакс) Погрешность установки / измерения тока ± (0,1 % + 0,1 %*Iмакс) Температурный коэффициент напряжение: 3*10-5 /°С; ток: 5*10-5 /°С Стабилизация напряжения / CV Нестабильность при изменении напряжения питания ± (0,03 % + 0,03 %* Iмакс) при изменении тока нагрузки ± (0,05 % + 0,05 %* Iмакс) Уровень пульсаций (20 Гц…20 МГц) ≤ 200 мВскз; ≤ 80 мВпик-пик Стабилизация тока / CC Нестабильность при изменении напряжения питания ± (0,03 % + 0,03 %* Iмакс) при изменении тока нагрузки ± (0,05 % + 0,05 %* Iмакс) Динамические характеристики Время нарастания ≤ 10 мс (без нагрузки 10 %~90 %), ≤ 30 мс (с нагрузкой 10 %~90 %) Время спада ≤ 30 мс (без нагрузки 10 %~90 %), ≤ 15 мс (с нагрузкой 10 %~90 %) Время отклика ≤1 мс Режим электронной нагрузки Режим стабилизации напряжения (CV) Диапазон установки 1 В…80 В Дискретность установки 1 мВ Погрешность установки ± (0,02 % + 0,02 %*Uмакс) Минимальное Uвх 1 В (при 55 А) 1,2 В (при 110 А) 1,5 В (при 170 А) Режим стабилизации силы тока (СС) Диапазон установки 0…55 А 0…110 А 0…170 А Дискретность установки 1 мА 10 мА Погрешность установки ± (0,1 % + 0,1 %*Iмакс) Режим стабилизации электрического сопротивления (CR) Диапазон установки 0,01…800 Ом Дискретность установки 10 мОм Погрешность установки ± ((Uвх/Rуст)*0,1 % +0,1 %*Rмакс) Режим стаюидизации электрической мощности (CP) Диапазон установки 0…2500 Вт 0…5000 Вт 0…7500 Вт Дискретность установки 0,1 Вт Погрешность установки ± (0,5 % + 0,5 %*Pмакс) Дистанционное управление Интерфейсы LAN / RS232 / RS485 / CAN Время отклика 5 мс Общие данные Эффективность 93 % Коэффициент мощности 0,99 Режимы защиты OVP/OCP/OPP/UVP/UCP Изоляция (между входом и землей) 500 Вdc Условия эксплуатации 0…40 °C; влажность: ≤ 5…90 % Напряжение питания 1Ф, 220 В (±10 %), 47…63 Гц, ≤16 А 3Ф, 380 В (±10 %), 47…63 Гц, ≤10 А 3Ф, 380 В (±10 %), 47…63 Гц, ≤16 А Габаритные размеры 44,4 х 214 х 540 мм 44 мм х 428 х 711,2 мм Масса 5,1 кг 13 кг 14 кг -
Комплект поставки АКИП-1504/3
№ Наименование Количество 1 Двухквадрантный источник питания постоянного тока АКИП-1504/3 1 2 Кабель питания 1 3 Кабель RS232 1 4 Кабель LAN 1 5 Клеммный разъем (соединительная колодка) 2 6 USB-накопитель 1 7 Винт 2 8 Руководство по эксплуатации 1 -
