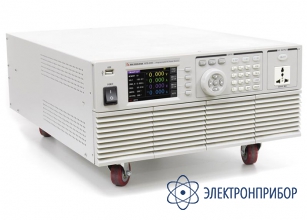

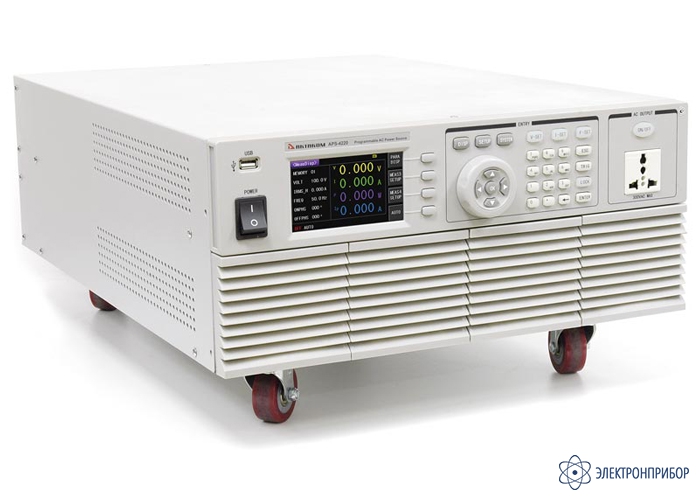

APS-4220 — источник питания

Код товара: 54091
  • 2-3 дня

    Описание источника питания APS-4220:

    Источник APS-4220 обладает широкой функциональностью. Помимо регулировки напряжения и тока можно также устанавливать необходимые значения частоты, мощности, начальной и конечной фазы, пикового тока, крест-фактора и коэффициента мощности.

    Помимо возможности установки разнообразных параметров, прибор имеет несколько режимов работы, в том числе работы "по списку", а в режиме "годен-негоден" прибор не только обеспечивает заданные параметры электропитания, но и производит измерения и сравнение их с установленными значениями. В результате, на экране прибора отображается соответствующее сообщение (PASS или FAIL) и на выходном разъеме формируется сигнал "годен -негоден".

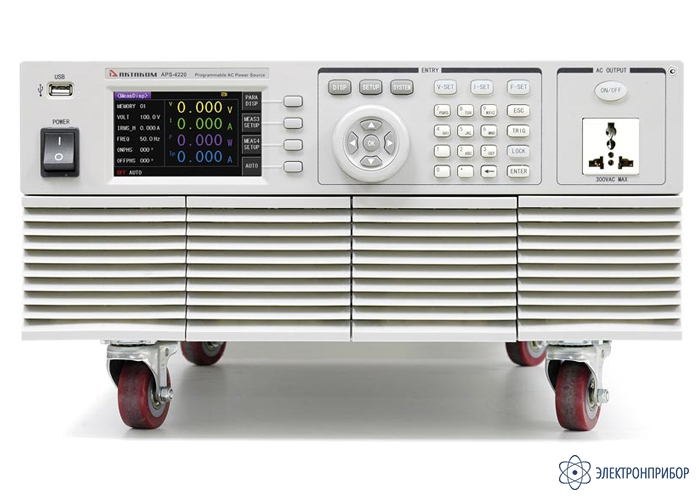

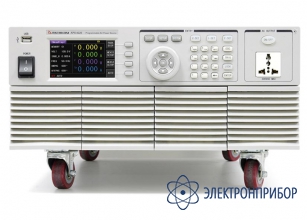

    Источник питания APS-4220 оснащен цветным 4,3" дисплеем разрешением 480х272 точек, на котором отображаются результаты установки и измерения и дополнительная информация.

    Особенности источника питания APS-4220:

    • Линейная схема;
    • Ручной и программируемый режимы управления;
    • Программируемые режимы: режим тайминга (работа по списку), режим регулировки скорости нарастания и спада во времени, режим формирования положительных и отрицательных импульсных выбросов/понижения или повышения амплитуды;
    • Напряжение, ток, мощность, пиковый ток, крест-фактор, коэффициент мощности могут отображаться одновременно;
    • Регулировка начальной и конечной фазы;
    • Функция удержания;
    • Память: 50 профилей в ручном режим, 50 групп по 9 шагов в группе в программном режиме;
    • Интеллектуальная система охлаждения с двумя режимами скоростей;
    • Защита: установка ограничения по току (HI-A), от перегрузки по напряжению (OVP), от пониженного напряжения (LVP), от перегрузки по току (OCP), от перегрузки по мощности (OPP), от перегрева (OTP);
    • Поддержка дистанционного управления входными функциями: управление входом из 7 профилей памяти;
    • Поддержка дистанционного управления выходными функциями: PASS, FAIL; отключение выхода;
    • Сохранение настроек и результатов измерения;
    • Интерфейсы RS-232, USB;
    • Цветной ЖК дисплей 4,3", 24 разряда цвета, 480×272 точек.

  • Технические характеристики источника питания APS-4220:

    Параметр Значение
    ВЫХОДНЫЕ ПАРАМЕТРЫ
    Мощность 2000 Вт
    Переменное напряжение 0...300 В
    Частота 45...500 Гц
    Тип 1 фаза / 2 провода
    Коэффициент гармоник (THD) 80...140 В (низкий диапазон) ≤0,5%
    160...280 В (высокий диапазон)
    Крест-фактор (CF) ≥4
    Нестабильность по сети питания 0,1%+10%
    Нестабильность при изменении нагрузки ≤0,5% (резистивная нагрузка)
    Время отклика <100 мкс
    УСТАНОВКА
    Переменное напряжение
    Диапазон 0...300 В
    Разрешение 0,1 В
    Переменный ток
    Диапазон 0...150 В 0…67,2 Апик / 16,8 Аскз
    0...300 В 0…33,6 Апик / 8,4 Аскз
    Разрешение 0,001 А
    Частота
    Диапазон 45...500 Гц
    Разрешение 45,0...99,9 Гц 0,1 Гц
    100...500 Гц 1 Гц
    Начальная / Конечная фаза
    Диапазон 0...359°
    Разрешение 1°
    ИЗМЕРЕНИЕ
    Переменное напряжение
    Диапазон 0...300 В
    Разрешение 0,1 В
    Точность ±(0,5% Uуст. + 2 е.м.р..)
    Частота
    Диапазон 45...500 Гц
    Разрешение 45,0...99,9 Гц 0,1 Гц
    100...500 Гц 1 Гц
    Точность ±0,1 Гц
    Переменный ток, СКЗ
    Диапазон 0...150 В 0…16,800 Аскз
    0...300 В 0…8,400 Аскз
    Разрешение 0,001 А
    Точность ±(0,5% Iуст. + 2 е.м.р..)
    Переменный ток, пик (AP)
    Диапазон 0...150 В 0…67,20 Апик
    0...300 В 0…33,60 Апик
    Разрешение 0,01 А
    Точность ±(5% Iуст. + 2 е.м.р..)
    Мощность
    Диапазон 0...2000 Вт
    Разрешение 0,1 Вт (0...999,9 Вт)
    1 Вт (1000...2000 Вт)
    Точность ±(0,6% Pуст. + 5 е.м.р..)
    Коэффициент мощности (PF)
    Разрешение 0,001
    Точность 3 е.м.р.
    Общие характеристики
    Питание сети 115 / 230 В ±15%, 47...63 Гц, 16 А / 8 А, 1 фаза, коэффициент мощности 0,7
    Габаритные размеры 602 × 430 × 176 мм
    Масса 75 кг

  • Комплект поставки APS-4220

    № Наименование Количество
    1 Источник питания APS-4220 1

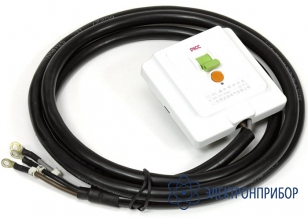

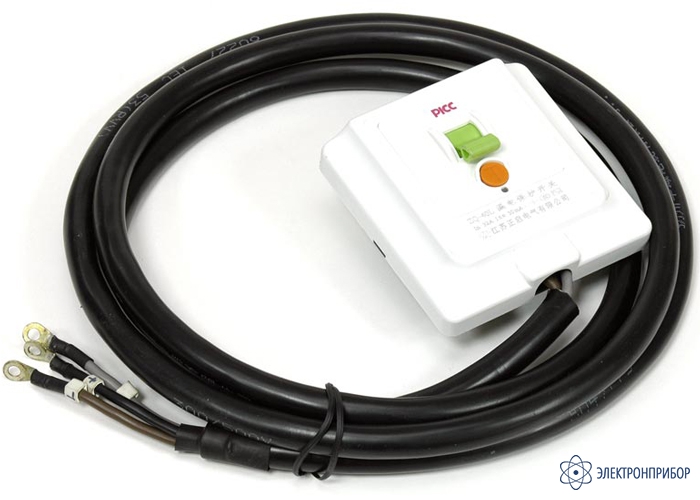

    2 Кабель питания 1
    3 Руководство по эксплуатации 1
