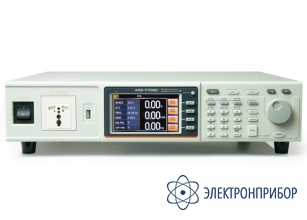

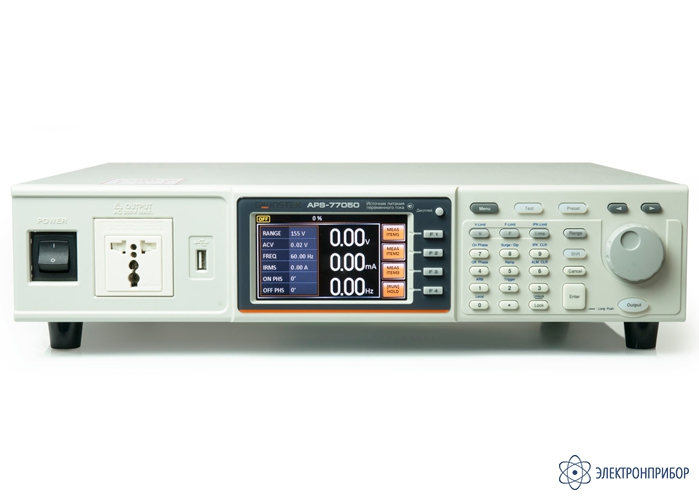

APS-77050 — источник питания переменного напряжения

Код товара: 49934
  • 63133-16
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      63133-16 до 31.12.2025

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Описание источника питания переменного напряжения с опцией APS-77050 (APS-710):

    Источник питания переменного напряжения APS-77050 выпускается в двух исполнениях: с опцией APS-710 и без нее. Опция APS-710 существенно расширяет функциональные возможности источников питания.

    Предустановлена программно-аппаратная опция APS-710 (заводская установка) расширенной функциональности. Включает в себя интерфейс LAN и выход внешней синхронизации (BNC) на задней панели, дополнительные измерительные функции (коэффициент амплитуды (Сf), броски пускового тока (Inrush Current) с функцией удержания) и испытательные режимы: программирование, регулирование скорости нарастания/спада напряжения по времени, создание и воспроизведение тестовых последовательностей и сигналов произвольной формы (СПФ).

    Особенности источника питания переменного напряжения APS-77050:

    • Выходная мощность до 500 В*А, напряжение до 310 Вскз (до 600 В с опцией APS-003), ток до 4,2 А ск
    • Широкий диапазон установки выходных параметров (напряжение, частота);
    • Диапазон частот: 45…500 Гц (с опцией APS-004 - 45…999,9 Гц)
    • Дискретная установка выходных параметров с шагом от 0,01 В/ 0,01 Гц;
    • Низкий коэффициент гармоник (0,5%);
    • Запись в память до 10 профилей;
    • Защита от перегрузки по току, перенапряжения и от перегрева;
    • Одновременная индикация измеряемых параметров (Uскз, Iскз, F, P, Q, PF, Iпик);
    • Порт USB на передней панели (настройки - запись/ вызов);
    • Цветной ЖК- дисплей (480 х 272);
    • Выход: 3-х контактная евророзетка, винтовые клеммы на задней панели;
    • Встраиваемый в стойку 19” (размер 2U).

  • Технические характеристики источника питания переменного напряжения APS-77050:

    Параметр APS-77050 APS-77100
    Выходная мощность
    Максимальная мощность 500 В*А 1000 В*А
    Выходное напряжение
    Диапазоны напряжений 0... 155 / 0... 310 / 0...600 В скз (с опцией APS-003)
    Дискретность установки 0, 01 / 1 В
    Нестабильность 0,1 % от полной шкалы при изменении напряжения питания;
    0,5% от полной шкалы при изменении тока нагрузки
    Коэффициент гармоник < 0,5% (45...500 Гц)
    Частота выходного напряжения
    Диапазон частот 45...500 Гц или 45...999,9 Гц (с опцией APS-004)
    Дискретность установки 0,01 / 0,1 Гц
    Погрешность установки частоты ± (0,02 % * Fуст.)
    Выходной ток
    Максимальный ток 4,2 / 2,1 / 1,05 А ср. кв. с опцией APS-003) 8,4 / 4,2 / 2,1 А ср. кв. (с опцией APS-003)
    Максимальный пиковый ток 16,8 / 8,4 / 4,2 Апик с опцией APS-003) 33,6 / 16,8 / 8,4 Апик (с опцией APS-003)
    Вольтметр
    Диапазон измерения 0,2...310 / 0,2...600 Вскз с опцией APS-003)
    Разрешение 0,01 / 0,1 В
    Погрешность измерения ± (0,5 % + 2 ед.сч.)
    Амперметр
    Диапазон измерения 2 мА...17,5 А
    Разрешение 0,01 / 0,1 мА / 0,001 / 0,01 А
    Погрешность измерения ± (0,6 % + 5 ед. сч. ) в диапазоне 2...350 м А ;
    ± (0,5 % + 5 ед. сч. ) в диапазоне 350 мА...3,5 А;
    ± (0,5 % + 3 ед. сч. ) в диапазоне 3,5 А...17,5 А.
    Частотометр
    Диапазон измерения 45...500 Гц (погрешность ± 0,1 Гц)
    45...999,9 Гц с опцией APS-004 (погрешность ± 0,02%* Fуст.)
    Разрешение 0,01 / 0,1 Гц
    Ваттметр (P, Q)
    Диапазон измерения 0,2...9999 Вт
    Разрешение 0, 0 1 / 0,1/ 1 Вт
    Разрешение ± (0,6 % + 5 ед. сч. ) в диапазоне 0,2...99,99 Вт;
    ± (0,6 % + 5 ед. сч. ) в диапазоне 100...999,9 Вт;
    ± (0,6 % + 2 ед. сч .) в диапазоне 100 0...9999 Вт.
    Коэффициент мощности
    Предел измерения 1
    Разрешение 0,001
    Погрешность измерения ± (2 % + 2 ед.сч.)
    Коэффициент амплитуды
    Предел измерения 0...50
    Разрешение 0,01
    Общие данные
    Напряжение питания 115 / 230 В (± 15 %), 47...63 Гц
    Память 10 профилей тестов (до 255 последовательных шагов каждый)
    Дисплей ЖК TFT – дисплей, диагональ 11 см (480 х 272)
    Интерфейс USB (host)
    Габаритные размеры 430 х 88 х 400 мм 430 х 88 х 560 мм
    Масса 24 кг 38 кг

  • Комплект поставки APS-77050

    № Наименование APS-77050 APS-77050 (APS-710)
    1 Источник питания переменного напряжения APS-77050 1 1
    2 Опция APS-710 (встроено) - 1
    3 Кабель питания 1 1
    4 Руководство по эксплуатации 1 1
    5 Методика поверки 1 1
