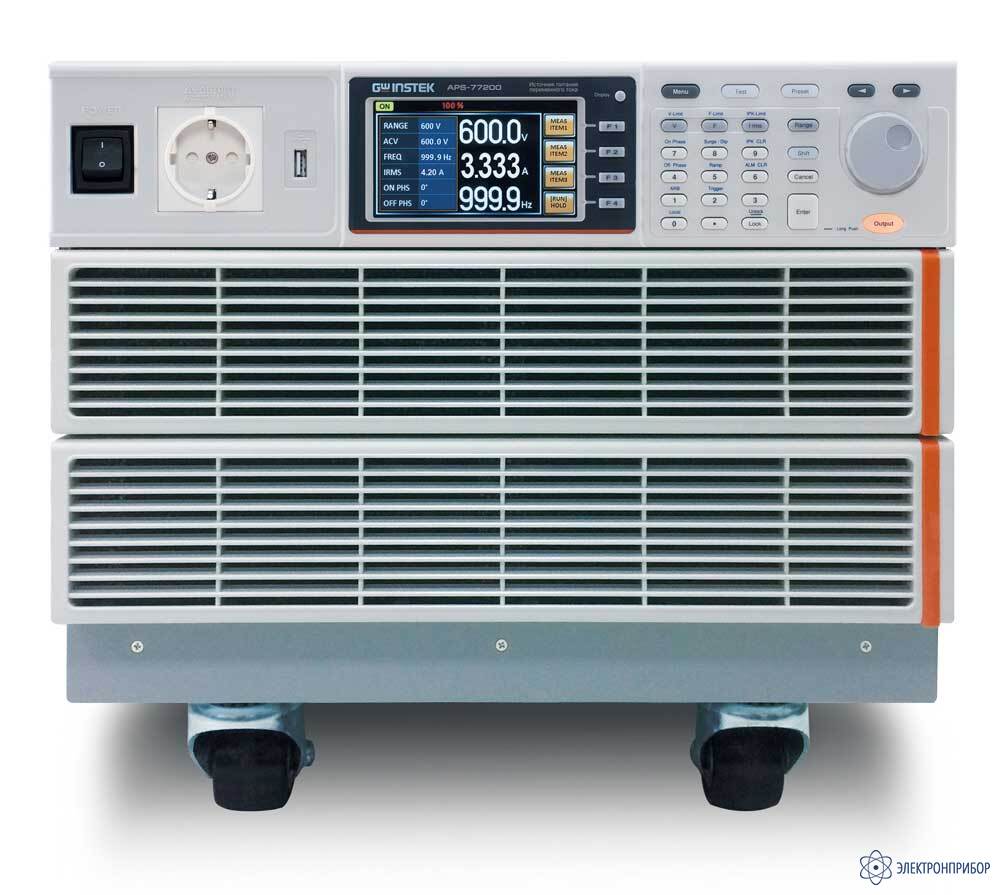

APS-77200 — источник питания

Код товара: 49920

  • Особенности источника питания APS-77200:

    • Выходная мощность: 2000 В*А, напряжение до 310 Вскз (до 600 В с опцией APS-003), ток до 16,8 А скз;
    • Широкий диапазон установки параметров выходного напряжения (амплитуда, частота, начальная и конечная фаза);
    • Диапазон частот: 45…500 Гц (с опцией APS-004 - 45…999,9 Гц);
    • Дискретная установка вых. параметров с шагом от 0,01 В/ 0,01 Гц;
    • Низкий коэффициент гармоник (0,5%);
    • Защита от перегрузки по току, перенапряжения и от перегрева (ОСР, OPP, OTP), система сигнализации;
    • Индикация 9 измеряемых параметров: Uскз, Iскз, F, P(Вт), S (ВА), PF, Iпик, удерж. Iпик, CF;
    • Память на 10 профилей настройки (запись/ вызов);
    • Функция сигнализации протекания реверсного тока;
    • Защита удаленного подключения нагрузки (remote sense protection);
    • Режимы формирования Uвых: последовательность/ эмуляция (SEQUENCE / SIMULATION);
    • Порт USB на передней панели (настройки - запись/ вызов);
    • Цветной ЖК- дисплей (480 х 272);
    • Выход: 3-х контактная евророзетка, винтовые клеммы на задней панели;
    • Моноблочное исполнение в подкатном шасси.

  • Технические характеристики источника питания APS-77200:

    Параметр Значение
    APS-77200 APS-77300
    Выходная мощность
    Максимальная мощность 2000 В*А 3000 В*А
    Выходное напряжение
    Диапазон Uвых Стандартно (авто/в.) 0…155 Вскз 0…310 Вскз 0…155 Вскз 0…310 Вскз
    Опционально 0…600 Вскз (с опцией APS-003)
    Дискретность установки 0,01 В (до 99,9 Вскз)/ 0,1 В (в диапазоне 100…310 Вскз)
    Погрешность установки ± (0,5% *Uуст. + 2 е.м.р.)
    Нестабильность 0,1% от полной шкалы (FS) при измерении напряжения питания,
    0,5% от полной шкалы (FS) при измерении тока нагрузки
    Коэффициент гармоник (THD%) ≤ 0,5% (45…500 Гц), (резистивная, активная нагрузка)
    Число фаз (схема) 1Ф, 2-х проводная (1Ф 2 проводная схема)
    Фаза Uвых (On/ Off Phase) Диапазон 0 ~ 359°
    Разрешение 1°
    Погрешность ± 1°(в диап. 45-65 Гц)
    CF ≥ 4
    Время установления ≤ 100 мкс
    Частота выходного напряжения
    Диапазон частот Стандартно 45…500 Гц
    Опционально 45…999,9 Гц (с опцией APS-004)
    Дискретность установки 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц)
    Погрешность установки ± (0,02%*Fуст.)
    Выходной ток
    Максимальный ток (Imax) 16,8 Аскз 8,4 Аскз 25,2 Аскз 12,6 Аскз
    Максимальный пиковый ток (Ipeak) 4х Iмакс 4х Iмакс 4х Iмакс 4х Iмакс
    Реверсивный ток 30% от макс. Iвых (непрерывно)
    100% от макс. Iвых (≤ 3 минут)
    ФОРМИРОВАНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ
    Выходные функции и режимы
    Параметры коэффициент амплитуды (Сf), броски пускового тока (Inrush
    Режим испытаний (SIMULATION) Редактирование формы, регулирование скорости нарастания/спада напряжения по времени (10 профилей/ в каждом до 255 шагов)
    Вых. последовательность (SEQUENCE) создание и воспроизведение тестовых последовательностей (10 профилей/ в каждом до 255 шагов)
    Программирование (PROGRAMM) Программирование испытательных последовательностей выходного напряжения (10 профилей)
    Формирование произвольной формы (Arb) Создание и редактирование сигналов СПФ типичных сбоев и помех - Surge / Dips (7 типов): синус, треугольник, дискретный синус (staircase sine), модифицированный синус (clipped sine), синусоид. сигнал с различным зн. пик-фактора (crest factor), искаженный синус с заданным Кг (Fourier waveform)
    Вольтметр (СКЗ)
    Диапазон измерения 0,2…38,7/ 38,7…77,5 / 77,51,…155/ 155,1…310 Вскз
    (с опцией APS-003: 0,2…600 В скз)
    Разрешение 0,01 В (до 99,9 Вскз)/ 1 В (в диапазоне 100…310 Вскз)
    Погрешность измерения ± (0,5% + 2 е.м.р.)
    Амперметр (СКЗ)
    Диапазон измерения 1 мА…3,500 А/ 3,00…35 А
    Разрешение 0,001/ 0,01 А
    Погрешность измерения ± (0,5% + 5 е.м.р.) в диапазоне 0,2…3,500 А;
    ± (0,5% + 3 е.м.р.) в диапазоне 3,00 …35,00 А
    Амперметр (пик.)
    Диапазон измерения 0,0А…140,0 А
    Разрешение 0, 1 А
    Погрешность измерения ± (1,0% + 1 е.м.р.)
    Частомер
    Диапазон измерения 45…500 Гц
    45…999,9 Гц с опцией APS-004
    Разрешение 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…500 Гц)
    Погрешность измерения ± 0,1 Гц
    Ваттметр (Р)
    Диапазон измерения 0,2…9999 Вт
    Разрешение 0,1 Вт (0,2…999 Вт)/ 1Вт (1000…9999 Вт)
    Погрешность измерения ± (0,6% + 5 е.м.р.) в диапазоне 0,2……999,9 Вт;
    ± (0,6% + 2 е.м.р.) в диапазоне 1000…9999 Вт
    Ваттметр полной мощности (S)
    Диапазон измерения 0,2…9999 ВА
    Разрешение 0,1 ВА (0,2…999 ВА) / 1ВА (1000…9999 ВА)
    Погрешность измерения ± (1,0% + 7 е.м.р.) в диапазоне 0,2……999,9 ВА;
    ± (1,0% + 5 е.м.р.) в диапазоне 1000…9999 ВА
    Коэффициент мощности (PF)
    Диапазон измерения 1
    Разрешение 0,001
    Погрешность измерения ± (2 % + 2 е.м.р.)
    Коэффициент амплитуды (CF)
    Диапазон измерения 0…50
    Разрешение 0,01
    ОПЦИЯ APS-003 (увеличение диапазона Uвых 0…600 Вскз)
    Выходной ток
    Модель APS-77200 APS-77300
    Максимальная мощность 2000 В*А 3000 В*А
    Максимальный ток (Imax) 4,2 Аскз 6,3 Аскз
    Максимальный пиковый ток (Ipeak) 4хIмакс 4хIмакс
    Установка выходного напряжения (СКЗ)
    Диапазон установки (автовыбор) 0,2…600 В скз (0-155/ 0-310/ 0-600 Вскз)
    Разрешение 0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз)
    Погрешность измерения ± (0,5% + 2 е.м.р.)
    Измерение выходного напряжения (СКЗ)
    Диапазон измерения 0,2…600 В скз
    Разрешение 0,01 В (до 99,99 Вскз)/ 0,1 В (в диапазоне 100…600 Вскз)
    Погрешность измерения ± (0,5% + 2 е.м.р.)
    ОПЦИЯ APS-004 (увеличение диапазона частот Uвых 45…999,9 Гц)
    Частота выходного напряжения
    Модель APS-77200 APS-77300
    Диапазон частот 45…999,9 Гц
    Установка частоты Uвых
    Дискретность установки 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц)
    Погрешность установки ± 0,02%*Fуст.
    Измерение частоты Uвых
    Разрешение 0,01 Гц (до 99,99 Гц) / 0,1 Гц (в диапазоне 100…999,9 Гц)
    Погрешность измерения ± 0,02%*Fуст
    Коэффициент гармоник THD%
    Диапазон измерения ± 0,5% (45…999,9 Гц), (резистивная, акт. нагрузка)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 230 В (± 15 %), 50/60 Гц (однофазное)
    Максимальный входной ток 32 А 50А
    Потреблеямая мощность (полная) ≤ 7,2 кВА ≤ 10,8 кВА
    Коэффициент мощности (PF) 0,7 (тип. значение)
    Память (Sequence/ Programm) 10 профилей тестов (до 255 последовательных шагов каждый)
    Дисплей ЖК, цветной TFT-дисплей, диагональ 11 см (480 х 272 точек)
    Интерфейс 2-USB (host/ device), LAN и выход внеш. синхронизации (BNC)
    Габариты (ШхВхГ) 430 х 312 х 650 мм 430 х 400 х 650 мм
    Масса 90 кг 128 кг

    Примечание: Указанные в таблице технические характеристики не распространяются на режим Arb (СПФ)

  • Комплект поставки APS-77200

    № Наименование Количество
    1 Источник питания APS-77200 1
    2 Кабель питания 1
    3 Тестовый провод GTL-123  1
    4 Инструкция по эксплуатации и программированию на CD 1
