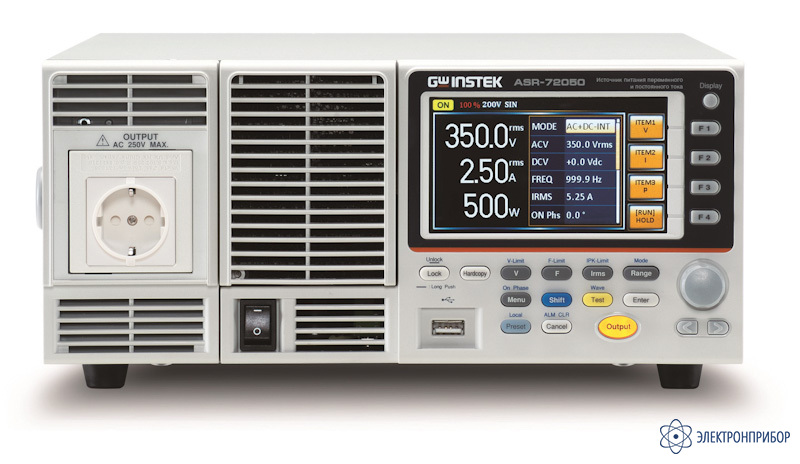

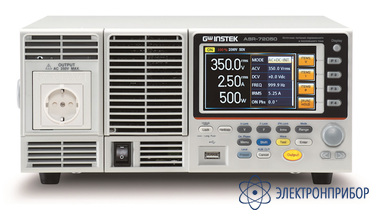

ASR-72050 — источник питания

Код товара: 53768
  • 80919-21

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      80919-21 до 24.02.2026

    • Производитель

      GW Instek, Тайвань

    Особенности источника питания ASR-72050:

    • «3 в 1»: прецизионный источник переменного (AC), постоянного напряжения (DC), а также переменного напряжения со смещением (АС+ DC), многофункциональный измеритель параметров нагрузки;
    • U вых: постоянное до ±500 В; переменное до 350 В скз (частота 1…999,9 Гц);
    • Pвых до 500 ВА, широкий диапазон установки выходных параметров (в том числе начальная фаза);;
    • Евророзетка на передней панели: до 250 Вскз;
    • Установка ограничения по току LIM (сред., пик.): до 21 А с разрешением 0,01 А;
    • Измерение: напряжения, силы тока, мощности (активная, реактивная, полная – P/S/Q), коэффициент мощности (Pf), пик фактора (Сf), гармоник напряжения и тока (до 40-й);
    • Формирование Uвых: синусоидальная форма, прямоугольное, треугольное напряжение, произвольной формы (Arb) и постоянное напряжение;
    • Произвольная форма (СПФ): свипирование (нарастание/ спад с заданной крутизной), изменение коэффициент амплитуды (до Cf =4), задание прерываний, перенапряжения, провалов, отклонения напряжения;
    • Редактирование Uвых и запись 16 сигналов произвольной формы: 8 типов синуса, 4 типа- треугольной формы, 4 типа прямоугольной формы (на длине 4096 точек);
    • Широкое меню выдачи Uвых и синхронизации (9 видов): внутренняя, внеш. источником (Ext Sinc), внутр.+внеш., синхронный режим (AC+DC-INT, AC-INT, DC-INT, AC+DC-EXT, AC-EXT, AC+DC-ADD, AC-ADD, AC+DC-Sync и AC-Sync);
    • Запись в память: 10 профилей настроек источника (ячейки М0…М9), 10 настроек «Профиль» (SEQ0…SEQ9), 10 настроек «Эмуляция» (SIM0 ~ SIM9);
    • Режимы защиты и блокировки: OVP/ OCP/ OPP/ OTP, сигнализация сбоя напряжения на выходе и неисправности вентилятора;
    • Большой цветной ЖК-дисплей (TFT, диагональ 11 см);
    • Небольшая масса и габаритные размеры (высота 3U);
    • Интерфейс: USB, LAN, RS-232, вход внешнего аналогового управления (Ext I/O).

  • Технические характеристики источника питания ASR-72050:

    Параметр ASR-72050/
    ASR-72050R    		 ASR-72050 (GPIB)/
    ASR-72050R (GPIB)    		 ASR-72100/
    ASR-72100R    		 ASR-72100 (GPIB+RS232)/
    ASR-72100R (GPIB)
    Режим «Формирование Uвых»
    ФУНКЦИОНАЛЬНЫЙ ВЫХОД
    Режим АС, DC, АС+ DC
    Выходная мощность 500 ВА 1000 ВА
    РЕЖИМ ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ VАС (1 ф 2 пр.)
    Диапазон напряжений 0,1…175 В скз / 0,1…350 Вскз (шкала «100В/ 200В»)
    Разрешение 0,1 В
    Погрешность установки ± 0,5 %*U установки +0,6 В / ± 1,2 В
    Максимальный выходной ток шкала «100В» 5 Аскз 10 Аскз
    шкала «200В» 2,5 Аскз 5 Аскз
    Максимальный пиковый ток шкала «100В» 20 Апик 40 Апик
    шкала «200В» 10 Апик 20 Апик
    Коэффициент мощности нагрузки (Pf) 0…1
    Максимальная выходная мощность 500 ВА 1000 ВА
    Диапазон частот (f) AC 40,00…999,9 Гц
    Разрешение 0,01 Гц (в диапазоне 1..99,99 Гц); 0,1 Гц (в диапазоне 100..999,9 Гц)
    Погрешность установки f ± 0,01% (в диапазоне 45..65 Гц); ± 0,02% (в диапазоне 40..999,9Гц)
    КНИ < 0,5 %
    Время установления U выход 100 мкс (тип)
    Нестабильность U выхода ± 0,15 % (при изменении тока нагрузки 0…100%; f=45…65 Гц)
    ± 0,2 % (при изменении напряжения питания)
    Диапазон установки начальной фазы при включении U выхода 0,0…359,9°
    Разрешение 0,1°
    РЕЖИМ ПОСТОЯННОЕ НАПРЯЖЕНИЕ VDC
    Диапазон напряжений 0,1…± 250 В/ 0,1…± 500 В (шкала «100В/ 200В»)
    Разрешение 0,1 В
    Погрешность установки ± 0,5 %*U установки +0,6В / ± 1,2 В
    Максимальный выходной ток шкала «100В» 5 Аскз 10 Аскз
    шкала «200В» 2,5 Аскз 5 Аскз
    Максимальный пиковый ток шкала «100В» 20 Апик 40 Апик
    шкала «200В» 10 Апик 20 Апик
    Максимальная выходная мощность 500 Вт 1000 Вт
    Нестабильность U выхода ± 0,5 % (при изм. тока нагрузки 0…100%)
    ± 0,2 % (при изменении напряжения питания)
    Уровень пульсаций 0,7 В скз/ 1,4 В скз (шкала «100В/ 200В»)
    Режим «Измерение» (шкала «100 В/ 200 В»)
    ПЕРЕМЕННОЕ (с.к.з) И ПОСТОЯННОЕ (Усред.)
    Погрешность измерения *1 СКЗ, Усред.*2 ± 0,5%*Uизм + 0,3В / 0,6 В
    Пиковый ± 0,7%*Uизм + 0,9В / 1,8 В
    ВЫХОДНОЕ НАПРЯЖЕНИЕ (ВОЛЬТМЕТР)
    Разрешение (45..65 Гц и DC) 0,1В
    ПЕРЕМЕННЫЙ (с.к.з) И ПОСТОЯННЫЙ (Усред.) ВЫХОДНОЙ ТОК (АМПЕРМЕТР)
    Погрешность измерения СКЗ, Усред. *3 ± 0,5%*Iизм + 0,02А / 0,02А (45..65 Гц и DC)
    ± 0,7%*Iизм + 0,04А / 0,04А (40…999,9 Гц)    		 ± 0,5%*Iизм + 0,04А / 0,02А (45..65 Гц и DC)
    ± 0,7%*Iизм + 0,08А / 0,04А (40…999,9 Гц)
    Разрешение 0,01 А
    Пиковый *4 ± 2%*Iизм +0,2А / 0,1А (45..65 Гц и DC) ± 2%*Iизм +0,2А / 0,1А (45..65 Гц и DC)
    Разрешение 0,1 А
    ВЫХОДНАЯ МОЩНОСТЬ (ВТ, ВА, ВАР) (ВАТТМЕТР)
    Пределы измерений 500 Вт (ВА, ВАР) 1000 Вт (ВА/ ВАР)
    Разрешение 0,1 Вт/ 1 Вт (ВА, ВАР)
    Погрешность измерения ± 2%*Pизм + 0,5 Вт (ВА, ВАР) ± 2%*Pизм + 1 Вт (ВА, ВАР)
    КОЭФФИЦИЕНТ МОЩНОСТИ НАГРУЗКИ (PF)
    Диапазон измерений 0,000…1,000
    Разрешение 0,001
    ПИК-ФАКТОР НАГРУЗКИ (СF)
    Диапазон измерений 0,00…50,00
    Разрешение 0,01
    ГАРМОНИКИ НАПРЯЖЕНИЯ U% (в реж. AC-INT 50/ 60 Гц)
    Максимальное число гармоник До 40-й включительно (для основной частоты)
    Предел измерения 175В / 350 В (полная шкала за 100%)
    Разрешение 0,01В (0,01%)
    Погрешность измерения ± 0,2 %*Uизм + 0,5 В/ 1 В (до 20-й гармоники);
    ± 0,3 %*Uизм + 0,5 В/ 1 В (21..40-я гармоника)
    ГАРМОНИКИ ТОКА I % (в реж. AC-INT 50/ 60 Гц)
    Максимальное число гармоник До 40-й включительно
    Предел измерения (полная шкала за 100%) 5 А/ 2,5 А 10 А/ 5 А
    Разрешение 0,01 А (0,01%)
    Погрешность измерения до 20-й гарм. ± 1,0 %*Iизм + 0,1А/ 0,05 А ± 1,0 %*Iизм + 0,2А/ 0,1 А
    21…40-я гарм. ± 1,5 %*Iизм + 0,1А/ 0,05 А ± 1,5 %*Iизм + 0,2А/ 0,1 А
    Режим «Последовательность» (Sequence) и функция «Эмуляция» (Simulate)
    РЕДАКТИРОВАНИЕ U ВЫХ
    Длина профиля до 999 шагов
    Длительность шага 0,1 мс…1000 с
    Состояния шага новое значение, поддержание, качание (нарастание/ спад)
    Число переходов (скачков) 1…9999 или непрерывное воспроизведение
    Задаваемые параметры DC/ AC (тип); частота; форма; вид синхронизации
    Программирование СПФ 16 ячеек (Arb1…Arb16); при помощи ПО и внешнего ПК
    Формирование «Профиль» 10 настроек (SEQ0…SEQ9)
    Формирование «Эмуляция» 10 настроек (SIM0 ~ SIM9)
    Длина СПФ 4096
    Разрядность ЦАП 16 бит
    ОБЩИЕ ДАННЫЕ
    Дисплей Цветной ЖКИ (TFT), диагональ 11 см
    Внутренняя память 4 ячейки (профили настроек M0- M9)
    Запись/ вызов данных USB-flash или во внутреннюю память (Local)
    Напряжение питания (1Ф) 100-240В (автовыбор), диапазон частот 47-63 Гц
    Потребляемая мощность ≤ 800 ВА ≤ 1500 ВА
    Максимальный входящий ток шкала «100В» 8 А 15 А
    шкала «200 В» 4 А 7,5 А
    КПД (типично)/ Pf 0,95 (шкала «100В»); 0,90 (шкала «200В»)
    Интерфейс USB, LAN, RS-232 USB, LAN, RS-232, GPIB USB, LAN, RS-232 USB, LAN, RS-232, GPIB
    Габаритные размеры 285 × 124 × 480 мм 213 × 124 × 480 мм
    Масса 11,5 кг 10,5 кг
    Условия эксплуатации 0…40 °С (относительной влажности 20…80% /RH)
    Хранение -10.. 70 °С (относительной влажности < 90%/ RH)

    Примечание:
    *1 – в режиме AC отображение для Uвых 17,5В…175В / 35 В…350В. В режиме DC: для Uвых 25В…250В/ 50В…500В.
    *2 – отображается ср. кв. значение (RMS) переменного напряжения в режимах AC/ AC +DC и усредненное значение (AVG) в режиме выдачи источником постоянного Uвых (DC).
    *3 - Для выходного тока в диапазоне 5%... 100% от максимального значения.
    *4 - Для выходного тока в диапазоне 5%... 100% от максимального пикового тока в режиме AC и для выходного тока в 5%... 100% максимального мгновенного значения тока в режиме DC.

    Модель Мощность Максимальный I выход Максимальный U выход Выход на передней панели
    ASR-72050, ASR-72050 (GPIB) 500 ВА 5 / 2,5 A 350 Вскз / 500 В постоянный да (3-х конт. евророзетка)
    ASR-72100, ASR-72100 (GPIB+RS232) 1000 ВА 10 / 5 A 350 Вскз / 500 В постоянный да (3-х конт. евророзетка)
    ASR-72050R, ASR-72050R (GPIB) 500 ВА 5 / 2,5 A 350 Вскз / 500 В постоянный нет
    ASR-72100R, ASR-72100R (GPIB) 1000 ВА 10 / 5 A 350 Вскз / 500 В постоянный нет

  • Комплект поставки ASR-72050

    № Наименование Количество
    1 Источник питания ASR-72050 1
    2 Кабель питания 1
    3 Крышка входных гнезд сетевого питания 1
    4 Крышка гнезд удаленной нагрузки 1
    5 Соединительные провода (красный/черный) 1 комплект
    6 Интерфейсный кабель USB 1
    7 Руководство по эксплуатации 1
