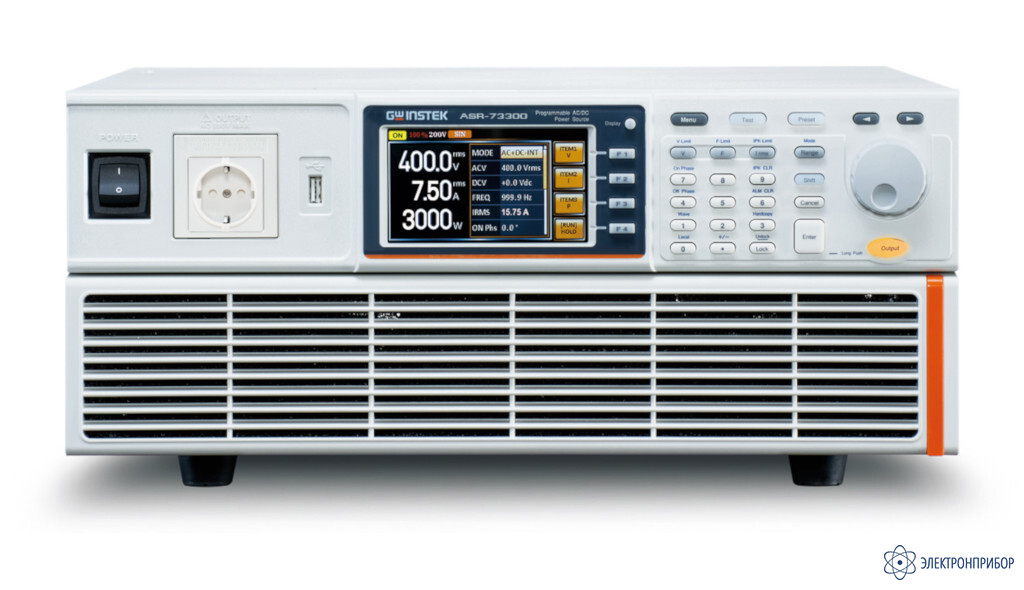

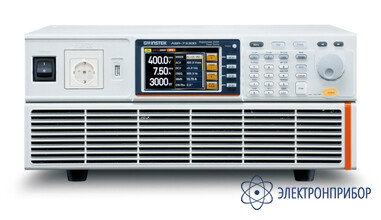

ASR-73300 — источник питания

Код товара: 60092
  • 2-3 дня
    Акция

    Особенности источника питания ASR-73300:

    • Функциональность «3 в 1»: прецизионный источник переменного (AC), постоянного напряжения (DC), а также переменного напряжения с постоянным смещением (АС+ DC), многофункциональный измеритель параметров электропитания нагрузки;
    • Максимальное U вых: постоянное/DC до ±570 В; переменное/AC до ~400 В скз (частота 40…999,9 Гц) ;
    • Pвых  до 3000 ВА , широкий диапазон установки выходных параметров (в т.ч. начальной фазы Uвых);
    • Стандартная электророзетка на передней панели для подключения нагрузки;
    • Измерение: напряжения, силы тока, мощности (активная, реактивная, полная – P/S/Q), коэффициент мощности (Pf), пик фактора (Сf), гармоник напряжения и тока (до 40-й);
    • Формирование Uвых: синусоидальная форма, прямоугольное, треугольное напряжение, произвольной формы (Arb) и постоянное напряжение;
    • Произвольная форма (СПФ): свипирование (нарастание/ спад с заданной крутизной), изменение коэффициента амплитуды (до Cf =6), задание прерываний, перенапряжения, провалов, отклонения напряжения;
    • Возможность установки защитного ограничения: по пик. току (Ipeak-Lim), по напряжению (V-Lim) и по частоте (F-Lim);
    • Редактирование Uвых и запись 16 сигналов произвольной формы: 8 типов синуса, 4 типа- треугольной формы, 4 типа прямоугольной формы (на длине 4096 точек);
    • Широкое меню синхронизации и выдачи Uвых (9 видов): внутренняя, внеш. источником (Ext Sinc), внутр.+внеш., синхронный режим в каждой из функций (AC+DC-INT, AC-INT, DC-INT, AC+DC-EXT, AC-EXT, AC+DC-ADD, AC-ADD, AC+DCSync и AC-Sync). Внешний синхровход Ext.;
    • Запись в память: 10 профилей настроек источника (ячейки М0…М9), 10 настроек «Профиль» (SEQ0…SEQ9), 10 настроек «Эмуляция» (SIM0 ~ SIM9) ;
    • Режимы защиты и блокировки (сигнализация): OVP/ OCP/ OPP/ OTP, «сбой напряжения на выходе», «неисправность вентилятора»;
    • Большой цветной графический ЖК-дисплей (TFT, диагональ 11 см);

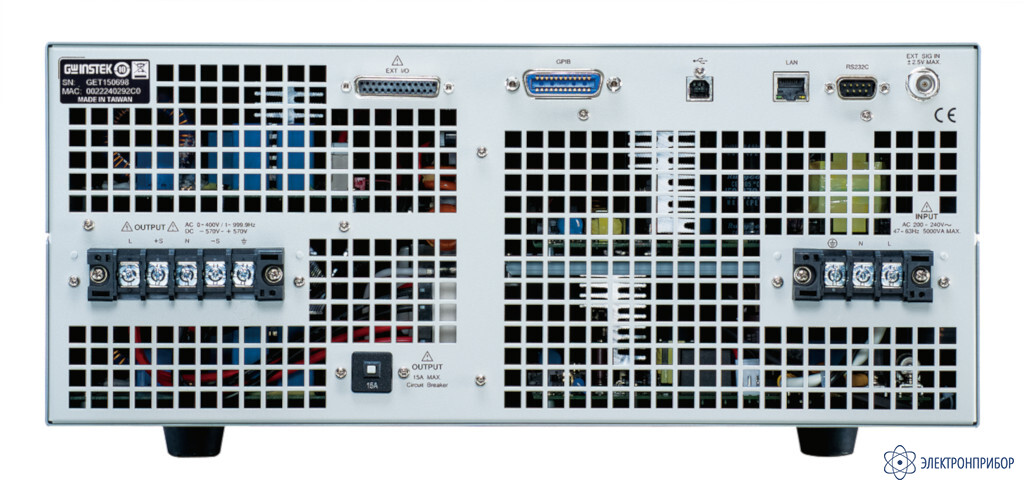

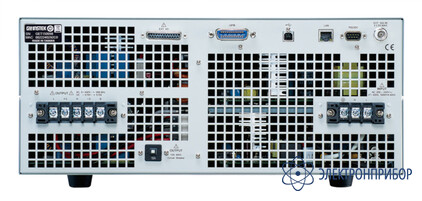

    • Интерфейс USB, LAN, RS-232, GPIB, порт аналогового управления (I/O);
    • Возможность объединения 3-х источников для формирования 3Ф системы электропитания (требуется опция ASR-002).

  • Технические характеристики источника питания ASR-73300:

    Модель Мощность Максимальный I выход (AC/ DC)* Максимальный U выход (AC/ DC)* Выход на передней панели
    ASR-73200 2000 ВА 10 A / 60 А пик 400 В скз / ± 570 В пост да (3-х контактная евророзетка)
    ASR-73300 3000 ВА 15 A / 90 А пик 400 В скз / ± 570 В пост да (3-х контактная евророзетка)
    ASR-73400 4000 ВА 20 A / 120 Апик 400 В скз / ± 570 В пост да (3-х контактная евророзетка)

    * - для шкалы «200 В» (при активации настройки в меню)

    Параметр ASR-73200 ASR-73300 ASR-73400
    Функциональный выход
    Режим (1Ф, 2-х пр.) АС, DC, АС+ DC
    Максимальная выходная мощность 2000 ВА 3000 ВА 4000 ВА
    Режим переменное напряжение VАС (1 ф 2 пр.)
    Диапазон напряжений 0,1…200 В скз / 0,1…400 Вскз (Диапазон «100В/ 200В»)
    Разрешение 0,1 В
    Погрешность установки Диапазон «100В» ± 1 %*Uуст. + 1В
    Диапазон «200В» ± 1 %*Uуст. + 2В
    Максимальная выходной ток (скз) Диапазон «100В» 20А скз 30А скз 40А скз
    Диапазон «200В» 10А скз 15А скз 20А скз
    Максимальная пиковый ток Диапазон «100В» 120А пик 180А пик 240А пик
    Диапазон «200В» 60А пик 90А пик 120А пик
    Коэффициент мощности нагрузки (Pf) 0…1
    Диапазон частот (f) AC 40,00…999,9 Гц
    AC+DC 1,0…999,9 Гц
    Разрешение 0,01 Гц (в Диапазон 1..99,99 Гц); 0,1 Гц (в Диапазон 100..999,9 Гц)
    Погрешность установки f ± 0,02%
    Коэффициент гармоник (Кг) < 0,2% (50/60Гц); < 0,5% (500…999,9Гц)
    Время установления Uвых ≤ 100 мкс (тип.)
    Нестабильность U вых £ 0,5 % (при измерении тока нагрузки 0…100%; f=45…65 Гц) £ 0,2 % (при изменении напряжения питания)
    Диапазон нач. фазы Uвых 0…359° (при Вкл./ Выкл.)
    Разрешение установки 1°
    Режим постоянное напряжение VDC
    Диапазон напряжений 0,1…± 285 В/ 0,1…± 570 В (Диапазон «100В/ 200В»)
    Разрешение 0,1 В
    Погрешность установки Диапазон «100В» ± 1 %*Uуст. + 1В
    Диапазон «200В» ± 1 %*Uуст. + 2В
    Максимальная выходной постоянный ток Диапазон «100В 20А 30А 40А
    Диапазон «200В» 10А 15А 20А
    Максимальнаяпик. ток Диапазон «100В» 120А пик 180А пик 240А пик
    Диапазон «200В» 60А пик 90А пик 120А пик
    Максимальная выходная мощность 2000 Вт 3000 Вт 4000 Вт
    Нестабильность U вых £ 0,5 % (при измерении тока нагрузки 0…100%) £ 0,2 % (при изменении напряжения питания)
    Уровень пульсаций 1 Вскз/ 2 Вскз (Диапазон «100В/ 200В»)
    Переменное (с.к.з) и постоянное (Усредненное) выходное напряжение (Вольтметр)
    Погрешность измерения*1 (45..65 Гц и DC) СКЗ, Усредненные* 2 ± 0,5%*Uизм + 0,5В/ 1 В
    Пиковый ± 0,7%*Uизм + 1В/ 2 В
    Разрешение 0,1 Вскз; 0,1 Впик
    Переменный (с.к.з) и постоянный (Усредненное) выходной ток (Вольтметр)
    Погрешность измерения СКЗ, Усредненные *3 ± 0,5%*I>изм + 0,1А/ 0,25А (45-65 Гц и DC) ± 0,7%*Iизм + 0,2А / 0,1А (40…999,9 Гц) ± 0,5%*Iизм + 0,15А / 0,08А (45-65 Гц и DC) ± 0,7%*Iизм + 0,3А/ 0,15А (40…999,9 Гц) ± 0,5%*Iизм + 0,2А / 0,1А (45-65 Гц и DC) ± 0,7%*Iизм + 0,4А/ 0,2А (40…999,9 Гц
    Разрешение 0,01Аскз
    Пиковый *4 ± 2%*Iизм +0,5А/ 0,1А (45..65 Гц и DC) ± 2%*Iизм +0,8А/ 0,4А (45..65 Гц и DC) ± 2%*Iизм +1А/ 0,5А (45..65 Гц и DC)
    Разрешение 0,1Апик
    Выходная мощность (ВТ, ВА, ВАР) (Ваттметр)
    Пределы измерений 2000 Вт (ВА, ВАР) 3000 Вт (ВА, ВАР) ) 4000 Вт (ВА, ВАР)
    Разрешение 1 Вт ( 1 ВА, 1 ВАР)
    Погрешность измерения (акт./ полн./ реакт.) ± 2%*Pизм + 2 Вт (ВА, ВАР) ± 2%*Pизм + 3 Вт (ВА, ВАР) ± 2%*Pизм + 4 Вт (ВА, ВАР)
    Коэффициент мощности нагрузки (PF)
    Диапазон измерений 0,001…1,000
    Разрешение 0,001
    Пик-фактор нагрузки (СF)
    Диапазон измерений 0,01…50,00
    Разрешение 0,01
    Гармоники напряжения HARM U% (в режиме AC-INT 50/ 60 Гц)
    Максимальная число гармоник До 40-й включительно (для основной частоты
    Предел измерения 200В / 400 В (полная шкала за 100%)
    Разрешение (скз) 0,1В (0,1%)
    Погрешность измерения ± ± 0,2 %*Uизм + 0,5 В/ 1 В (до 20-й гармоники); ± 0,3 %*Uизм + 0,5 В/ 1 В (21..40-я гармоника)
    Гармоники тока HARM I % (в режиме AC-INT 50/ 60 Гц)
    Максимальная число гармоник До 40-й включительно (для основной частоты)
    Предел измерения (полная шкала за 100%) 20 А/ 10 А 30 А/ 15 А 40 А/ 20 А
    Разрешение (скз) 0,01 А (0,1%)
    Погрешность измерения до 20-й гарм. ± 1,0 %*Iизм + 0,4А/ 0,2 А ± 1,0 %*Iизм + 0,6А/ 0,3 А ± 1,0 %*Iизм + 0,8А/ 0,4 А
    21…40-я гарм. ± 1,5 %*Iизм + 0,4А/ 0,2 А ± 1,5 %*Iизм + 0,6А/ 0,3 А ± 1,5 %*Iизм + 0,8А/ 0,4 А
    Режим «Последовательность» (Sequence) и функция «Эмуляция» (Simulate)
    Редактирование и воспроизведение U вых
    Длина 1 профиля (Seq) до 999 шагов
    Длительность шага 0,1 мс…1000 с
    Состояния шага Новое значение, поддержание, качание (нараст./ спад)
    Число переходов (скачков) 1…9999 или непрерывное воспроизведение
    Настраиваемые параметры DC/ AC (тип); частота; форма; вид синхронизации
    Программирование СПФ 16 ячеек (Arb1…Arb16); при помощи ПО и внешнего ПК
    Режим «Профили Uвых» 10 настроек (SEQ0…SEQ9)
    Режим «Эмуляция Uвых» 10 настроек (SIM0 ~ SIM9)
    Длина СПФ 4096
    Разрядность ЦАП 16 бит
    Общие данные
    Дисплей Цветной ЖКИ (TFT), диагональ 11 см.
    Внутренняя память 4 ячейки (профили настроек M0- M9)
    Запись/ вызов данных USB-flash или во внутреннюю память (Local)
    Напряжение питания (1Ф) 180-264 В (автовыбор), диапазон частот 47-63 Гц
    Потребляемая мощность ≤ 2500 ВА ≤ 3750 ВА ≤ 5000 ВА
    Максимальный входящий ток 15А 22,5А 30А
    КПД / Pf (типично) 0,95 (Диапазон «100В»); 0,90 (Диапазон «200В»)
    Интерфейс ДУ USB, LAN, RS-232, GPIB
    Габаритные размеры 430 × 176 × 550 мм
    Масса 25 кг4
    Условия эксплуатации 0…40 °С (относительной влажности 20…80% /RH)
    Хранение -10.. 70 °С (относительной влажности < 90%/ RH)

    *- Управляющее ПО (control software) и USB Driver в свободном скачивании на сайте производителя компании GW Instek.
    Примечание:
    1 – в режиме AC отображение для Uвых 20В…200 В/ 40 В…400 В. В режиме DC: для Uвых 1В…100 В/ 2В…200 В.
    2 – отображается ср. кв. значение (RMS) переменного напряжения в режимах AC/ AC +DC и усредненное значение (AVG) в режиме выдачи источником постоянного Uвых (DC).
    3 - Для выходного тока в диапазоне 5%...100% от максимального значения.
    4 - Для выходного тока в диапазоне 5%...100% от максимального пикового тока в режиме AC и для выходного тока в 5%... 100% максимального мгновенного значения тока в режиме DC.

  • Комплект поставки ASR-73300

    № Наименование Количество
    1 Источник питания ASR-73300 1
    2 Кабель питания 1
    3 Комплект крышек входных/ выходных гнезд и клемм удаленной нагрузки 1
    4 кабель USB 1
    5 Адаптер для монтажа в 19 стойку (GRA-442-E) 1
    5 Руководство по эксплуатации 1
