ASR-76450 — источник питания

Код товара: 75110

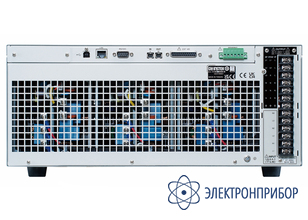

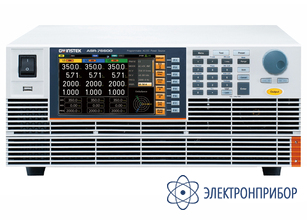

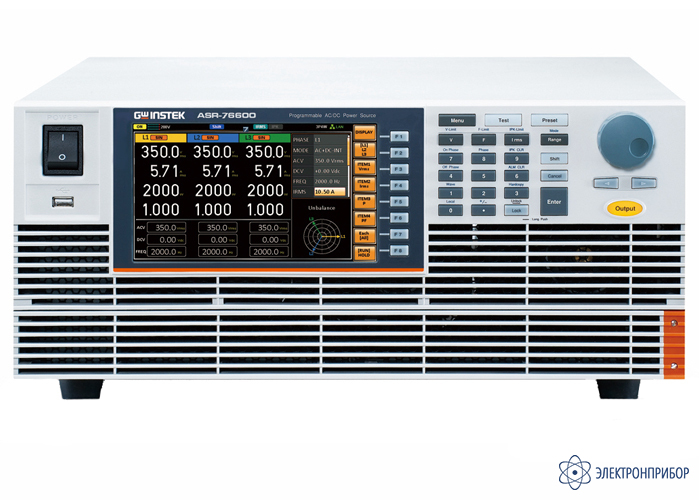

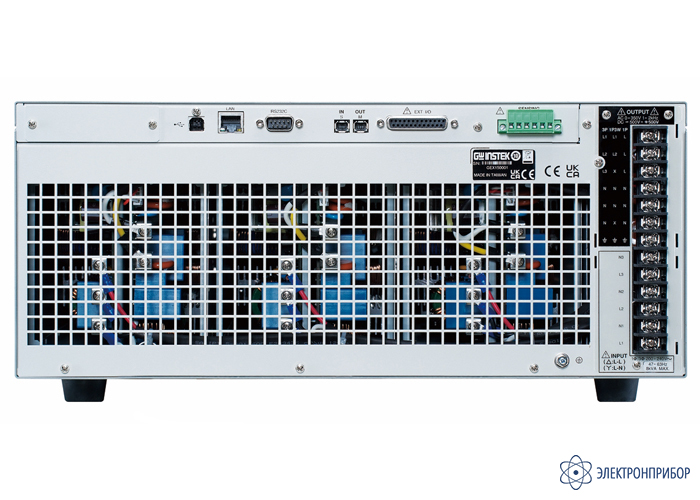

  • Источник питания ASR-76450 Источник питания ASR-76450

    Особенности источника питания ASR-76450:

    • Моноблочное исполнение (4 U): выходная мощность до 4,5 кВт;
    • Функция многоканального выхода: поддержка выдачи переменного напряжения по схеме 1P2W/ 1P3W/ 3P4W (1Ф2пр./ 1Ф3пр./ 3Ф4пр. – соответственно);
    • Максимальное переменное Uвых (AC): фазное ~350 Вскз; линейное ~700 Вскз;
    • Максимальное выходное напряжение постоянного тока (DC): 1000 В;
    • Функция выдачи переменного трехфазного напряжения (сбалансированное/ несимметричное);
    • Регулировка импеданса выхода (Output Impedance L1,L2,L3): Lвых 0,0…2000 мкГн, Rвых 0,0 - 1 Ом;
    • Двухканальная функция контроля выходного напряжения/ тока;
    • Функция редактирования выходных профилей и режим эмуляции на выходе;
    • Мощные ресурсы редактирования и выдачи сигналов произвольной формы (более 40 типов встроенных типов сигналов произвольной формы);
    • Схема сигнализации об аварии выходного напряжения (Phase Failure);
    • Тип воспроизведения выходного напряжения: INT, EXT, ADD, SYN, VCA* (+ 10 режимов синхронизации при выдаче Uвых);
    • Функция измерения гармоник (до 100-й компоненты);
    • Расширенное управление веб-сервером для поддержки функций сбора/ acquisition и регистрации данных/ data logger;
    • Параллельное соединение для увеличения выходной мощности (до 6-х блоков);
    • Интерфейсы (стандартно): RS-232C, USB, LAN, аналоговый порт (Ext I/O);
    • Дополнительно (опции): CAN BUS, DeviceNet, GPIB.

  • Технические характеристики источника питания ASR-76450:

    Параметр Значение
    ASR-76450 ASR-76600
    Режим «Формирование Uвых»
    Функциональный выход
    Режим АС, DC, АС + DC
    Выходная мощность (в зависимости от типа системы) 4,5 кВА (1P2W, 3P4W), 3 кВА (1P3W) 6 кВА (1P2W, 3P4W), 4 кВА (1P3W)
    Режим переменное напряжение VАС
    Диапазон напряжений *1 (фазное) Синус, прямоугольник 0,01 - 175,0 В / 0,1 - 350,0 В
    Треугольник, произвольная форма 0,01 - 500 Вп-п / 0,1…1000 Вп-п
    Диапазон напряжений *2 (линейное) Синус, прямоугольник 1P3W: 0,01 - 350,0 В/ 0,01 - 700,0 В
    3P4W: 0,01 - 303,1 В/ 0,01 - 606,2 В
    Треугольник, произвольная форма 1P3W: 0,01 - 1000 Вп-п/ 0,01 - 2000 Вп-п
    3P4W: 0,01 - 866,0 Вп-п/ 0,01 - 1732 Вп-п
    Разрешение 0,01 В / 0,1 В
    Погрешность установки *3 ± 0,5 %*Uуст. +0,6 В / ± 1,2 В
    Максимальная выходной ток (скз) *4 1P2W 45 А скз / 22,5 А скз 60 А скз / 30 А скз
    1P3W, 3P4W 15 А скз / 7,5 А скз 20 А / 10 А скз
    Максимальный пиковый ток *5 Смотреть примечание
    Коэффициент мощности нагрузки (Pf) *6 0…1
    Максимальная выходная мощность 4,5 кВА 6 кВА
    Диапазон частот (f) AC 15…2000 Гц
    AC+DC 1,0…2000 Гц
    Разрешение 0,01 Гц; 0,1 Гц
    Погрешность установки f ± 0,01%
    КНИ (Output Distortion) <0,3% (1-100 Гц), <0.5% (100,1- 500 Гц), <1% (500,1 - 2000 Гц)
    Нестабильность U вых ≤ 0,005 %
    Диапазон установки начальной фазы *7 (при включении Uвых) 0,0…359,9° (произв. / фикс. знач.); разрешение 0,1° (1 Гц…. 500 Гц), 1° (500 …2000 Гц)
    Диапазон установки конечной *7 (при выключении Uвых) 0,0…359,9° (произв. / фикс. знач.); разрешение 0,1° (1 Гц…. 500 Гц), 1° (500 …2000 Гц)
    Погрешность установки *8 ±1° (45 Гц … 60 Гц) / ±2° (15 Гц…2000 Гц)
    Разрешение 0,1°
    Режим постоянное напряжение VDC
    Диапазон напряжений ±0,1… ±250 В/ ±0,1…±500 В
    Разрешение 0,01 В / 0,1 В
    Погрешность установки *9 ± 0,3 %*Uуст. +0,3 В / 0,6 В
    Максимальный ток *10 45 А / 22 А 60 А / 30 А
    Максимальный пиковый ток *11 Смотреть примечание
    Максимальная выходная мощность 500 Вт 500 Вт
    Нестабильность U вых ≤ 0,1 %
    Уровень пульсаций 0,5 Вскз / 1 Вскз
    Режим «Измерение» (шкала «100 В/ 200 В»)
    Переменное (с.к.з) и постоянное (Средн.) выходное напряжение *12 *13 (ВОЛЬТМЕТР)
    Погрешность измерения (45..65 Гц и DC) СКЗ, Усред. ± 0,5%*Uизм + 0,5 В / 1 В (45 Гц … 60 Гц, DC)
    ± 0,7%*Uизм + 1 В / 2 В (15 Гц … 2000 Гц)
    Пиковый *14 ± 2%*Uизм + 1 В / 2 В
    Разрешение 0,01 В / 0,1В
    Переменный (с.к.з) и постоянный (Средн.) выходной ток *15 (АМПЕРМЕТР)
    Погрешность измерения СКЗ, Усред. ± 0,5%*Iизм + 0,1 А / 0,05 А (45…65 Гц и DC)
    ± 0,7%*Iизм + 0,2 А / 0,1 А (15…2000 Гц) *1    		 ± 0,5%*Iизм + 0,05 А / 0,03 А (45…65 Гц и DC)
    ± 0,7%*Iизм + 0,1 А / 0,05 А (15…2000 Гц) *1
    Пиковый *16 ± 2%*Iизм +1 А / 0,5 А (45...65 Гц и DC) ± 2%*Iизм +0,5 А / 0,25 А (45...65 Гц и DC)
    Разрешение 0,01 А / 0,1 А
    Выходная мощность (ВТ, ВА, ВАР) *17 *18 (ВАТТМЕТР)
    Разрешение 0,1 Вт / 1 Вт (ВА, ВАР)
    Погрешность измерения ± 1%*Pизм + 3 Вт *19
    ± 2%*Pизм + 6 ВА (ВАР) *20    		 ± 1%*Pизм + 1 Вт *19
    ± 2%*Pизм + 2 ВА (ВАР) *20
    Коэффициент мощности нагрузки (PF)
    Диапазон измерений 0,001…1,000
    Разрешение 0,001
    Гармоники напряжения U% *21 (в режиме AC-INT 50/ 60 Гц)
    Максимальное число гармоник До 100-й включительно (для основной частоты)
    Предел измерения 200 В / 400 В (полная шкала за 100%)
    Разрешение 0,01 В / 0,1 В (0,01%)
    Погрешность измерения *23 ± 0,2 %*Uизм + 0,5 В/ 1 В (до 20-й гармоники);
    ± 0,3 %*Uизм + 0,5 В/ 1 В (20-я..100-я гармоника)
    Гармоники тока I% *21 (в режиме AC-INT 50/ 60 Гц)
    Максимальное число гармоник До 100-й включительно
    Предел измерения (полная шкала за 100%) 63 А / 31,5 А 21 А/ 10,5 А
    Разрешение 0,01 А / 0,1 А (0,01%)
    Погрешность измерения *23 до 20-й гармоники ± 1,0 %*Iизм + 1,5А/ 0,75 А ± 1,0 %*Iизм + 0,5 А/ 0,25 А
    20…100-я гармоники ± 1,5 %*Iизм + 1,5А/ 0,75 А ± 1,5 %*Iизм + 0,5 А/ 0,25 А
    Общие данные
    Дисплей Цветной ЖКИ (TFT), диагональ 17,78 см
    Входное электропитание/ AC Input (в зависимости от системы Uвых) 1P2W 180 - 264 В
    3P3W_△ 180 - 264 В (L-L)
    3P4W_Y 180 - 264 В (L-N)
    Частота напряжения входящего питания 47 – 63 Гц
    Коэффициент Мощности* (шкала «200Vac») 0,95 (тип.)
    Схемы защиты и установка лимитов допуска UVP, OVP, OCP, OTP, OPP, авария вентилятора (Fan Fail), лимиты по току (Limit): Peak Current / RMS Current
    Внутренняя память 16 ячеек
    Интерфейс ДУ USB, LAN, RS-232,
    Опции: CAN BUS, DeviceNet, GPIB
    Габаритные размеры 430 × 176 × 590 мм
    Масса ~40 кг
    Условия эксплуатации 0…40 °С (относительная влажность 20…80% /RH)
    Хранение -10.. 70 °С (относительная влажность < 90%/ RH)

    Примечания:
    *1 Для настройки фазного напряжения на многофазном выходе. В режиме баланса все фазы настраиваются совместно, а в режиме дисбаланса каждая фаза устанавливается индивидуально.
    *2 Y соединение 4-х проводное, Delta-соединение 4-х проводное.
    *3 Для выходного напряжения от 10 В до 175 В / от 20 В до 350 В, синусоидальная волна, выходная частота от 45 Гц до 65 Гц, без нагрузки, настройка напряжения постоянного тока 0 В (режим AC+DC) и 23°C. ± 5°С. Для настройки фазного напряжения на многофазном выходе.
    *4 Если выходное напряжение выше номинального значения, оно ограничено для обеспечения допустимой мощности. Если имеются наложения постоянного тока, активный ток AC+DC соответствует максимальному току. В случае 40 Гц или ниже или 400 Гц или выше, а температура окружающей среды составляет 40 градусов или выше, максимальный ток может уменьшиться.
    *5 Максимальный пиковый ток в режиме АС определяется выражением: Iпик = Iскз х х4, По выпрямляющей нагрузке конденсаторного входа. Ограничено по максимальному току.
    *6 Внешняя подача энергии или регенерация, если мощность обратного потока превышает короткую, невозможна.
    *7 Фазы L1, L2 и L3 могут быть установлены независимо в независимом режиме на многофазном выходе.
    *8 Может быть установлен только в независимом режиме многофазного вывода.
    *9 При выходном напряжении от -250 В до -10 В, от +10 В до +250 В / от -500 В до -20 В, от +20 В до +500 В, без нагрузки, переменное напряжение устанавливается равным 0 В (режим AC+DC) и 23°C ± 5°C.
    *10 Если выходное напряжение выше номинального значения, оно ограничено для обеспечения допустимой мощности. Если есть наложения переменного тока, активный ток переменного + постоянного тока соответствует максимальному току. При температуре окружающей среды 40 градусов и выше максимальный ток может уменьшиться.
    *11 Максимальный пиковый ток в режиме DС определяется выражением: Iпик = Iскз х х4.
    *12 Для многофазного выхода спецификация указана для фазного напряжения, и отображение среднего значения постоянного тока невозможно выбрать.
    *13 Значения точности указаны для случая, когда выходное напряжение находится в пределах диапазона настройки напряжения.
    *14 Точность указана только для выходного сигнала постоянного тока или синусоидального сигнала.
    *15 Значения точности указаны для случая, когда выходной ток составляет от 5% до 100% максимального тока.
    *16 Точность указана только для выходного сигнала постоянного тока или синусоидального сигнала.
    *17 Для выходного напряжения 50 В или выше выходной ток в диапазоне от 10 % до 100 % максимального тока постоянного тока или выходная частота от 45 Гц до 65 Гц.
    *18 Полная и реактивная мощности не отображаются в режиме постоянного тока.
    *19 Для нагрузки с коэффициентом мощности 0,5 и выше.
    *20 Для нагрузки с коэффициентом мощности 0,5 и ниже.
    *21 Измерение не соответствует IEC или другому стандарту. Фазное напряжение и фазный ток.
    *22 Для выходного напряжения от 10 В до 175 В / от 20 В до 350 В.
    *23 Выходной ток в диапазоне от 5 % до 100 % максимального тока.

  • Комплект поставки ASR-76450

    № Наименование Количество
    1 Источник питания ASR-76450 1

    Дополнительные опции ASR-76450

    (Поставляется за отдельную плату)

    № Наименование
    1 ASR-003 Интерфейс GPIB
    2 ASR-004 Интерфейсная плата DeviceNet
    3 ASR-005 Интерфейс CAN
    4 ASR-006 Кабель для параллельного внешнего соединения ИП «Ведущий-Ведомый» (длина 31 см)
    5 GTL-232 Кабель RS-232C
    6 GTL-248 Кабель GPIB
    7 GRA-451 Адаптер для монтажа в стойку (EIA): комплект аксессуаров для установки ИП в стандартный 19” шкаф
    8 GPW-009 6RVV3 кабель питания, 3х2,5 мм2, длина 3 м, исполнение RVS3-5*3P (тип VDE/ Европа)
    9 GPW-012 6RVV5 кабель питания, 5х2,5 мм2, длина 3 м, исполнение RVS3-5*5P (тип VDE/ Европа)
    10 GPW-015 6RVV4 кабель питания, 4х2,5 мм2, длина 3 м, исполнение RVS3-5*4P (тип VDE/ Европа)
