Б5-71КИП — источник питания постоянного тока

Код товара: 50957
  • 89038-23

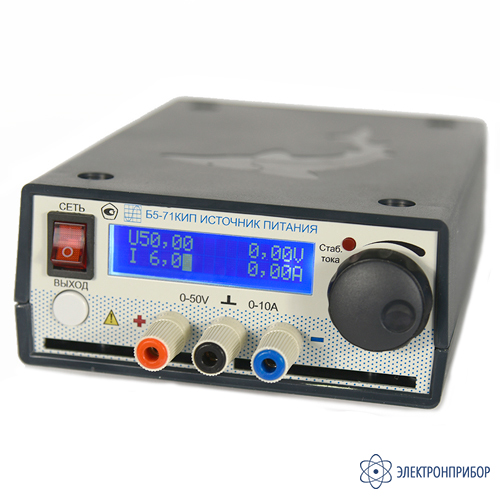

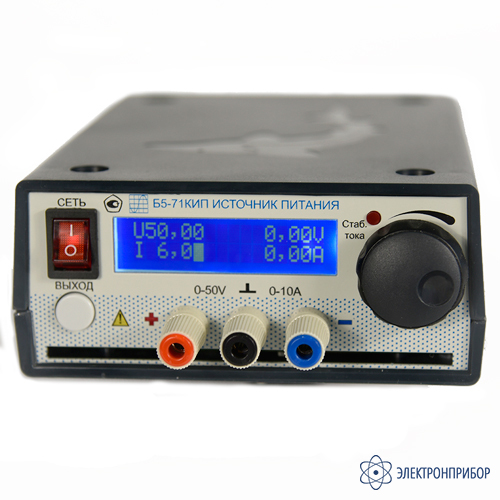

    Источник питания постоянного тока Б5-71КИП Источник питания постоянного тока Б5-71КИП Источник питания постоянного тока Б5-71КИП
    Является модификацией Б5-71КИП

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89038-23 до 17.05.2028

    Сертификаты

    Назначение источника питания постоянного тока Б5-71КИП:

    Б5-71КИП - это лабораторный источник питания постоянного тока. Прибор предназначен для питания радиотехнических и электротехнических устройств нормированным по характеристикам, стабилизированным напряжением постоянного тока или постоянным током.

    Источник питания может применяться при производстве и ремонте радиоэлектронной аппаратуры различного назначения, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях. Также изделие можно использовать при проведении поверки измерительных приборов и иной аппаратуры. Б5-71КИП имеет возможность последовательного и параллельного включения с однотипными источниками.

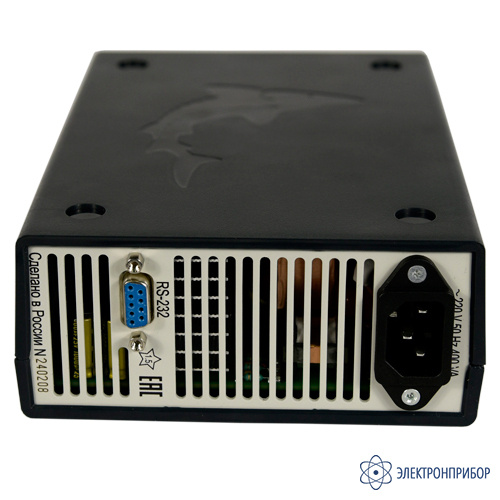

    Источник питания оснащается интерфейсом RS-232, что позволяет осуществлять обмен данными с персональным компьютером.

    Преимущества источника питания постоянного тока Б5-71КИП:

    Источник питания Б5-71КИП  является переносным, выполнен в пластмассовом корпусе, в настольном исполнении, рассчитан на длительный режим работы.

    Лабораторный источник питания Б5-71КИП - это прибор, построенный на современной элементной базе по инверторной схеме с линейным регулятором, имеющий в своей основе высокопроизводительный микроконтроллер - что позволило добиться превосходных параметров, таких как:

    • минимальный уровень пульсаций;
    • оптимальный режим энергосбережения;
    • высокая скорость и точность установки значений, не достижимые в ранее выпускаемых моделях источников питания данной ценовой категории, в том числе и зарубежных производителей;
    • высококонтрастный LCD дисплей с мягкой подсветкой и энкодер обеспечивают дружественный интерфейс, позволяющий максимально повысить удобство в работе с источником питания;
    • внутренний высокостабильный источник опорного напряжения и прецизионный АЦП обеспечивает прекрасную долгосрочную стабильность выходных параметров при изменяющейся нагрузке.

    Ручное управление обеспечивается инкрементальным квадратурным энкодером с функцией нажатия. При изменении скорости вращения энкодера происходит изменение шага перестройки параметра, что позволяет минимальными действиями установить требуемые значения.

    Через экранное меню дисплея доступны следующие настройки:

    • предустановка для быстрого выбора параметров с возможностью правки пользователем;
    • установка ограничений по максимальному напряжению, силе тока и мощности;
    • управление интерфейсом, состоянием и скоростью соединения, и режимом ДУ;
    • управление отображением параметров в основном режиме отображения;
    • калибровка метрологических параметров (защищено паролем);
    • сброс настроек до значений по-умолчанию.

    Кроме ручного управления доступно дистанционное управления посредством одного из опционально устанавливаемых интерфейсов USB, RS-232 по системе команд совместимой со стандартом SCPI. Что позволяет интегрировать источник питания в автоматизированную информационную систему (АИС).

    В источнике питания Б5-71КИП при наличии опции RS-232 доступен режим ДУ, который позволяет выполнять дистанционное управление состоянием выхода, с помощью изменения состояния на конце проводной линии напряжением или значением сопротивлени

    В источнике питания Б5-71КИП доступны для изменения отображения измеренных параметров в основном режиме, следующие варианты: напряжение и ток V/A (вольт / ампер), напряжение и мощность V/W (вольт / ватт), ток и мощность A/W (ампер / ватт), количество энергии и время Wh/h (ватт-часы / часы), электрический заряд и время Ah/h (ампер-часы / часы), электрический заряд и время C/s (кулон / секунда).

    Источники питания Б5-71КИП имеют расширенную вольтамперную характеристику (ВАХ) функции выходного напряжения от силы выходного тока при ограничении максимальной мощности. Что позволяет при минимальных габаритах источника питания обеспечивать широкий диапазон выходных значений напряжения и силы тока.

  • Сравнительные характеристики источников питания постоянного тока серии Б5-71 КИП:

    Модификация Выходное напряжение Выходной ток Максимальная выходная мощность
    Б5-71КИП 0…50 В 0…10 А 300 Вт
    Б5-71КИП (75В) опция 1 0…75 В 0…10 А 300 Вт
    Б5-71КИП (16А) опция 2 0…50 В 0…16 А 300 Вт

    Технические характеристики источника питания постоянного тока Б5-71 КИП:

    Параметр Значение
    Б5-71КИП Б5-71КИП (75В) опция 1 Б5-71КИП (16А) опция 2
    Установка выходных параметров
    Диапазон напряжения (Uвых) 0…50 В 0…75 В 0…50 В
    Диапазон тока (Iвых) 0…10 А 0…10 А 0…16 А
    Дискретность установки напряжения 10 мВ (1 мВ опция HR)
    Дискретность установки тока 10 мА (1 мА опция HR)
    Погрешность установки напряжения ±0,05 % + 10 мВ ±0,05 % + 15 мВ ±0,05 % + 10 мВ
    Погрешность измерения выходного напряжения ±0,2 % + 20 мВ ±0,2 % + 30 мВ ±0,2 % + 20 мВ
    Погрешность установки силы тока ±0,5 % + 25 мА ±0,5 % + 25 мА ±0,5 % + 40 мА
    Погрешность измерения силы тока ±0,5 % + 25 мА ±0,5 % + 25 мА ±0,5 % + 40 мА
    Стабилизация напряжения
    Нестабильность от изм. сети ±0,01% + 0,5 мВ ±0,01% + 0,75 мВ ±0,01% + 0,5 мВ
    Нестабильность от изм. силы тока в нагрузке ±5 мВ ±2,5 мВ ±1,5 мВ
    Уровень пульсаций (с.к.з.) 1
    Температурный коэффициент 0,01 %/°С (100 ppm)
    Стабилизация тока (стаб.тока)
    Нестабильность от изм. сети ±0,01% + 2 мА
    Нестабильность от изм. напряжения на нагрузке ±0,01 % + 5 мА
    Уровень пульсаций (с.к.з.) 1 1 5
    Температурный коэффициент 0,02 %/°С (200  ppm)
    Общие данные
    Разрядность индикации установленных параметров 4 разряда (5 разрядов с опцией HR)
    Разрядность индикации измеренных параметров 4 разряда
    Интерфейс USB (опция), RS-232 (опция) – команды SCPI
    Напряжение питания 220 В ±10 % 50 Гц (400 ВА)
    Условия эксплуатации +5…+40 ºС, относительная влажность 80 %
    Габаритные размеры 220 × 140 × 70 мм
    Масса 1,1 кг

  • Комплект поставки Б5-71КИП

    № Наименование Количество
    1 Источник питания постоянного тока Б5-71КИП 1
    2 Кабель питания сетевой PC-186 1
    3 Диск с ПО CD-R 1
    4 Кабель интерфейсный DB9F-DB9M 1,8 м 1
    5 Руководство по эксплуатации 1
    6 Руководство по программированию 1
    7 Методика поверки (методика поверки 49651170.411100.001 МП поставляется по требованию заказчика) 1
    8 Ящик картонный (транспортная упаковка) 1
