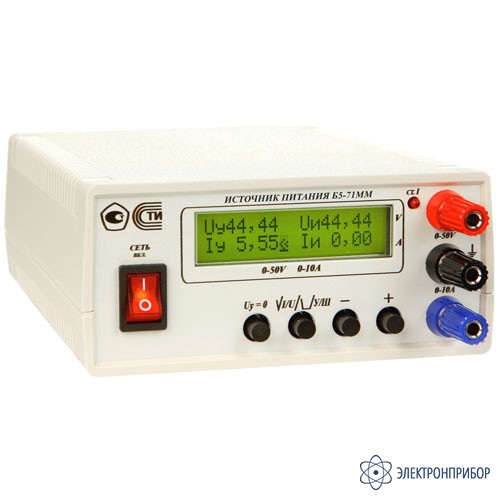

Б5-71ММ — источник питания постоянного тока

Код товара: 43918
  • 64887-16

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      64887-16 до 01.09.2026

    Сертификаты

    Описание источника питания постоянного тока Б5-71ММ:

    Источник питания постоянного тока Б5-71ММ представляет собой регулируемый источник питания с непрерывно регулируемым выходным напряжением.

    Управление и контроль за режимами работы источника питания Б5-71ММ осуществляет встроенный в базовый блок микроконтроллер. Встроенный измеритель напряжения и тока обеспечивает контроль значений воспроизводимых силы тока и напряжения.

    Источник питания постоянного тока Б5-71ММ обладает низкой нестабильностью выходного напряжения и тока, и сохраняют свои технические характеристики при длительной непрерывной работе. Конструкция Б5-71ММ обеспечивает защиту от перегрузок, коротких замыканий на выходе прибора и обрывов нагрузки, а так же допускает соединение любой выходной клеммы с корпусом.

    Источник питания постоянного тока Б5-71ММ обеспечивает:

    • Время отключения (включения) выходного напряжения кнопкой «отключение выхода с передней панели прибора не более 15 с;
    • Ручное управление с передней панели;
    • Соединение любого из полюсов с корпусом;
    • Соединение источников в параллель и последовательно;
    • Производственно-эксплуатационный запас не менее 20 % по основным техническим параметрам;
    • Защиту от перегрузок и коротких замыканий.

    Особенности источника питания постоянного тока Б5-71ММ:

    • Стабилизация тока и напряжения;
    • Выходное напряжение 0,01- 50 В;
    • Выходной ток 0,01- 10 А;
    • Выходная мощность -300 Вт;
    • Одновременная индикация установленных и измеренных напряжения и тока;
    • Шаг установки по напряжению от 0,01В, по току от 0,01А;
    • Пульсации выходного напряжения не более 0,7мВ скз.(типовое);
    • Долговременная работа на максимальной нагрузке;
    • Защита от перегрузок и перенапряжения;
    • Терморегулирование системы вентиляции;
    • Параллельное и последовательное соединение.

  • Технические характеристики источника питания постоянного тока Б5-71ММ:

    Параметр Значение
    Диапазон измерения выходного напряжения, В от 0,0 до 50,0
    Диапазон установки уровня выходного напряжения, В от 0,01 до 50,00
    Диапазон измерения выходного тока, А от 0,0 до 10,0
    Диапазон установки уровня выходного тока, А при установке выходного напряжения от 0,01 до 50,00 В от 0,01 до 6,00
    при установке выходного напряжения от 0,01 до 30,00 В от 0,01 до 10,00
    Погрешность установки уровня выходного напряжения, В, не более ±(0,002 Uуст + 0,15), где Uуст - установленное значение выходного напряжения, В
    Погрешность установки уровня выходного тока, А, не более ±(0,02 Iмакс + 0,05), где Iмакс - наибольшее значение выходного тока, А
    Абсолютная погрешность измерения выходного напряжения, В, не более ±(0,002 Uизм + 0,30), где Uизм - измеренное значение выходного напряжения, В
    Абсолютная погрешность измерения выходного тока, А, не более ±(0,02 Iмакс + 0,05)
    Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В, не более ±(0,001 Uмакс + 0,003)
    Нестабильность выходного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А ±(0,02 Iмакс + 0,05)
    Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В, не более ±(0,001 Uмакс + 0,02)
    Нестабильность выходного напряжения от времени (в течение 8 ч), мВ, не более ±70
    Нестабильность выходного тока от времени (в течение 8 ч), А, не более ±(0,02 Iмакс +0,05)
    Максимальное отклонение выходного напряжения при изменении нагрузки от 0,9 максимального значения до 0 и от 0 до 0,9 максимального значения в режиме стабилизации напряжения, В, не более 0,1
    Пульсации выходного напряжения в режиме стабилизации напряжения, не более 0,8 мВ эффективного значения или 20 мВ амплитудного значения 0,8 мВ эффективного значения
    20 мВ амплитудного значения
    0,7 мВ типовое значения (СКЗ)
    Пульсации выходного тока в режиме стабилизации тока не более 10 мА эффективного значения 10 мА эффективного значения
    Мощность, потребляемая от сети питания 220 В при номинальном напряжении, В-А, не более 500
    Масса, кг, не более 1,5
    Габаритные размеры, мм, не более 140 х 220 х 70

  • Комплект поставки Б5-71ММ

    № Наименование Количество
    1 Источник питания постоянного тока Б5-71ММ 1
    2 Руководство по эксплуатации 1
    3 Шнур питания сетевой 1
    4 Ящик картонный 1
