Б5-88 — источник напряжения постоянного тока

Код товара: 51109
  • 44618-10

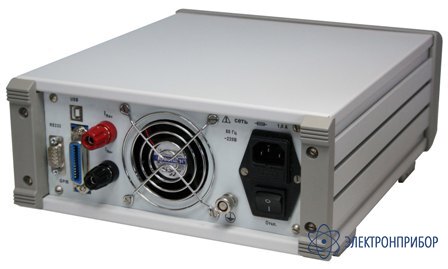

    Источник напряжения постоянного тока Б5-88 Источник напряжения постоянного тока Б5-88

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      44618-10 до 27.12.2024

    • Реестр промышленной продукции РФ

      3793\2\2022

    Описание источника напряжения постоянного тока Б5-88:

    Источник напряжения постоянного тока Б5-88 предназначен для электропитания стабилизированным постоянным напряжением или током радиоэлектронной аппаратуры при лабораторных исследованиях, эксплуатации, производстве и обслуживании, а также для работы в составе измерительных комплексов. Заменяет источники питания Б5-4х,Б5-70, Б5-71, Б5-71/xM, Б5-75, Б5-77, Б5-85 и др.

    Источник напряжения постоянного тока Б5-88 обеспечивает установку в широком диапазоне изменения выходного напряжения постоянного тока и силы тока при условии непревышения максимальной выходной мощности. Это дает возможность заменить одним прибором целый ряд источников питания. Например, Б5-88 заменит Б5-46 (10 В, 5 А), Б5-47 (30 В, 3 А), Б5-48 (50 В, 2 А). Точность установки выходных параметров, их стабильность, а также уровень пульсаций и создаваемых помех соответствует уровню лучших зарубежных аналогов.

    Улучшение технических характеристик источника достигнуто применением новых технических решений и современной элементной базы. Эффективное управление электрическими и тепловыми режимами работы источника обеспечивает высокий коэффициент полезного действия, малые габаритные размеры и массу прибора. Применение активного корректора коэффициента потребляемой мощности позволяет соответствовать требованиям международных стандартов по электромагнитной совместимости.

    Управление выходными параметрами источника может осуществляться как вручную с помощью кнопок и энкодера на передней панели, так и дистанционно посредством имеющихся интерфейса RS232, что обеспечивает работу источника (или группы источников) в составе автоматизированных измерительных комплексов.

    Прямоугольная нагрузочная характеристика (стабилизация напряжения, стабилизация тока) позволяет соединять выходы нескольких источников параллельно, суммируя их выходную мощность.

    Б5-88 имеет возможность программирования профиля, с помощью которого удобно задавать траектории изменения выходного напряжения или (и) тока во времени, а также устанавливать количество повторений этого профиля. Такая возможность удобна для организации зарядки аккумуляторов и различных применений в гальванике.

    Версия ПО предназначена для свободного обновления прошивки в приборе Б5-88. Перед обновлением ПО необходимо ознакомиться с руководством по эксплуатации ИСМК 436237.001РЭ пункт 1.2.18. Для обновления ПО необходимо подключить Б5-88 к компьютеру при помощи кабеля КМСИ.685619.014 (RS-232), запустить программу Power_Unit_88_BootLoader.exe и следовать её указаниям.

  • Технические характеристики источника напряжения постоянного тока Б5-88:

    Параметр Значение
    Комбинации выходного напряжения и тока любые, при условии не превышения выходной мощности 450 Вт
    Установка напряжений с дискретностью 10 мВ
    Установка токов с дискретностью 10 мА
    Работа в режиме дистанционного управления через интерфейс RS-232
    Нестабильность выходного напряжения v - по сети ±(0,001 Uвых + 0,001) В;
    v - по нагрузке ±(0,001 Uвых + 0,001) В.
    Нестабильность выходного тока v - по сети ±(0,001 Iвых + 0,005) А;
    v - по нагрузке ±(0,005 Iвых + 0,005) А.
    Погрешность установки v - напряжения ±(0,001 Uвых + 0,005) В;
    v -тока ±(0,005 Iвых + 0,005) А.
    Пульсации выходного напряжения 5 мВ
    Пульсации выходного тока 5 мА
    Пределы Uвых, В 1,00 - 60,00
    Пределы Iвых, А (Imax=450 Вт/Uвых) 0,01 - 30,00
    Мощность нагрузки Pвых, Вт 450
    КПД, % 80
    Защита от перегрузок
    Коррекция коэффициента потребляемой мощности
    Терморегулирование системы вентиляции. Тепловая защита 80 °С
    Измерение и цифровая индикация значений выходного напряжения и тока
    Параметр Значение
    Общие характеристики
    Масса, кг 4,75
    Габаритные размеры, мм (корпус металлический) 337х257х125

  • Комплект поставки Б5-88

    № Наименование Количество
    1 Источник напряжения постоянного тока Б5-88 1
    2 Перемычка (установлена на клемах прибора) 2
    3 Вставка плавкая ВП2Б-1В 6,3 А 250 В (размещена в сетевом фильтре) 1
    4 Кабель питания SCZ-1 (сетевой) 1
    5 Кабель RS-232 1
    6 Носитель данных (программа Power_Unit.exe 1
    7 Футляр для хранения и транспортировки 1
    8 Руководство по эскплуатации 1
    9 Формуляр 1
