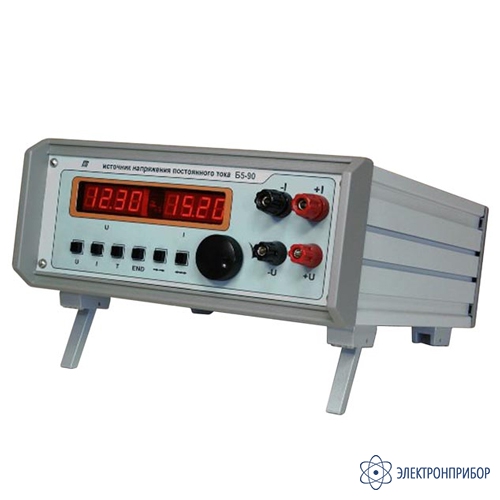

Б5-90 — источник напряжения постоянного тока
Код товара: 51116-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
69939-17 до 12.12.2027
Срок действия свидетельства об утверждении типа СИ истёк или данные устарели. Утверждение типа и возможность метрологической поверки СИ распространяется на СИ, выпущенные в пределах срока действия свидетельства. -
Реестр промышленной продукции РФ
3793\3\2022
Реестр промышленной продукции, произведенной на территории РФ, в соответствии с Постановлением Правительства РФ от 30.04.2020 № 616
Описание источника напряжения постоянного тока Б5-90:
Источник напряжения постоянного тока Б5-90 предназначен для электропитания стабилизированным постоянным напряжением или током радиоэлектронной аппаратуры при лабораторных исследованиях, эксплуатации, производстве и обслуживании, а также для работы в составе измерительных комплексов. Заменяет источники питания Б5-4х,Б5-70, Б5-71, Б5-71/xM, Б5-75, Б5-77, Б5-85 и др.
Источник напряжения постоянного тока Б5-90 обеспечивает установку в широком диапазоне изменения выходного напряжения постоянного тока и силы тока при условии непревышения максимальной выходной мощности. Это дает возможность заменить одним прибором целый ряд источников питания. Например, Б5-90 заменит Б5-88 (15 В, 30 А или 60 В, 7,5 А), Б5-47 (30 В, 3 А), Б5-48 (50 В, 2 А). Точность установки выходных параметров, их стабильность, а также уровень пульсаций и создаваемых помех соответствует уровню лучших зарубежных аналогов.
Улучшение технических характеристик источника достигнуто применением новых технических решений и современной элементной базы. Эффективное управление электрическими и тепловыми режимами работы источника обеспечивает высокий коэффициент полезного действия, малые габаритные размеры и массу прибора. Применение активного корректора коэффициента потребляемой мощности позволяет соответствовать требованиям международных стандартов по электромагнитной совместимости.
Управление выходными параметрами источника может осуществляться как вручную с помощью кнопок и энкодера на передней панели, так и дистанционно посредством имеющихся интерфейса RS232, USB, что обеспечивает работу источника (или группы источников) в составе автоматизированных измерительных комплексов.
Прямоугольная нагрузочная характеристика (стабилизация напряжения, стабилизация тока) позволяет соединять выходы нескольких источников параллельно, суммируя их выходную мощность.
Б5-90 имеет возможность программирования до 6 профилей пользователя по 30 точек каждый. Данная функция даёт возможность задавать траектории изменения выходного напряжения или (и) тока во времени, а также устанавливать количество повторений этого профиля до 250 раз. Такая возможность удобна для организации зарядки аккумуляторов и различных применений в гальванике. Для особых применений в гальванике имеется опция "РЕВЕРС ТОКА", которую можно применять в формировании профиля пользователя (поставка опции не входит в базовую комплектацию и осуществляется по отдельному требованию заказчика).
-
-
Технические характеристики источника напряжения постоянного тока Б5-90:
Параметр Значение Комбинации выходного напряжения и тока любые, при условии не превышения выходной мощности 750 Вт Установка напряжений с дискретностью 10 мВ Установка токов с дискретностью 10 мА Работа в режиме дистанционного управления через интерфейс RS-232, USB Нестабильность выходного напряжения v - по сети ±(0,001 Uвых + 0,001) В;
v - по нагрузке ±(0,001 Uвых + 0,001) В.Нестабильность выходного тока v - по сети ±(0,001 Iвых + 0,005) А;
v - по нагрузке ±(0,005 Iвых + 0,005) А.Погрешность установки v - напряжения ±(0,001 Uвых + 0,005) В;
v -тока ±(0,005 Iвых + 0,005) А.Пульсации выходного напряжения 5 мВ Пульсации выходного тока 10 мА Пределы Uвых, В 1,00 – 60,00 Пределы Iвых, А (Imax=750 Вт/Uвых) 0,01 - 50,00 Мощность нагрузки Pвых, Вт 750 КПД, % 80 Защита от перегрузок и короткого замыкания Коррекция коэффициента потребляемой мощности Терморегулирование системы вентиляции. Тепловая защита 80 °С Измерение и цифровая индикация значений выходного напряжения и тока Параметр Значение Общие характеристики Масса, кг 5,9 Габаритные размеры, мм (корпус металлический) 300х290х135 -
Комплект поставки Б5-90
№ Наименование Количество 1 Источник напряжения постоянного тока Б5-90 1 2 Перемычка (установлена на клемах прибора) 2 3 Вставка плавкая ВП2Б-1В 10 А 250 В (размещена в сетевом фильтре) 1 4 Кабель питания SCZ-1 сетевой 1 5 Кабель интерфейса RS-232 1 6 Кабель USB 2.0 A-B 1,8 м (интерфейса USB) 1 7 Носитель данных (Программа Power_Supply.exe 1 8 Футляр для хранения и транспортировки 1 9 Руководство по эскплуатации 1 10 Формуляр 1
