DP813A — цифровой источник питания

Код товара: 72618
  • 4-6 дней
    91448-24
    Цифровой источник питания DP813A Цифровой источник питания DP813A Цифровой источник питания DP813A Цифровой источник питания DP813A

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      91448-24

    • Производитель

      RIGOL, Китай

    • Артикул

      А233385

    Описание цифрового источника питания DP813A:

    Источник питания DP813A предлагает инженерам широкие функциональные возможности, такие как программирование сигналов произвольной формы и импульсов с сохранением во внутреннюю память, регистрация данных при контроле выходных параметров и обеспечивает высокую точность установки напряжения и тока, а также низкий уровень шумов и пульсаций.

    Для компенсации падения напряжения и улучшения точности у источника питания DP813A имеются дополнительные гнёзда, реализующие четырехпроводную схему подключения нагрузки.

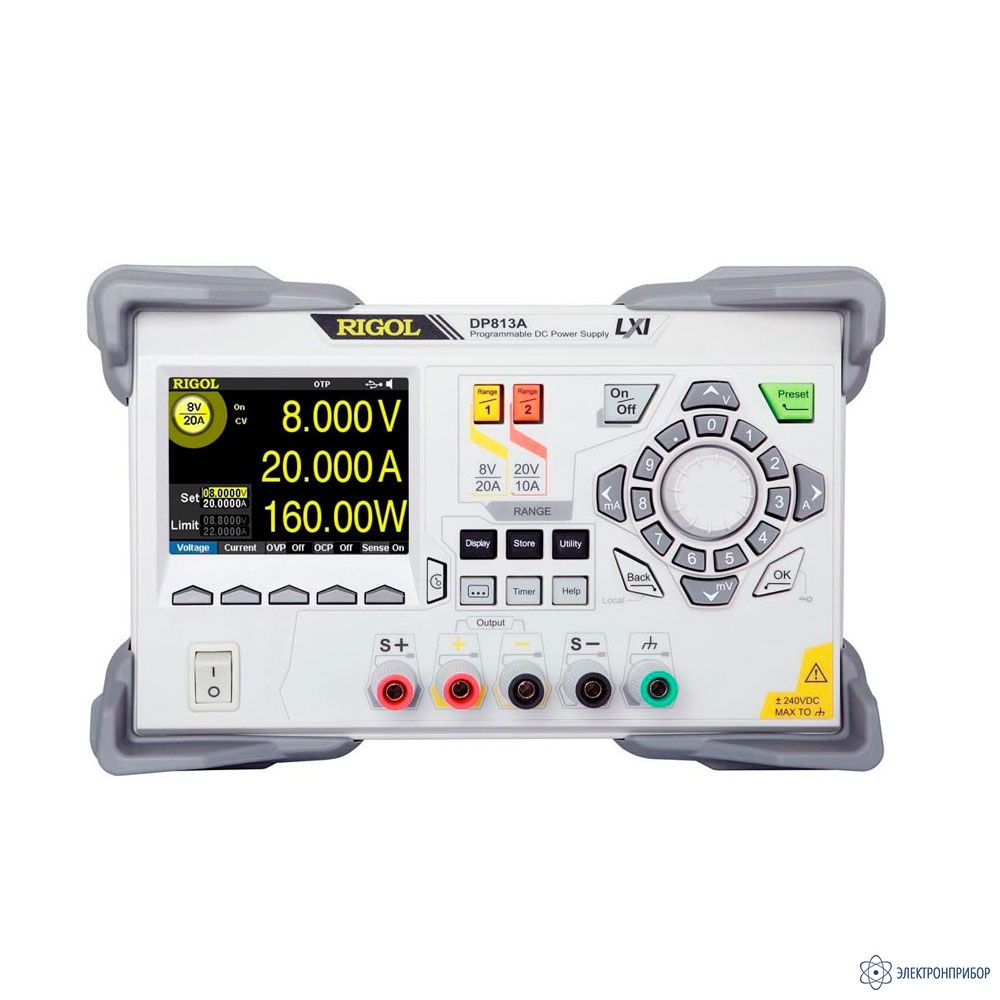

    В лабораторном источнике питания DP813A реализован инновационный графический интерфейс, отображающий параметры в цифровой, аналоговой и графической формах в реальном времени, что делает использование прибора ещё более простым и интуитивно понятным.

    Особенности цифрового источника питания DP813A:

    • Количество каналов - 1;
    • Количество диапазонов - 2;
    • Максимальная мощность 200 Вт;
    • Новый интуитивно понятный графический интерфейс;
    • Отображение информации по каждому диапазону (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени;
    • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP;
    • Режимы стабилизация тока и напряжения;
    • Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая;
    • Возможность установки задержки на выходе;
    • Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 секунд);
    • Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов;
    • Поддержка внешнего диска;
    • Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала.

  • Технические характеристики цифрового источника питания DP813A:

    Параметр Значение
    Количество каналов 1
    Количество диапазонов 2
    Выходное напряжение Диапазон 1: 0...8 В
    Диапазон 2: 0...20 В
    Выходной ток Диапазон 1: 0...20 А
    Диапазон 2: 0...10 А
    Нестабильность, вызванная изменением нагрузки
    Напряжение < 0,01 % + 2 мВ
    Ток < 0,01 % + 250 мкА
    Нестабильность, вызванная изменением сетевого напряжения
    Напряжение < 0,01 % + 2 мВ
    Ток < 0,01 % + 250 мкА
    Пульсации + шум (20 Гц...20 МГц)
    Напряжение < 350 мкВ скз / 3 мВ пик-пик
    Ток < 2 мА скз
    Ежегодная погрешность (25°C ± 5°C )
    Программирование
    Напряжение 0,05 % + 10 мВ
    Ток 0,1 % + 10 мА
    Считывание
    Напряжение 0,05 % + 10 мВ
    Ток 0,1 % + 10 мА
    Разрешение
    Программирование
    Напряжение 1 мВ
    Ток 1 мА
    Считывание
    Напряжение 1 мВ
    Ток 1 мА
    Отображение
    Напряжение 1 мВ
    Ток 1 мА
    Время установления 50 мс
    Время отработки команд 118 мс
    Температурный коэффициент на °C
    Напряжение 0,01 % + 3 мВ
    Ток 0,02 % + 3 мA
    Стабильность (8 часов)
    Напряжение 0,02 % + 1 мВ
    Ток 0,1 % + 2 мА
    Защита по напряжению OVP/ по току OCP
    Диапазон Диапазон 1: 1 мВ...8,8 В / 1 мА...22 A
    Диапазон 2: 1 мВ...22 В / 1 мА...11 A
    Точность 0,5 % +0,5 В / 0,5 % +0,5 A

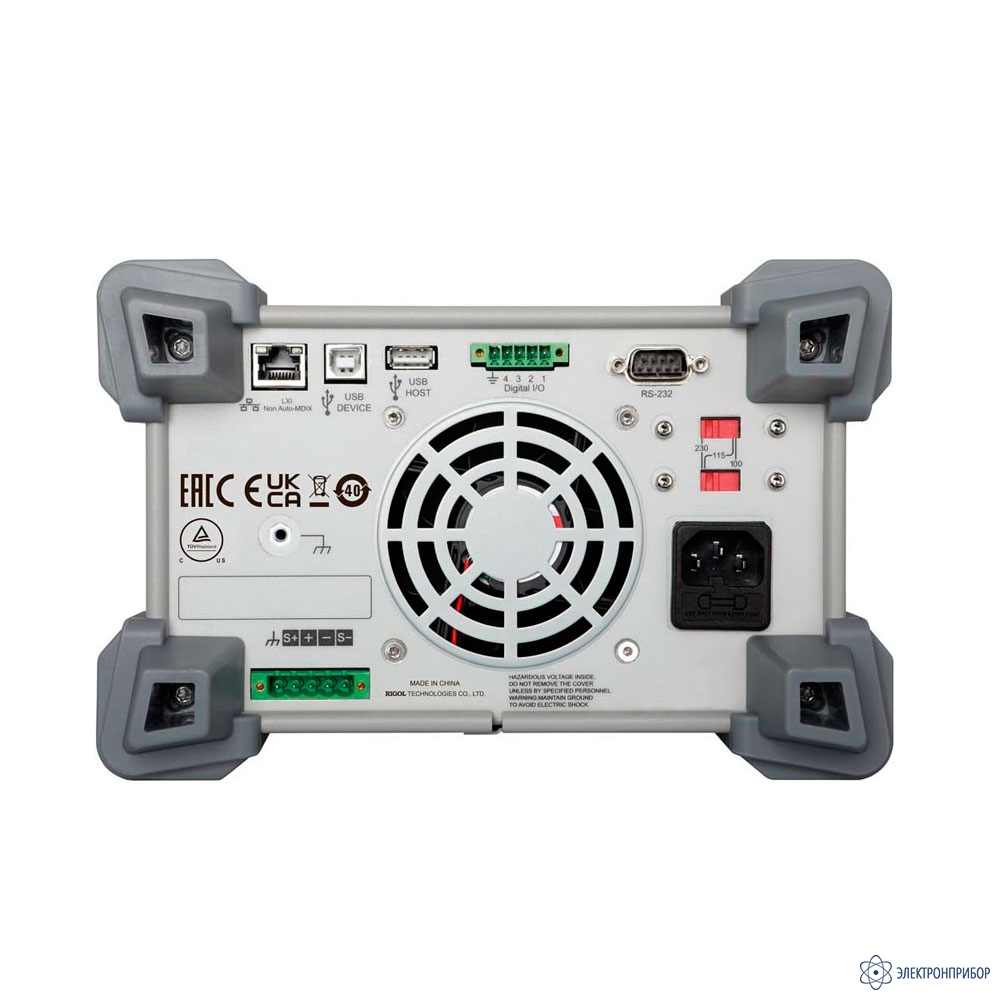

    Интерфейсы USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O
    Опция: GPIB
    Питание Переменный ток (50 Гц...60 Гц) 100 В ± 10 %, 115 В ± 10 %, 220  В ± 10 %, 230 В ± 10 % (максимум 250 ВAC)
    Весогабаритные параметры
    Габаритные размеры (Ш х В х Д) 239 x 157 x 418 мм
    Вес 10,5 кг

  • Комплект поставки DP813A

    № Наименование Количество
    1 Цифровой источник питания DP813A 1
    2 Кабель питания 1
    3 Кабель USB 1
    4 Предохранитель 3
    5 Колодка контактная 1
    6 Краткое руководство по эксплуатации 1
