DP932E — цифровой источник питания

Код товара: 72624

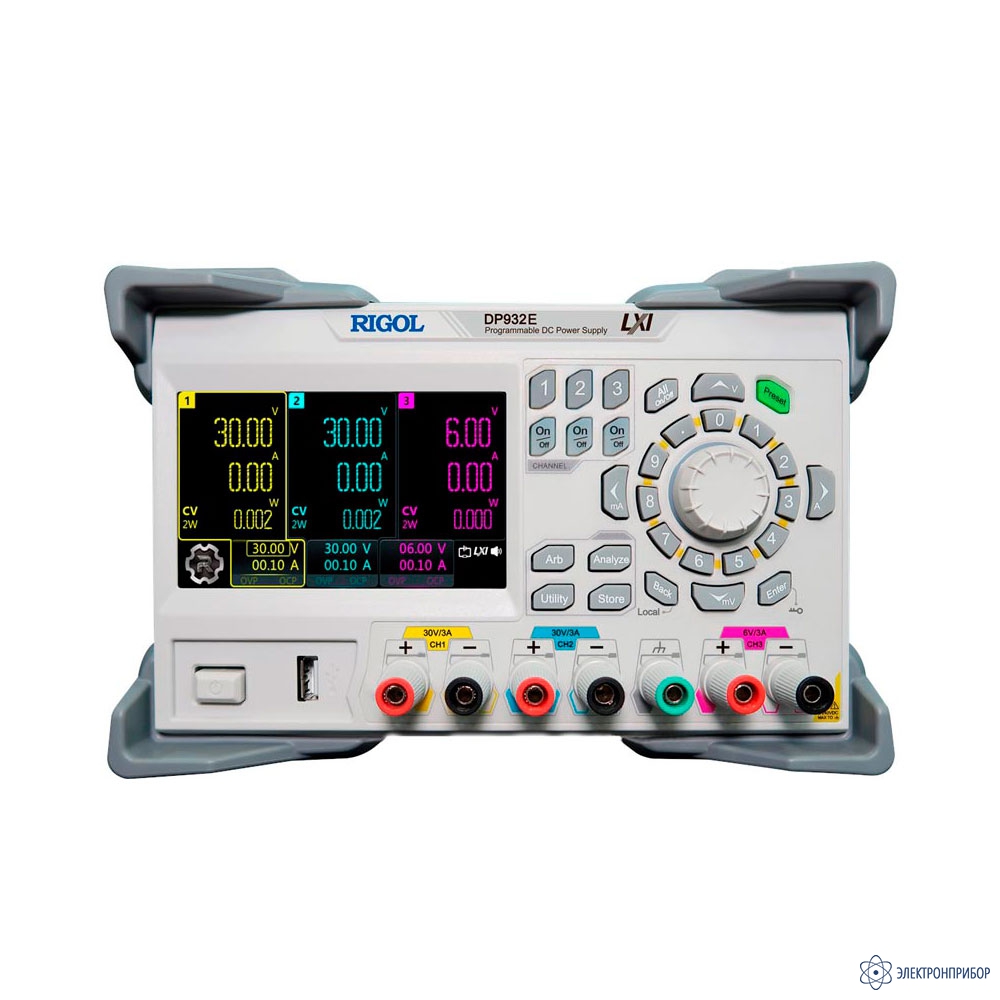

  • Цифровой источник питания DP932E Цифровой источник питания DP932E

    • Гарантия

      3 года

    • Производитель

      RIGOL, Китай

    • Артикул

      А237384

    Описание цифрового источника питания DP932E:

    Источник питания DP932E обладает высокой точностью установки и считывания напряжения и тока, а также обеспечивает низкий уровень шумов и пульсаций. Прибор позволяет формировать на выходе сигналы сложных форм с возможностью выбора из 8 встроенных типов или создавать собственные сигналы произвольной формы. Кроме того, в этом приборе есть функция мониторинга на выходе со статистическим анализом данных и регистратором.

    В лабораторном источнике питания DP932E имеется функция защиты от перегрузки по напряжению и току с заданием их значений, а также защита от перегрева.

    Особенности цифрового источника питания DP932E:

    • Количество каналов - 3 независимых гальванически развязанных канала;
    • Максимальная мощность - 198 Вт;
    • Параллельное и последовательное соединение каналов CH1 и CH2;
    • Интуитивно понятный графический интерфейс;
    • Отображение информации по каждому каналу (напряжение, ток, мощность);
    • Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP с заданием значений OVP и OCP пользователем;
    • Режимы стабилизация тока и напряжения;
    • Время выполнения команд <10 мс;
    • Программирование сигналов произвольной формы: 512 шагов с заданием времени стояния;
    • 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая;
    • Мониторинг состояния выхода с анализом данных;
    • Регистратор данных;
    • Сохранение данных во внутреннюю память (2 Гб) и USB-накопитель;
    • Цветной сенсорный ЖК дисплей 4,3".

  • Технические характеристики цифрового источника питания DP932E:

    Параметр Значение
    Количество каналов 3
    Выходное напряжение CH1: 0...30 В
    CH2: 0...30 В
    CH3: 0...6 В
    Выходной ток CH1: 0...3 А
    CH2: 0...3 А
    CH3: 0...3 А
    Последовательное соединение каналов CH1 и CH2 0...60 В / 0...3 А
    Параллельное соединение каналов CH1 и CH2 0...30 В / 0...6 А
    Нестабильность, вызванная изменением нагрузки
    Напряжение < 0,01 % + 2 мВ
    Ток < 0,01 % + 250 мкА
    Нестабильность, вызванная изменением сетевого напряжения
    Напряжение < 0,01 % + 2 мВ
    Ток < 0,01 % + 250 мкА
    Пульсации + шум (20 Гц...20 МГц)
    Напряжение < 350 мкВ скз / 2 мВ пик-пик
    Ток < 2 мА скз
    Ежегодная погрешность (25°C ± 5°C )
    Программирование
    Напряжение 0,05 % + 10 мВ (CH1 и CH2); 0,1 % + 5 мВ (CH3)
    Ток 0,2 % + 5 мА
    Считывание
    Напряжение 0,05 % + 10 мВ (CH1 и CH2); 0,1 % + 5 мВ (CH3)
    Ток 0,15 % + 5 мА
    Разрешение
    Программирование
    Напряжение 10 мВ (1 мВ - опция)
    Ток 10 мА (1 мА - опция)
    Считывание
    Напряжение 10 мВ (0,1 мВ - опция)
    Ток 10 мА (0,1 мА - опция)
    Отображение
    Напряжение 10 мВ (1 мВ - опция)
    Ток 10 мА (1 мА - опция)
    Время установления 50 мс
    Время отработки команд < 10 мс
    Температурный коэффициент на °C
    Напряжение 0,01 % + 4 мВ
    Ток 0,01 % + 2 мA
    Защита по напряжению OVP/ по току OCP
    Диапазон CH1: 1 мВ...35,2 В / 1 мА...3,3 A
    CH2: 1 мВ...35,2 В / 1 мА...3,3 A
    CH3: 1 мВ...6,6 В / 1 мА...3,3 A
    Точность 0,2 % + 20 мВ / 0,5 % + 20 мA
    Интерфейсы USB Device, USB Host, LAN
    Опция GPIB - недоступна
    Питание Переменный ток (50 Гц...60 Гц) 100 В ± 10 %, 115 В ± 10 % 220 В ± 10 %, 230 В ± 10 % (максимум 250 ВAC)
    Весогабаритные параметры
    Габаритные размеры (Ш х В х Д) 239 x 157 x 419 мм
    Вес 9,15 кг

  • Комплект поставки DP932E

    № Наименование Количество
    1 Цифровой источник питания DP932E 1
    2 Сетевой шнур 1
    3 Кабель USB 1
    4 Предохранитель 1
    5 Соединительные провода (10 А) (пара) 2

    Дополнительная комплектация DP932E

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект для монтажа в стойку
    2 Опция улучшения разрешения DP900-HIRES

  • Дополнительная комплектация DP932E
