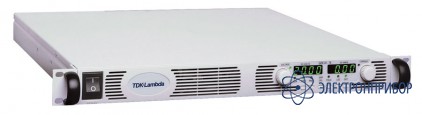

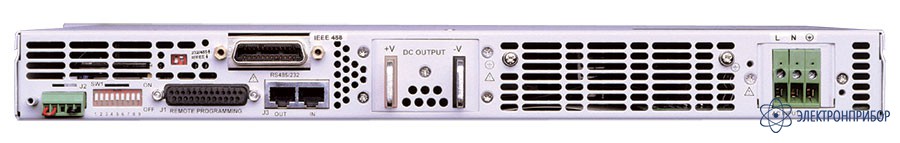

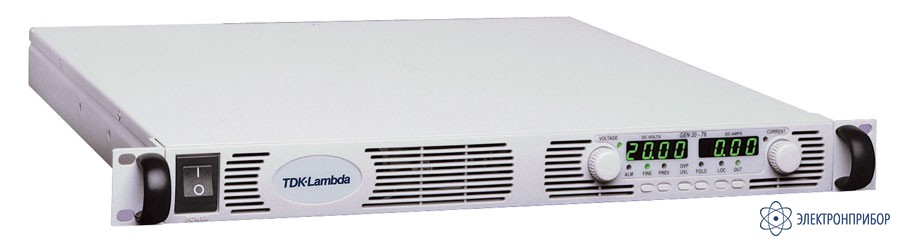

Gen-40-38 — программируемый импульсный источник питания постоянного тока

Код товара: 37589
  • 46742-11
    Программируемый импульсный источник питания постоянного тока Gen-40-38 Программируемый импульсный источник питания постоянного тока Gen-40-38

    • Гарантия

      5 лет

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      46742-11 до 21.03.2026

    • Производитель

      TDK-Lambda, Япония

    Особенности Gen-40-38:

    • Линейка из 37 моделей: выходное напряжение до 600 В, выходной ток до 300 А, макс. мощность до 2400 Вт
    • Режим стабилизации тока (СС) и напряжения (CV)
    • ЖК-дисплей, одновременная индикация режимов работы и выходных параметров
    • Управление с передней панели и дистанционное (аналоговое и цифровое)
    • Программируемый цифровой интерфейс
    • Возможность параллельного включения до 4-х источников
    • Высокий КПД (0,99), высокая стабильность, малый дрейф
    • Активный корректор коэффициента мощности
    • Встроенная программа самотестирования, блокировка органов управления передней панели
    • Защита от перенапряжения, перегрузки по току, термостабилизация
    • Встроенный источник звукового предупреждения, память настроек (профиль перед выключением)
    • Стоечное исполнение 19”, размер 1U
    • Интерфейс RS-232, RS-485
    • Опционально (вариант исполнения): GPIB, LAN, интерфейс аналогового ДУ, программирования и мониторинга (0…5 В / 0…10 В / 4..20 мА)

  • Технические характеристики Gen-40-38:

    МОДЕЛЬ U ВЫХ I ВЫХ МОДЕЛЬ U ВЫХ I ВЫХ МОДЕЛЬ U ВЫХ I ВЫХ
    GEN 6-100 0 B - 6 B 0 A - 100 A GEN 30-25 0 B - 30 B 0 A - 25 A GEN 100-7,5 0B - 100B 0 A - 7,5 A
    GEN 6-200 0 B - 6 B 0 A - 200 A GEN 30-50 0 B - 30B 0 A - 50 A GEN 100-15 0B - 100B 0 A - 15 A
    GEN 8-90 0 B - 8 B 0 A - 90 A GEN 30-80 0 B - 30 B 0 A - 80 A GEN 100-24 0B - 100B 0 A - 24 A
    GEN 8-180 0 B - 8 B 0 A - 180 A GEN 40-19 0 B - 420 B 0 A - 19 A GEN 150-5 0B - 150B 0 A - 5 A
    GEN 8-300 0 B - 8 B 0 A - 300 A GEN 40-38 0 B - 40 B 0 A - 38 A GEN 150-10 0B - 150B 0 A - 10 A
    GEN 10-240 0 B - 10 B 0 A - 240 A GEN 40-60 0 B - 40 B 0 A - 60 A GEN 150-16 0B - 150B 0 A - 16 A
    GEN 12,5-60 0 B - 12,5 B 0 A - 60 A GEN 50-30 0 B - 50 B 0 A - 30 A GEN 300-2,5 0 B - 300 B 0 A - 2,5 A
    GEN 12,5-120 0 B - 12,5 B 0 A - 120 A GEN 60-12,5 0 B - 60 B 0 A - 12,5 A GEN 300-5 0 B - 300 B 0 A - 5 A
    GEN 16-150 0 B - 16 B 0 A - 150 A GEN 60-25 0 B - 60 B 0 A - 25 A GEN 300-8 0 B - 300 B 0 A - 8 A
    GEN 20-38 0 B - 20 B 0 A - 38 A GEN 60-40 0 B - 60 B 0 A - 40 A GEN 600-1,3 0 B - 600 B 0 A - 1,3 A
    GEN 20-76 0 B - 20 B 0 A - 76 A GEN 80-9,5 0 B - 80 B 0 A - 9,5 A GEN 600-2,6 0 B - 600 B 0 A - 2,6 A
    GEN 20-120 0 B - 20 B 0 A - 120 A GEN 80-19 0 B - 80 B 0 A - 19 A GEN 600-4 0 B - 600 B 0 A - 4 A
    GEN 80-30 0 B - 80 B 0 A - 30 A

    Параметр Значение
    УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ
    Дискретность установки 0,012 % от полной шкалы
    Погрешность установки Напряжение: ± (0,05% + 0,05 % от полной шкалы)
    Ток: ± (0,1% + 0,1 % от полной шкалы)
    СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ (CV)
    Нестабильность При изменении напряжения питания 0.01% + 2 мВ
    При изменении тока нагрузки 0.01% + 2 мВ
    Уровень пульсаций 8 мВ - 75 мВ - в зависимости от модели
    Уровень шумов 60 мВ - 300 мВ - в зависимости от модели
    Время установления < 2 мс
    СТАБИЛИЗАЦИЯ ТОКА (CC)
    Нестабильность При изменении напряжения питания: 0.01% + 2 мА
    При изменении напряжения на нагрузке: 0.02% + 5 мА
    Уровень пульсаций 8 мА-200 мА
    ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
    Интерфейс RS-232/485 или опциональный вариант исполнения с GPIB/ LAN
    Интерфейс аналогового ДУ 0.5 В или 0.10 В / 4..20 мА (программирование / мониторинг)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1 фаза, 85~265 В, 47~63 Гц
    Рабочие условия 0.50 °C; влажность: < 80 %
    Условия хранения -20.70 °С; влажность: < 70 %
    Габаритные размеры (ВхШхГ) 44 х 423 х 483 мм
    Масса < 7 кг
