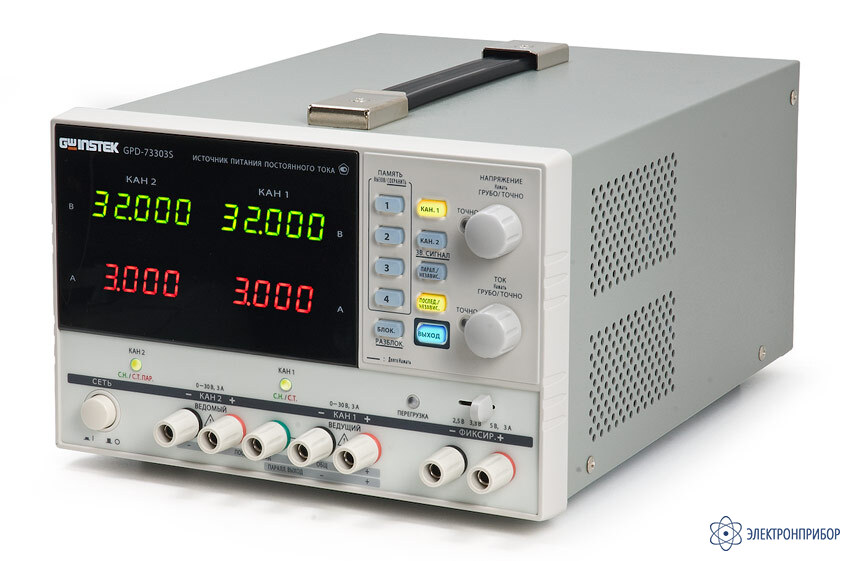

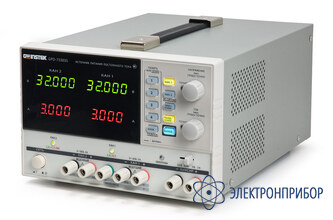

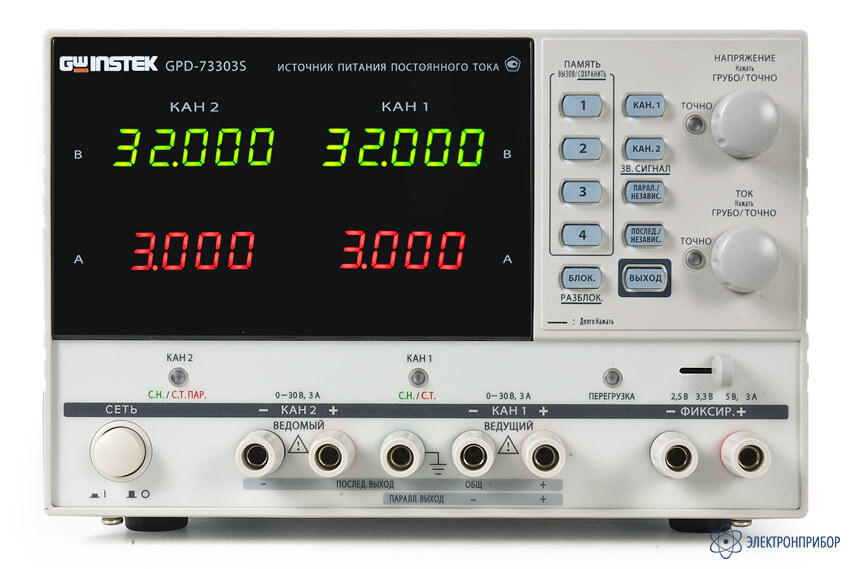

GPD-72303S — многоканальный линейный источник постоянного тока

Код товара: 31451
  • 49221-12

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49221-12 до 17.02.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности многоканального линейного источника постоянного тока GPD-72303S

    • 2 независимых регулируемых канала 30 В / 3 А
    • Последов. и параллельное соединение каналов (до 60 В/ до 6 А)
    • Максимальное разрешение 1 мВ/ 1 мА
    • Цифровое управление (поворотный переключатель, кнопки управления настройками)
    • Интуитивно понятный интерфейс управления, грубая/плавная регулировка, звуковая сигнализация
    • Четыре ячейки памяти настроек
    • Блокировка кнопок, отключаемый выход
    • Защита от перегрузки и переполюсовки
    • Компактный эргономичный дизайн, малошумящий вентилятор охлаждения
    • Четыре цифровых СД индикатора
    • Интерфейс USB

  • Технические характеристики многоканального линейного источника постоянного тока GPD-72303S

    Параметр Значение
    Диапазоны тока и напряжения
    Диапазоны 0…30 В / 0 … 3 А – 2 независимых выхода
    Разрешение (U/I) 1 мВ /1 мА
    Стабилизация напряжения
    Нестабильность ≤ 0,01% + 3 мВ при изменении напряжения питания
    ≤ 0,01% + 3 мВ (≤ 3 А), ≤ 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки
    Уровень пульсаций ≤ 1 мВср.кв. в диапазоне 5 Гц … 1 МГц
    Время установления ≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А)
    Температурный коэффициент ≤ 300 x 10-6
    Стабилизация тока
    Нестабильность ≤ 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке
    Уровень пульсаций ≤ 3 мАср.кв.
    Автотрекинг
    Погрешность параллельного соединения ≤ 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ≤3А
    ≤ 0,01% + 5 мВ при изменении тока нагрузки > 3 А
    Погрешность последовательного соединения ≤ 0,01 % + 5 мВ при изменении напряжения питания
    ≤ 300 мВ при изменении тока нагрузки
    Погрешность трекинга ≤ (0,5 % + 10 мВ) от показаний ведущего источника
    Индикатор
    Формат индикации Напряжение: 4 ¾ разряда
    Ток: 3 ¾ разрядаСД-индикаторы
    Дискретность индикации 1 мВ /1 мА
    Погрешность измерения регулируемых выходов Напряжение: ± (0,03 % +10 ед.мл.р.)
    Ток: ± (0,3 % +10 ед.мл.р.)
    Количество индикаторов 4 (2 вольтметра, 2 амперметра)
    Фиксированный выход
    Выходные параметры Напряжение: (2,5 В/3,3 В/5 В) ± 8 %
    Ток: 3 А
    Нестабильность ≤ 5 мВ при изменении напряжения питания
    ≤ 15 мВ при изменении тока нагрузки
    Уровень пульсаций ≤ 2мВср.кв.
    Изоляция
    Корпус - выход ≥ 20 МОм (500 В)
    Корпус - сеть ≥ 30 МОм (500 В)
    Общие данные
    Напряжение питания 100 В/120 В/220 В/240 В±10%, 50/60Гц
    Габаритные размеры 210х130х265 мм
    Масса 7 кг

  • Комплект поставки GPD-72303S

    Наименование Количество
    Многоканальный линейный источник постоянного тока GPD-72303S 1
    Шнур питания 1
    Измерительный провод под зажим GTL-104 2
    РЭ 1
