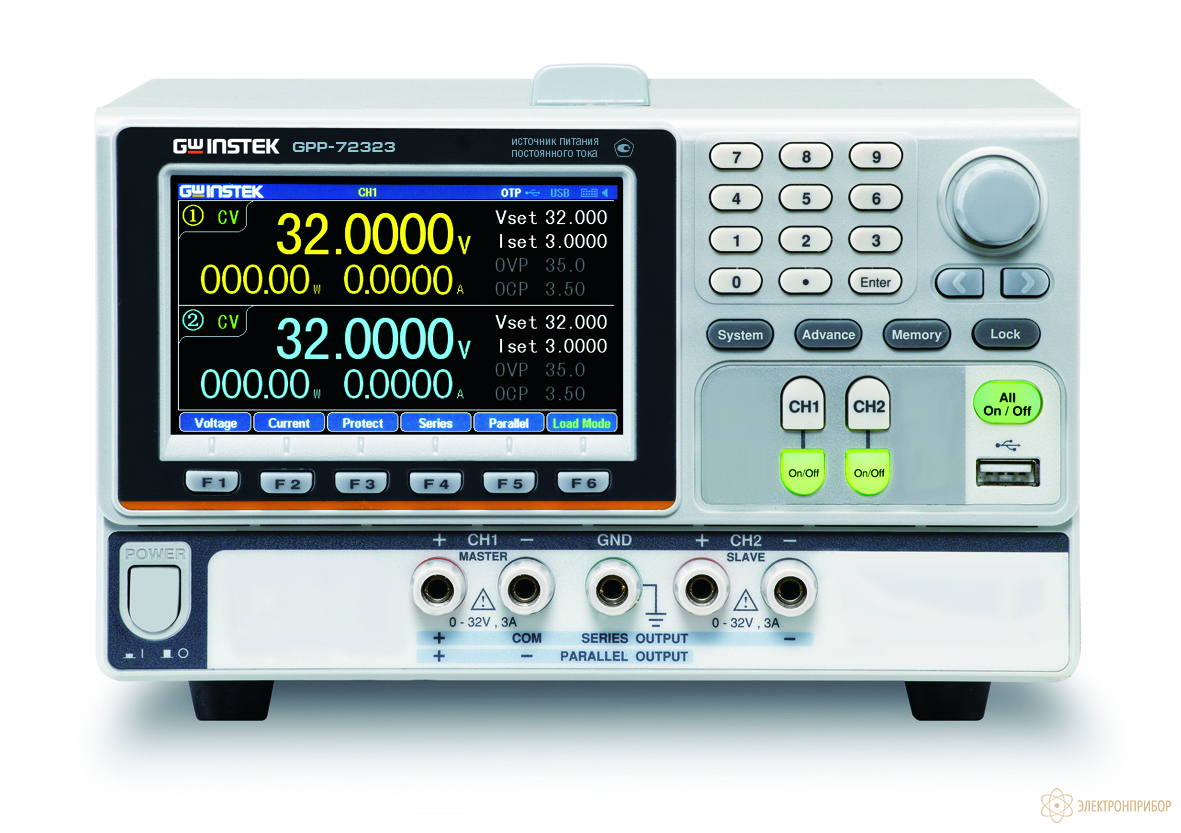

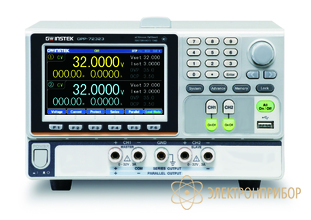

GPP-72323 (с LAN) — источник питания

Код товара: 50651
  • 2-3 дня
    75131-19
    Является модификацией GPP-72323

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75131-19 до 31.05.2029

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности источника питания GPP-72323 (с LAN):

    • 1/2/3/4 выходных канала в зависимости от модели;
    • Нестабильность от 0,01 %; пульсации 350 мкВ ср. кв., 2 мА ср. кв.;
    • Дискретность индикации: 0,1 мВ; 0,1 мА;
    • Режимы стабилизации тока напряжения, сопротивления;
    • Функция поглощения мощности с режимами CV, CC, CR (до 100 Вт в зависимости от модели);
    • Последовательное и параллельное соединение первого и второго канала (у многоканальных моделей); автотрекинг; 2-х полярный выход;
    • Память для записи последовательностей, задержек, настроек регистратора;
    • Встроенные 8 шаблонов выходного сигнала;
    • Аналоговое управление включения выхода;
    • Защита от перегрузки и переполюсовки, перегрева;
    • Электронное отключение нагрузки;
    • Цветной ЖК-дисплей (6 разрядные индикаторы тока и напряжения);
    • Малошумящий вентилятор охлаждения с терморегулировкой;
    • Интерфейсы USB, RS-232, LAN.

  • Технические характеристики источника питания GPP-72323:

    Модель Независимый режим Последовательное соединение Паралельное соединение
    Канал 1 Канал 2 Канал 3 Канал 4 Канал 1.2 Канал 1.2
    GPP-71326 0...32 В 0...6А - - - - -
    GPP-72323 0...32 В 0...3А 0...32 В 0...3А - - 0...64В 0...3 А 0...32 В 0...6 А
    GPP-73323 0...32 В 0...3А 0...32 В 0...3А 1.8V/2.5V/3.3V/5V 5А - 0...64В 0...3 А 0...32 В 0...6 А
    GPP-74323 0...32 В 0...32 В 0...5 В 0...15 В 0...64 В 0...32 В
    0...3А 0...3А 0...1 А 0...1 А 0...3 А 0...6 А
    Характеристики Параметр Значение
    Режим источника питания
    Стабилизация напряжения (канал 1,2,3,4 кроме канала 3 GPP-73323) Нестабильность При изменении напряжения питания:
    ± (0,01 % + 3 мВ )
    При изменении тока нагрузки:
    ± (0,01 % + 3 мВ) при номинальном токе > 3 А;
    ± (0,02 % + 5 мВ) при номинальном токе > 3 А
    Пульсации (5 Гц…1 МГц) ≤ 1 мВср.кв
    Время установления ≤ 50 мкс (50 %-изменение нагрузки, мин. ток 0,5 А)
    Стабилизация тока (канал 1,2,3,4 кроме канала 3 GPP-73323) Нестабильность При изменении напряжения питания: ≤ (0,2 % + 3 мА )
    При изменении напряжения на нагрузке: ≤ (0,2 % + 3 мА)
    Пульсации (5 Гц…1 МГц) ≤ 3 мВср.кв
    Автотрекинг (канал 1; канал 2) Погрешность трекинга ≤ (0,1 % + 10 мВ) без нагрузки, от показаний ведущего источника;
    ≤ 100 мВ с нагрузкой
    Погрешность при параллельном соединении При изменении напряжения питания: ≤ (0,01 % + 3 мВ )
    При изменении тока нагрузки: ≤ (0,01 % + 3 мВ) при номинальном токе ≤ 3 А; ≤ (0,02 % + 5 мВ) при номинальном токе > 3 А
    Погрешность при последовательном соединении При изменении напряжения питания: ≤ (0,01 % + 5 мВ )
    При изменении тока нагрузки: ≤ 100 мВ
    Канал 3 (GPP-73323) Нестабильность При изменении напряжения питания: ≤ 3 мВ
    При изменении тока нагрузки: ≤ 5 мВ
    Пульсации (5 Гц…1 МГц) 2 мВср.кв
    Режим нагрузки электронной
    Входные параметры Напряжение на нагрузке 1…33 В
    Ток в нагрузке 0…6,2 A (GPP-71326)
    0…3,2 A (GPP-72323 GPP-73323, GPP-74323)
    Потребляемая мощность 0…100 Вт (GPP-71326)
    0…50 Вт (GPP-72323 GPP-73323, GPP-74323)
    Режим стабилизации напряжения (CV) Диапазон установки (канал 1, канал 2) 1,5 В…33 В
    Погрешность установки ± (0,1% *U уст + 30 мВ)
    Дискретность установки 10 мВ
    Режим стабилизации силы тока (CC) Диапазон установки (канал 1, канал 2) 0…6,2 A (GPP-71326)
    0…3,2 A (GPP-72323 GPP-73323, GPP-74323)
    Погрешность установки ± (0,3% * I уст + 10 мА)
    Дискретность установки 1 мА
    Режим стабилизации электрического сопротевления (CR) Диапазон установки (канал 1, канал 2) 1 Ом…1 кОм
    Погрешность установки ±(3% * R уст + 1 Ом), при U ≥ 0,1 В, I≥ 0,1 А
    Дискретность установки 1 Ом
    Общие данные
    Цифровой индикатор Формат индикации 4,3״ цветной ЖК-дисплей, 6 разрядов
    Дискретность индикации 0,1 мВ, 0,1 мА
    Погрешность установки и индикации напряжения ± (0,03 % + 10 мВ)
    Погрешность установки и индикации тока ± (0,03 % + 10 мА)
    Изоляция Корпус - выход ≥ 20 МОм (напряжение испытания 500 В постоянного)
    Корпус - сеть ≥ 30 МОм (напряжение испытания 500 В постоянного)
    Общие данные Интерфейс (стандартно) RS-232, USB, LAN, Ext I/O (опция: «GPIB» - заводская установка)
    Индикатор Графический цветной ЖК- дисплей (TFT), диагональ 11см, («вольтметр»-5 разрядов/ «амперметр» -6 разрядов), до 7 типов форматов отображения.
    Напряжение питания 100 / 120 / 220 В (+ 10 %) / 230 В (+ 10 %, - 6 %), 50 / 60 Гц
    Габаритные размеры 213 х 145 х 312 мм
    Масса 7,5 кг

  • Комплект поставки GPP-72323 (с LAN)

    № Наименование Количество
    1 Источник питания GPP-72323 (с LAN) 1
    2 Провод измерительный GTL-104 2
    3 Шнур питания 1
    4 Инструкция по эксплуатации 1
