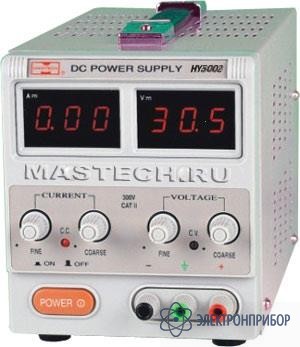

HY5002 — лабораторный блок питания

Код товара: 31622

  • Назначение лабораторного блока питания HY5002

    Лабораторный блок питания HY5002 служит для питания широкого спектра электронных устройств и схем постоянным напряжением в диапазоне от 0 до 50 Вольт с силой тока до 2 Ампер.

    Регулировка выходных значений тока и напряжения осуществляется раздельными потенциометрами. Для каждого параметра отведено по два регулятора (ГРУБО / ТОЧНО).

    Выходные значения тока и напряжения контролируются на 3-разрядных LED-индикаторах (светодиодная матрица по 7 сегментов для каждого разряда) красного цвета.

    В источнике питания HY5002 предусмотрена защита от короткого замыкания во вторичной цепи. В случае срабатывания защиты загорается соответствующие светодиодные индикаторы ограничения по току или по напряжению.

    В нижней части лицевой панели блока питания HY5002 находятся выходные клеммы, с которых снимается напряжение и клемма заземления.

    Питание блока осуществляется от сети переменного тока 220 Вольт.

    Включение и выключения источника питания HY5002 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.

    Особенности лабораторного блока питания HY5002

    • Выходное напряжение/выходной ток: 0 – 50 В / 0 –2 А
    • Дисплей: 2 × LCD (31/2 разр.)
    • Точность: напряжение ±1% + 2 един. ток ±1.5% + 2 един.
    • Размеры: 291 × 158 × 136 мм
    • Вес: 4 кг

  • Технические харакетристики лабораторного блока питания HY5002

    Параметр Значение
    Выходное напряжение, В 0...50
    Точность установки выходного напряжения, В 0,1
    Выходной ток, А 0...2
    Уровень пульсаций по току, мА ≤ 3
    по напряжению, мВ ≤ 0,5
    Коэффициент влияния нагрузки, % по току ≤0,2 + 2 мА
    по напряжению ≤0.01 + 15 мВ
    Коэффициент влияния напряжения питания, % по току ≤ 0.2 + 2 мА
    по напряжению ≤0.01 + 2 мВ
    Индикация значений выходного тока и напряжения LED-панели
    Защита от перегрузки по току, от КЗ
    Габаритные размеры, мм 291 × 158 × 136
    Питание, В ~ 220 / 110 В ± 10 %

  • Комплект поставки HY5002

    Наименование Количество
    Лабораторный блок питания HY5002 1
