IT6862А — двухдиапазонный источник питания постоянного тока

Код товара: 57865
  • 79337-20

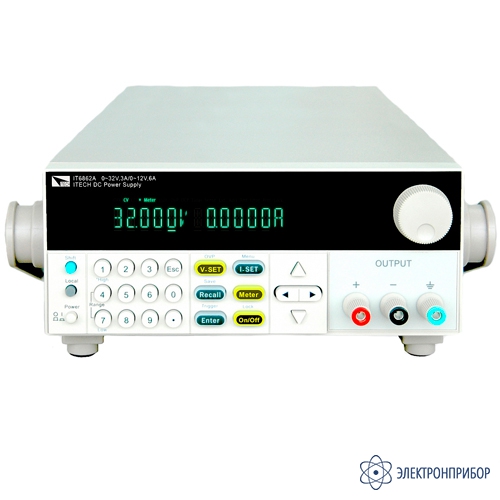

    Двухдиапазонный источник питания постоянного тока IT6862А Двухдиапазонный источник питания постоянного тока IT6862А Двухдиапазонный источник питания постоянного тока IT6862А Двухдиапазонный источник питания постоянного тока IT6862А

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      79337-20 до 07.10.2025

    • Производитель

      ITECH

    • Артикул

      IT6862А

    Назначение двухдиапазонного источника питания постоянного тока IT6862А:

    Двухдиапазонный источник питания постоянного тока IT6862А предназначен для испытательных и исследовательских лабораторий, как контрольно-измерительное оборудование на производственных линиях, техническое обслуживание и проверка аппаратуры и оборудования и т.д.

    Описание двухдиапазонного источника питания постоянного тока IT6862А:

    Программируемый источник питания постоянного тока серии IT6860А (72 - 180 Вт) имеет два диапазона выходного напряжения и два диапазона токового выхода с переключением диапазонов по вашему выбору. Предлагаемый источник питания может заменить два обычных, значительно экономя ваши затраты и рабочее пространство. Кроме того, источники питания серии IT6860А поддерживает программирование списка заданных значений с передней панели и работу с программным обеспечением через компьютер, последнее позволяет удовлетворить потребности по управлению по линии связи. Серия IT6860А подходит для лабораторных испытаний, испытаний продукции в ходе ее производства, для целей технического обслуживания и т.д.

    Двухдиапазонный выход

    Источники питания постоянного тока серии IT6860А предлагают для вашего выбора диапазоны высокого и низкого напряжения. При необходимости высокого напряжения, высокое значение тока не является обязательным, при необходимости высокого тока низкое напряжение не является обязательным.

    Таймер

    Серия источников питания IT6860А поддерживает функцию таймера выхода, в режиме ON (ВКЛ), при этом на экране флуоресцентного (VFD) дисплея будет гореть индикатор «Timer» («Таймер»). Когда выход источника питания включен, таймер начнет работать, а по достижении определенного времени выходное напряжение отключится автоматически. Диапазон времени включения выхода от 0,1 с до 9999,9 с или от 0,1 мин до 9999,9 мин.

    Режим списка

    Режим списка позволяет пользователю создавать последовательность шагов подачи напряжения, сохранять ее в энергонезависимой памяти источника питания и устанавливать входные параметры для создания такого списка. Список включает в себя имя файла списка, шаги ввода (не более 150 шагов), время длительности шага (минимум 100 мс) и значение напряжения для каждого шага.

    Выносная обратная связь

    Чтобы избежать влияния падения напряжения, вызванного длиной провода, соединяющего нагрузку и источник питания, в нем используется выносная обратная связь, через четырехпроводное подключение. Такое подключение позволяет проводить измерения непосредственно на клеммах тестируемого объекта, что дает возможность повысить точность измерения, «S+» и «S-» - это клеммы дистанционного измерения. Здесь «+» и «-» указывает на положительную, а «-» - на отрицательную полярности подключения. При использовании функции выносной обратной связи, вам необходимо отсоединить провода, подключенные к клеммам «+, -», и подключить провода от «S+» и «S-» непосредственно к клеммам подачи питания на тестируемом объекте.

    Особенности двухдиапазонного источника питания постоянного тока IT6862А:

    • Два диапазона по выходу;
    • Удобный ввод данных с помощью регулятора или цифровой клавиатуры;
    • Высокая точность и высокое разрешение;
    • Выносная обратная связь (четырехпроводное подключение);
    • Установка выходного напряжения и значения тока в соответствии с заданной процедурой;
    • Настройка напряжение и тока с помощью регулятора;
    • Малые пульсации и низкий уровень собственных шумов;
    • Защита от перенапряжения (OVP) и перегрева (OTP);
    • Встроенный коммуникационный интерфейс связи RS232 / USB;
    • Программное обеспечение для мониторинга через ПК;
    • Поддержка команд SCPI, совместимый протокол формата кадра с IT6800.

  • Технические характеристики двухдиапазонного источника питания постоянного тока IT6862А:

    Параметр Значение
    Выходные параметры (0 °C - 40 °C) Напряжение (H) 0-32 В, 3 А
    Напряжение (L) 0-12 В, 6 А
    Мощность H: 96 Вт, L: 72 Вт
    Нестабильность выходных параметров при изменении нагрузки ±(% от значения параметра + смещение) Напряжение ≤0,01%+2 мА
    Ток ≤0,01%+3 мВ
    Нестабильность выходных параметров по сети питания ±(% от значения параметра + смещение) Напряжение ≤0,01%+3 мВ
    Ток ≤0,01%+2 мА
    Разрешение установки или программирования Напряжение 1 мВ
    Ток 0,1 мА
    Разрешение измерения Напряжение 1 мВ
    Ток 0,1 мА
    Погрешность установки или программирования (в течение 12 месяцев) (25 °C ± 5 °C) (% от значения параметра + смещение) Напряжение ≤0,04%+8 мВ
    Ток ≤0,1%+5 мА
    Погрешность измерения (в течение 12 месяцев) (25 °C ± 5 °C) (% от значения параметра + смещение) Напряжение ≤0,04%+8 мВ
    Ток ≤0,1%+5 мА
    Уровень пульсаций и шумов (в полосе 20 Гц – 20 МГц) Напряжение ≤4 мВ(п-п)
    Ток ≤7 мА(с.к.з.)
    Время нарастания Напряжение ≤90 мс (10%-90%)
    Время спада Напряжение ≤200 мин (90%-10%)
    Время восстановления Напряжение 50 мкс (50% -100% восстановление нагрузки до 75 мВ)
    Размеры 214,5 мм × 88,2 мм × 354,6 мм
    Вес (нетто) 8,5 кг

  • Комплект поставки IT6862А

    № Наименование Количество
    1 Двухдиапазонный источник питания постоянного тока IT6862А 1
    2 Шнур питания 1
    3 Протокол испытаний 1
    4 Руководство пользователя 1

    Дополнительная комплектация IT6862А:

    (Поставляется за отдельную плату)

    № Наименование
    1 Монтажный комплект IT-E151А
