IT 6952А, IT-6952А

Источники питания

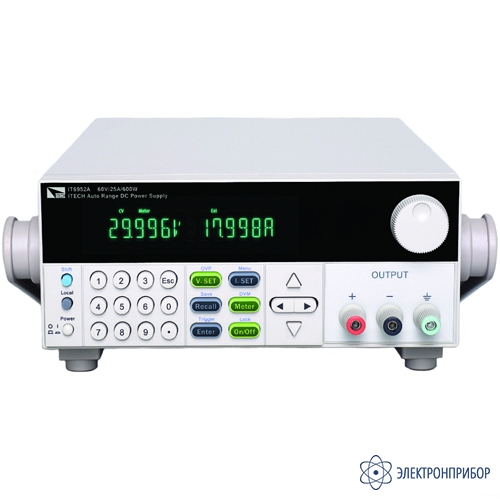

IT6952А — источник питания постоянного тока, программируемый в широком диапазоне

Код товара: 57974
  • 79337-20

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      79337-20 до 07.10.2025

    • Производитель

      ITECH

    • Артикул

      IT6952А

    Назначение источника питания постоянного тока, программируемого в широком диапазоне IT6952А:

    Источник питания постоянного тока, программируемый в широком диапазоне IT6952A предназначен для проверки и запитки DC-DC модулей питания постоянного тока, зарядных устройств для аккумуляторов, питания датчиков и т.п.

    Описание источника питания постоянного тока, программируемого в широком диапазоне IT6952А:

    Источник питания постоянного тока, программируемый в широком диапазоне серии IT6900А имеет встроенный стандартный коммуникационный интерфейс связи RS232, USB, GPIB, RS485 и аналоговый интерфейс (RS485 и аналоговый интерфейс только для модели IT6900B), поддерживает протокол SCPI, что облегчает дистанционное управление, управление промышленным программируемым логическим контроллером (ПЛК) и формирование интеллектуальных испытательных платформ, Выносная обратная (четырехпроводная схема подключения), обеспечивает компенсацию падения напряжения на линиях подключения нагрузки и исключают проблему неточного тестирования, Малый уровень пульсация, низкий уровень собственных шума, также встроенный цифровой вольтметр делают источник питания серии IT6900А простым и надежным инструментом для проведения внешних измерений, Предлагаемые источники питания могут широко использоваться для тестирования модулей питания постоянного тока, зарядных устройств для аккумулятора, использоваться для питания датчиков, а также в других областях.

    Автоматический выбор диапазона

    Источник питания серии IT6900А может обеспечить комбинированный выход для нескольких вариантов напряжений и токов при фиксированной мощности, Предлагаемый источник питания даже при наличии одного выхода может одновременно выполнять различные тесты для оборудования с высоким напряжением при низком токе или при высоком токе с низким напряжении, поскольку выходное напряжение и ток контролируются предельной мощностью, при этом на дисплее источника питания переключение напряжения и тока будет показываться в автоматическом режиме.

    Выносная обратная связь

    Чтобы избежать влияния падения напряжения, вызванного длиной провода, соединяющего нагрузку и источник питания, в нем используется выносная обратная связь, через четырехпроводное подключение. Такое подключение позволяет проводить измерения непосредственно на клеммах тестируемого объекта, что дает возможность повысить точность измерения, «S+» и «S-» - это клеммы дистанционного измерения, Здесь «+» и «-» указывает на положительную, а «-» - на отрицательную полярности подключения. При использовании функции выносной обратной связи, необходимо отсоединить провода, подключенные к клеммам «+, -», и подключить провода от «S+» и «S-» непосредственно к клеммам подачи питания на тестируемом объекте.

    Режим списка

    Режим списка позволяет пользователю создавать последовательность шагов подачи напряжения, сохранять ее в энергонезависимой памяти источника питания и устанавливать входные параметры для создания такого списка. Список включает в себя имя файла списка, шаги ввода (не более 150 шагов), время длительности шага (минимум 100 мс) и значение напряжения для каждого шага.

    Функции OVP

    Источник питания серии IT6900А обеспечивает функцию OVP (защита от повышенного напряжения), Точку защиты от перенапряжения источника питания можно настроить с помощью клавиш на его передней панели. Как только защита OVP источника питания будет активирована, то его выход будет немедленно отключен, и загорится индикатор «OVP», а на флуоресцентном (VFD) дисплее отобразится «OVER VOLT» («Превышение напряжения»).

    Отдельно расположенная клавиша позволяет быстро переключаться из режима работы с использованием ПК в режим работы через переднюю панель источника питания.

    Встроенный цифровой вольтметр

    В источниках питания серии IT6900А предусмотрен встроенный цифровой вольтметр, который может измерять постоянное напряжение в диапазоне от 0,001 В до 61,000 В. Значение напряжения отображается в левом нижнем поле дисплея.

    Таймер

    Серия источников питания IT6900А поддерживает функцию таймера выхода, в режиме ON (ВКЛ), при этом на экране флуоресцентного (VFD) дисплея будет гореть индикатор «Timer» («Таймер»). Когда выход источника питания включен, таймер начнет работать, а по достижении определенного времени выходное напряжение отключится автоматически, Диапазон времени включения выхода от 0,1 с до 99999,9 с.

    Аналоговый интерфейс

    Аналоговый интерфейс (разъем DB9 на задней панели) подключается с помощью кабеля и внешней платы с разъемом DB9 (розетка), К соответствующему выводу на плате разъема DB9 добавляется напряжение 0 - 10 В для имитации выходного напряжения или тока от 0 до полной шкалы.

    Программное обеспечение для ПК IT9000

    Источники питания серии IT6900А имеют встроенные коммуникационные интерфейсы связи RS232, USB, GPIB и другие интерфейсы связи. Для них компанией ITECH предоставляется бесплатное управляющее программное обеспечение, Используя данное программное обеспечение, предназначенное для установки на персональный компьютер (ПК), вы может легко осуществлять дистанционное управление источником питания серии IT6900А, устанавливать значения напряжения и тока, записывать данные в память, программировать и автоматически тестировать оборудование.

    Особенности источника питания постоянного тока, программируемого в широком диапазоне IT6952А:

    • Флуоресцентный (VFD) дисплей;
    • Регулировка напряжения и тока с помощью ручки или цифровой клавиатуры;
    • Высокая точность и высокое разрешение;
    • Установка шага цифрового значения с помощью курсора;
    • Установка выходного напряжения и значения тока в соответствии с заданной процедурой;
    • Функция таймера выхода (0,1 - 99999,9с);
    • Малые пульсации и низкий уровень собственных шумов;
    • Выносная обратная связь (четырехпроводное подключение);
    • Интеллектуальное управление вентилятором;
    • Широкий набор инструкции SCPI для облегчения формирования интеллектуальных испытательных платформ;
    • Выходные клеммы на передней и задней панели;
    • Дополнительная внешний аналоговый интерфейс;
    • Стандартный коммуникационный интерфейс связи RS232 / USB / GPIB.

  • Технические характеристики источника питания постоянного тока, программируемого в широком диапазоне IT6952А:

    Параметр Значение
    Выходные параметры при температуре 0 ℃ - 40 ℃ Напряжение 0-60 В
    Ток 0-25 А
    Мощность 600 Вт
    Нестабильность выходных параметров при изменении нагрузки ± (% от значения параметра + смещение) Напряжение ≤0,01%+30 мВ
    Ток ≤0,1%+10 мА
    Нестабильность выходных параметров по сети питания ± (% от значения параметра + смещение) Напряжение ≤0,01%+30 мВ
    Ток ≤0,1%+10 мА
    Разрешение установки или программирования Напряжение 1 мВ
    Ток 1 мА
    Разрешение измерения Напряжение 1 мВ
    Ток 1 мА
    Погрешность установки или программирования (срок действия 12 месяцев при температуре 25 ± 5 °C ± (% от значения параметра + смещение)) Напряжение ≤0,03%+5 мВ
    Ток ≤0,1%+25 мА
    Погрешность измерения (срок действия 12 месяцев при температуре 25 ± 5 °C ± (% от значения параметра + смещение)) Напряжение ≤0,03%+5 мВ
    Ток ≤0,1%+25 мА
    Уровень пульсаций и шумов (в полосе 20 Гц – 20 МГц) Напряжение ≤20 мВ(п-п)
    Ток ≤15 мА(с.к.з.)
    Время нарастания Напряжение ≤150 мс (10%-90%)
    Время спада Напряжение ≤2 с (10%-90%)
    Размеры 214,5 х 88,2 х 445 мм
    Вес нетто 15 кг

  • Комплект поставки IT6952А

    № Наименование Количество
    1 Источник питания постоянного тока, программируемый в широком диапазоне IT6952А 1
