ITC760H15 — программируемый источник питания высокого напряжения

Код товара: 57826
  • 77507-20

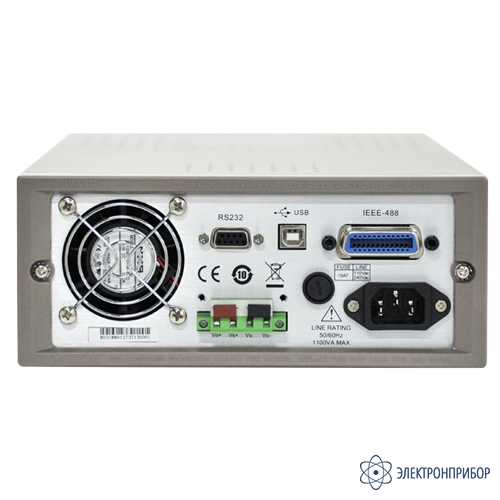

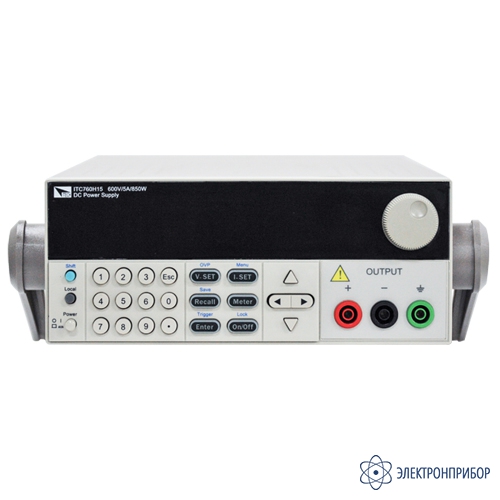

    Программируемый источник питания высокого напряжения ITC760H15 Программируемый источник питания высокого напряжения ITC760H15

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      77507-20 до 19.02.2025

    • Производитель

      ITECH

    • Артикул

      Б0000004969

    Сертификаты

    Описание программируемого источника питания высокого напряжения ITC760H15:

    Источник питания серии ITC760H15 представляет собой высокопроизводительный программируемый источник питания постоянного тока с одним выходом и коммуникационным интерфейсом. Напряжение 0~600 В, ток 0~5 А.

    Данная серия программируемого источника питания постоянного тока может выдавать потребителям максимальное напряжение или ток при постоянной мощности. Источник питания серии ITC76000 идет со стандартным коммуникационным интерфейсом RS232/USB/GPIB/RS485/LAN, экранная среда и системные функции могут быть разработаны и протестированы в соответствии с вашими потребностями и обеспечивать реализацию многоцелевых решений.

    Особенности программируемого источника питания высокого напряжения ITC760H15:

    • Полностью цифровое управление;
    • Внесен в госреестр СИ;
    • Выходное напряжение до 600В;
    • Выходной ток до 5А;
    • Вакуумно-люминесцентный дисплей (VFD) с высокой контрастностью;
    • Включение\отключение выходных клемм без отключения прибора;
    • Низкий уровень пульсаций (≤300 мВ, ≤30 мА);
    • Стандартный коммуникационный интерфейс RS232/USB/GPIB/RS485/LAN;
    • Имеют стандартный типоразмер 1U, что позволяет сэкономить место и дает возможность разместить источник питания в стандартной стойке.

  • Технические характеристики программируемого источника питания высокого напряжения ITC760H15:

    Параметр Значение
    Номинальные значения (0 °C - 40 °C) Напряжение 0~600 В
    Ток 0~5 А
    Мощность 850 Вт
    Стабилизация напряжения (% от выходного сигнала + отключение) При изменении напряжения питания ≤0,1%+100 мВ
    При изменении тока нагрузки ≤0,1%+50 мВ
    Стабилизация тока (% от выходного сигнала + отклонение) При изменении напряжения питания ≤0,1%+10мА
    При изменении напряжения на нагрузке ≤0,1%+10мА
    Дискретность установки Напряжение 100 мВ
    Ток 10 мА
    Дискретность измерения Напряжение 100 мВ
    Ток 10 мА
    Погрешность установки (в течение 12 месяцев) (25 °C ± 5 °C) (% от выходного значения + отключение) Напряжение ≤0,3%+200 мВ
    Ток ≤0,1%+20 мА
    Погрешность измерения (25 °C ± 5 °C) (% от выходного значения + отключение) Напряжение ≤0,3%+200 мВ
    Ток ≤0,1%+20 мА
    Пульсации (20 Гц~20 МГц) Напряжение ≤300 мВ (размах)
    Ток ≤30 мА (действующее значение)
    Время нарастания (без нагрузки) напряжения ≤300 мс
    Время нарастания (при полной нагрузке) напряжения ≤1 с
    Время спада напряжения (без нагрузки) ≤5 с
    Время спада напряжения (при полной нагрузке) ≤200 мс
    Время переходного процесса ≤500 мкс
    Вход переменного тока Напряжение 1 110 В ± 10%
    Напряжение 2 220 В ± 10%
    Частота 47-63 Гц
    Стабильность установки – 30 мин (% от выходного сигнала +отклонение) Напряжение 0,3%+200 мВ
    Ток 0,1%+20 мА
    Стабильность измерения – 8 ч (от выходного сигнала + отклонение) Напряжение 0,3%+200 мВ
    Ток 0,1%+20 мА
    КПД 84%
    Технические характеристики предохранителя 15 А
    Компенсация при удаленном контроле 1 В
    Время отклика на команду 10-600 мс
    Коэффициент мощности 0,98
    Максимальный входной ток 10 А
    Максимальная входная кажущаяся мощность 1100 ВА
    Температура хранения -10℃ ~ 70℃
    Функция защиты  Защита от перенапряжения/перегрузки по току/перегрева
    Стандартный интерфейс GPIB/USB/RS232
    Изоляция (от выхода до земли) 500 В
    Рабочая температура 0~40℃
    Размеры (мм) 214,5 мм × 88,2 мм × 445 мм
    Вес (нетто) 6 кг

  • Комплект поставки ITC760H15

    № Наименование Количество
    1 Программируемый источник питания высокого напряжения ITC760H15 1
    2 USB-кабель 1
    3 Шнур питания 1
    4 Сертификат калибровки 1
    5 Руководство пользователя 1
    6 Методика поверки 1
