NGE103 — трехканальный источник питания

Код товара: 44328
  • 72340-18

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      72340-18 до 06.09.2024

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      5601.1414.03

    Сертификаты

    Описание трехканального источника питания NGE103:

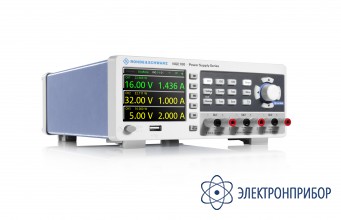

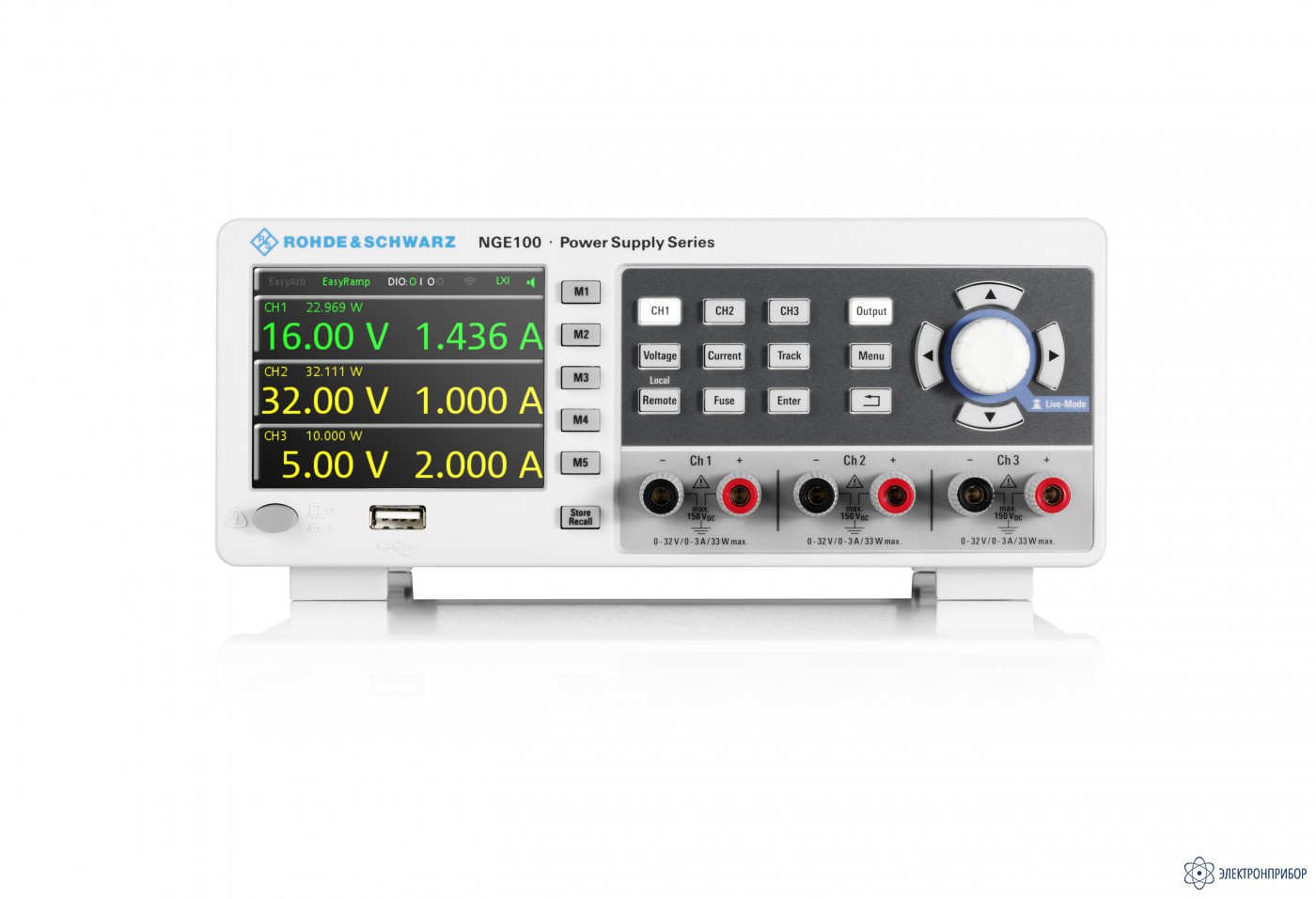

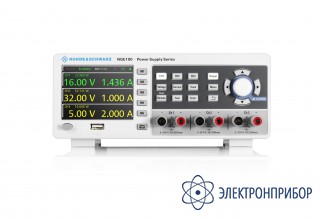

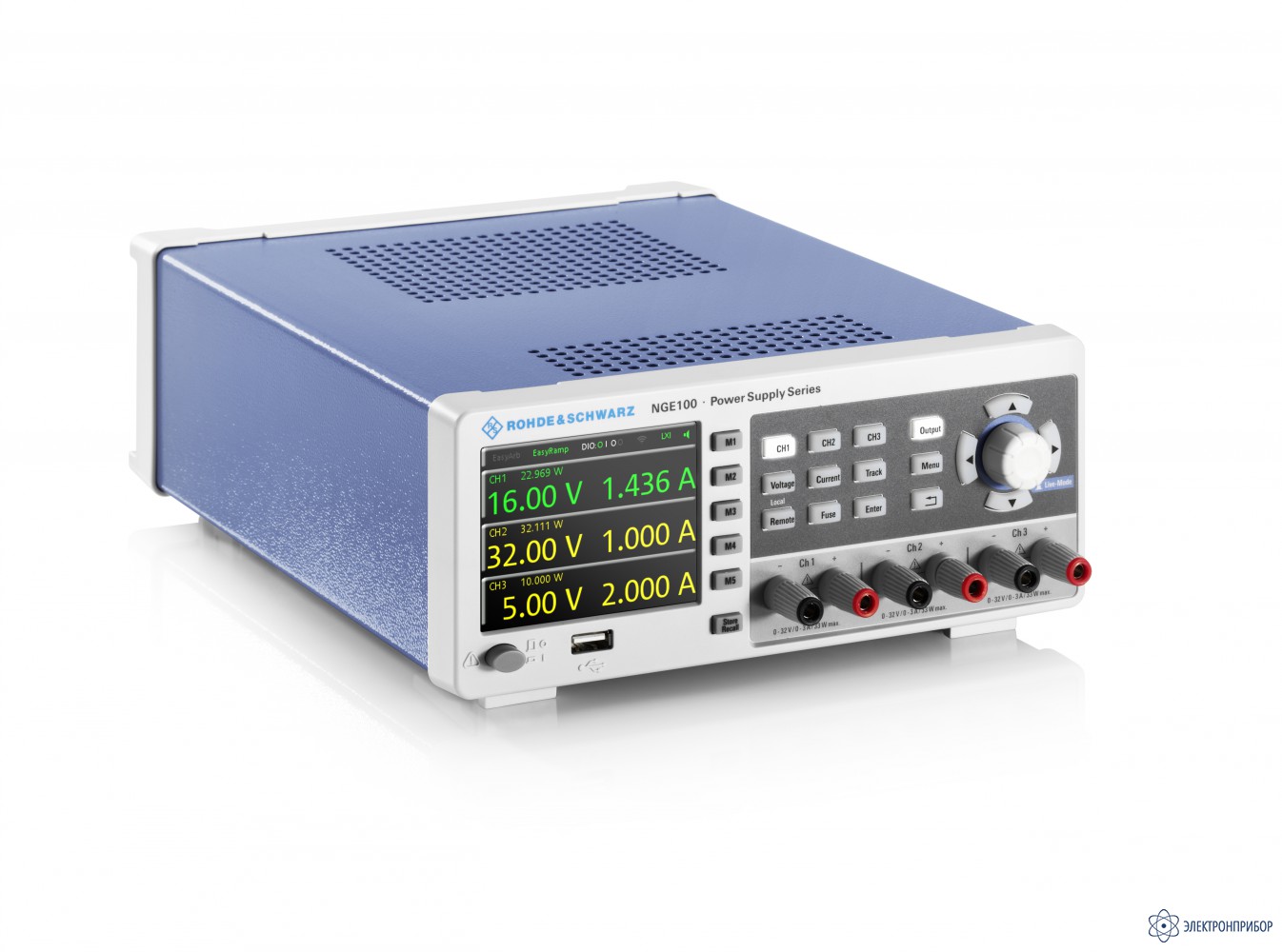

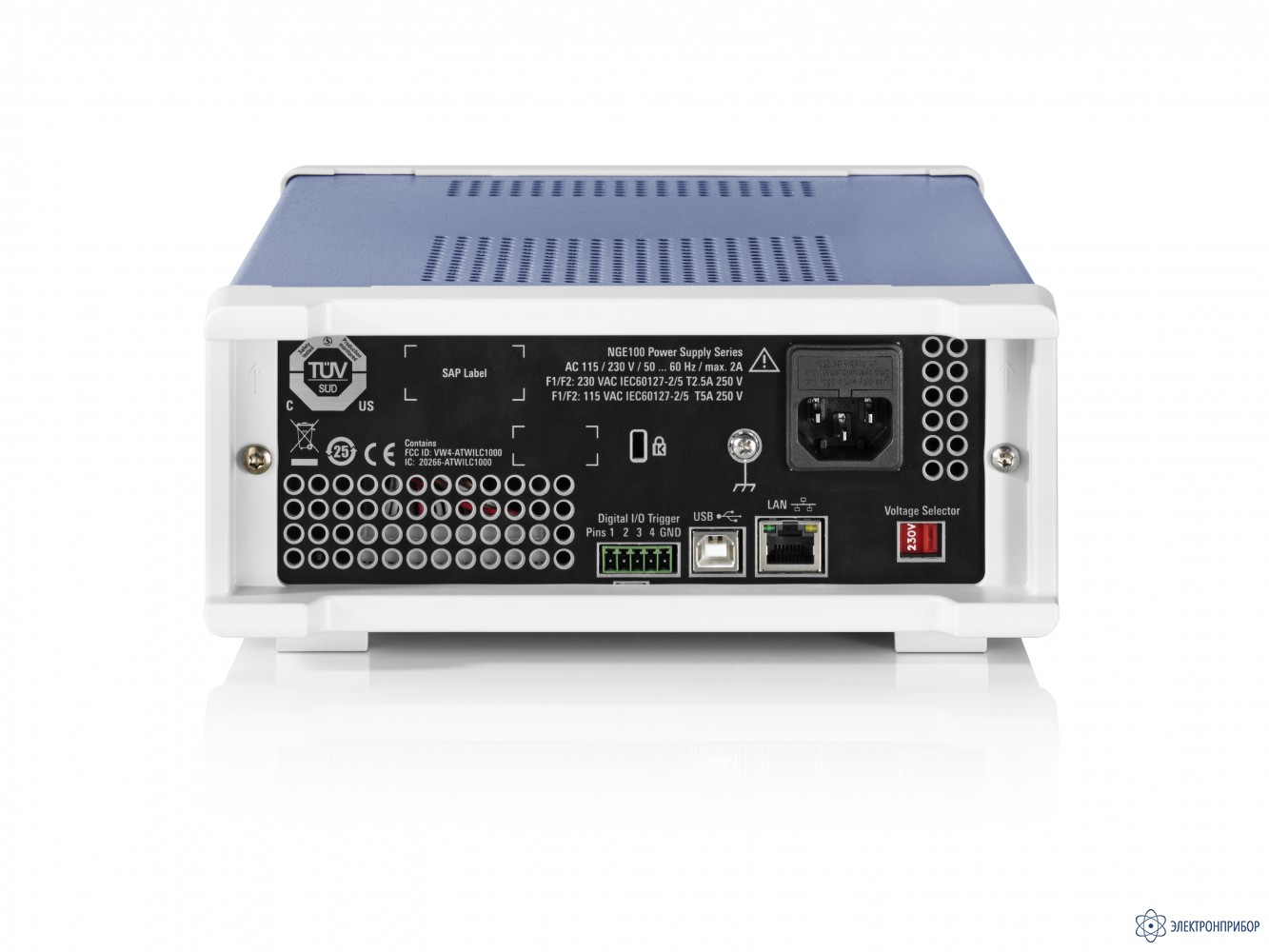

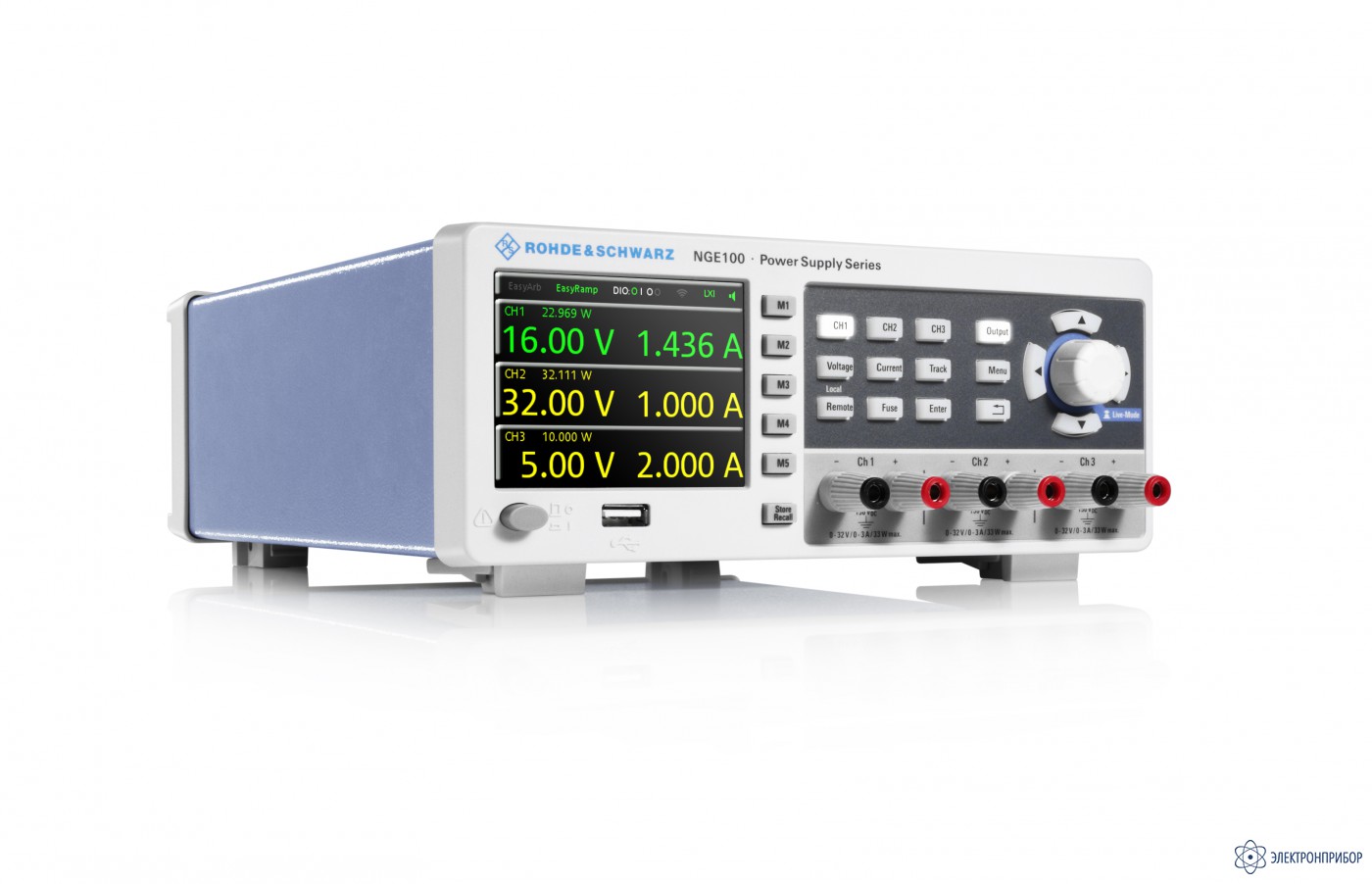

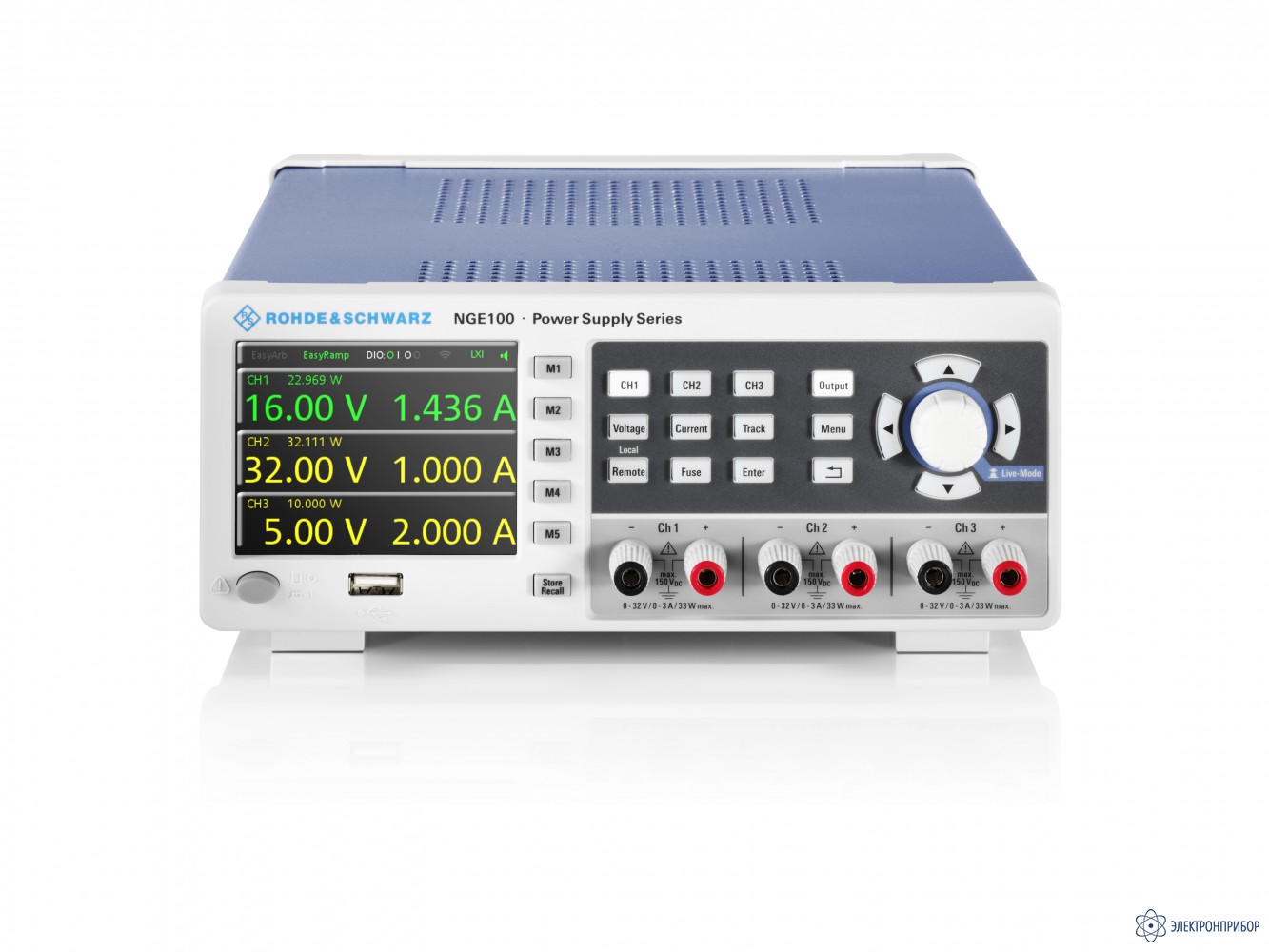

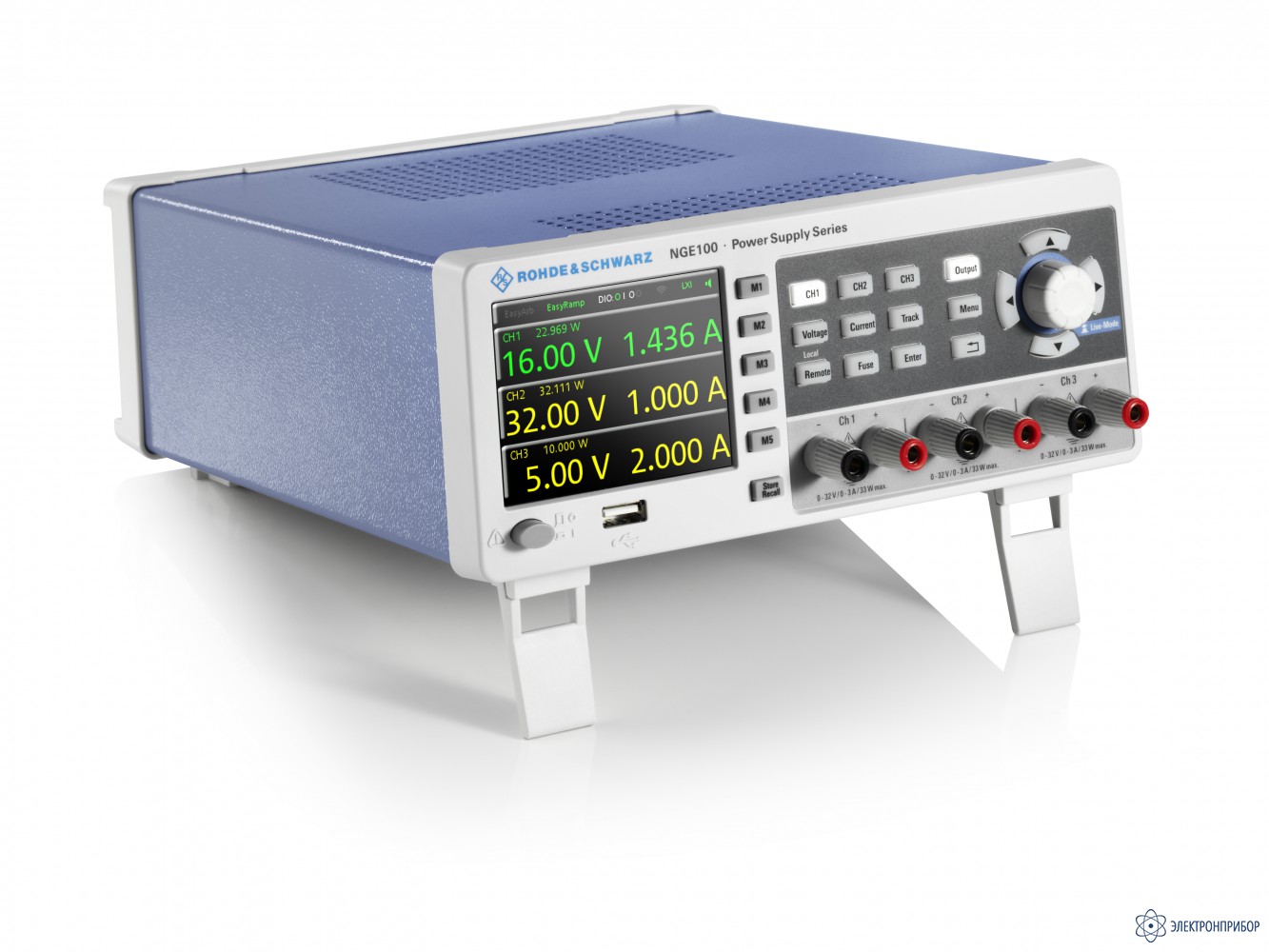

    Всеми базовыми функциями источников питания R&S®NGE100 можно управлять клавишами прямого доступа с передней панели. Поворотная ручка играет главную роль при регулировке напряжения и тока и установки пределов для многоцелевых защитных функций.На экране одновременно отображаются рабочие состояния всех каналов. Активные каналы указываются с помощью подсвеченных клавиш каналов. Активные выходы показываются зеленым цветом при работе в режиме постоянного напряжения и красным – в режиме постоянного тока. Неактивные выходы отображаются желтым цветом.

    Для защиты прибора и испытуемых устройств (ИУ) источники питания R&S®NGE100 оснащены разнообразными защитными функциями. Для каждого канала пользователи могут отдельно устанавливать максимально допустимый ток (электронный предохранитель, защита от превышения тока, OCP), максимально допустимое напряжение (защита от перенапряжения, OVP) или максимально допустимую мощность (защита от превышения мощности, OPP). При достижении заданного предела происходит отключение выходного канала. Защита от превышения температуры (OTP) предотвращает перегрев прибора.

    При промышленном применении источники питания часто устанавливаются в 19" стойки. Комплект для монтажа в стойку R&S®HZC95 позволяет устанавливать источники питания в стойки, в том числе в комбинации с приборами R&S®HMC. Источниками питания R&S®NGE100 можно управлять дистанционно через USB-интерфейс или, опционально, через Ethernet-интерфейс и даже по беспроводной локальной сети.

    Особенности трехканального источника питания NGE103:

    • Источник питания с двумя каналами;
    • Максимальная выходная мощность 66 Вт (33,6 Вт на канал);
    • Максимальное выходное напряжение 32 В на канал (до 64 В/96 В при последовательном включении);
    • Максимальный выходной ток 3 А на канал (до 6 А/9 А при параллельном включении);
    • Электронный предохранитель (OCP), защита от перенапряжения (OVP), защита от превышения мощности (OPP), защита от превышения температуры (OTP);
    • USB-интерфейс (VCP/TMC), опциональный LAN-интерфейс (LXI), опциональный беспроводной LAN-интерфейс;
    • Опциональный цифровой вход/выход (4-битный).

  • Технические характеристики трехканального источника питания NGE103:

    Параметр Значение
    Количество выходных каналов 3
    Суммарная выходная мощность 100 Вт
    Максимальная выходная мощность (на канал) 33,6 Вт
    Выходное напряжение (на канал) от 0 В до 32 В
    Выходной ток (на канал) от 0 А до 3 А
    Режим постоянного напряжения ± (% от вых. значения + смещение) < 0,1 % + 20 мВ
    Режим постоянного тока ± (% от вых. значения + смещение) < 0,1 % + 5 мА
    Пульсации напряжения от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 тип. < 1,5 мВ (СКЗ) тип. < 20 мВ (Vразмах)
    Пульсации тока от 20 Гц до 20 МГц; при V = 16 В, I = Iмакс/2 тип. < 2 мА (СКЗ)
    Время восстановления изменение нагрузки от 10 % до 90 % в полосе ± 20 мВ от установленного напряжения 200 мкс
    Погрешность установки напряжения (+23 °C –3 °C/+7 °C) ± (% от вых. значения + смещение) < 0,1 % + 30 мВ
    Погрешность установки тока (+23 °C –3 °C/+7 °C) ± (% от вых. значения + смещение) < 0,1 % + 5 мА
    Обратное считывание напряжения (+23 °C –3 °C/+7 °C) ± (% от вых. значения + смещение) < 0,1 % + 20 мВ
    Обратное считывание тока (+23 °C –3 °C/+7 °C) ± (% от вых. значения + смещение) < 0,1 % + 5 мА
    Разрешение напряжения 10 мВ
    Разрешение тока 1 мА
    Максимальное напряжение относительно земли 150 В постоянного тока
    Максимальное обратное напряжение 33 В
    Максимально допустимый ток в случае инверсного напряжения 3 А
    Температурный коэффициент (на °C) ± (% от вых. значения + смещение) Напряжение: < 0,02 % + 5 мВ
    Ток: < 0,02 % + 3 мА
    Выброс выходного напряжения в случае активного канала и отключении сетевого питания < 100 мВ
    Время обработки команды ≤ 30 мс
    Положительное изменение напряжения без нагрузки 10 мс + время обработки команды
    полная нагрузка (резистивная) 10 мс + время обработки команды
    Отрицательное изменение напряжения без нагрузки 500 мс + время обработки команды
    полная нагрузка (резистивная) 10 мс + время обработки команды
    Защита от перенапряжения регулируется для каждого канала
    Защита от превышения мощности регулируется для каждого канала
    Электронный предохранитель регулируется для каждого канала
    Время срабатывания (Iнагр > Iсраб × 2) < 10 мс
    Время срабатывания для связанных каналов < 100 мкс + время срабатывания связанного канала
    Задержка срабатывания регулируется для каждого канала от 10 мс до 10 с (с шагом 10 мс)
    Защита от перегрева да
    Счетчик электроэнергии да
    Выходная линейно-нарастающая функция (EasyRamp) да
    Время действия функции EasyRamp от 10 мс до 10 с
    Минимальный интервал запуска 10 мс
    Время срабатывания запуска < 100 мс
    Уровень запуска ТТЛ
    Направление перепада нарастающий, спадающий
    Произвольная функция (EasyArb) параметр напряжение, ток, время
    Максимальное количество точек 128
    Время пребывания от 10 мс до 600 с
    Режим повторения непрерывный или импульсный режим с числом повторе- ний от 1 до 255
    Запуск вручную, посредством дистанционного управления или через опциональный вход запуска (опция NGE-K103)
    Разъемы на передней панели канальные выходы 4 мм винтовые гнезда
    Интерфейсы дистанционного управления стандартные USB-TMC, USB-CDC (виртуальный COM)
    опциональный LAN (LXI), NGE-K101
    опциональный беспроводной LAN, NGE-K102
    Интерфейс запуска и управления опциональный цифровые входы/выходы, NGE-K103
    Номинальное напряжение сети питания переменного тока 115/230 В (±10 %) 50/60 Гц
    Потребляемая мощность (максимальная входная мощность) 180 Вт
    Сетевые предохранители 115 В перем. тока IEC 60127-2/5 T 5 А 250 В1
    230 В перем. тока IEC 60127-2/5 T 2,5 А 250 В
    Температура Диапазон рабочих температур от 0 °C до +40 °C
    Диапазон температур хранения от –20 °C до +70 °C
    Относительная влажность без конденсации от 5 % до 80 %
    Дисплей 3,5", QVGA
    Возможность монтажа в стойку (опция R&S®HZC95) ½ 19"
    Габариты Ш × В × Г 222 мм × 88 мм × 280 мм
    (8,74" × 3,46" × 11,02")
    Масса 4,5 кг
    Рекомендуемый межкалибровочный интервал при работе 40 ч/неделю во всем диапазоне указанных условий окружающей среды 1 год

  • Комплект поставки NGE103
