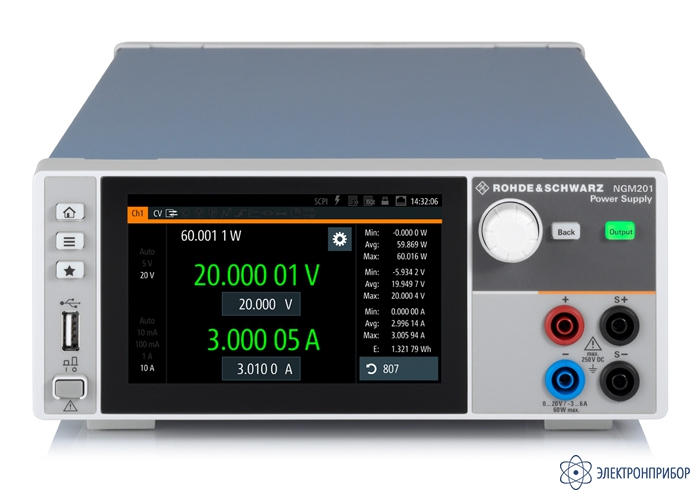

NGM201 — одноканальный источник питания

Код товара: 52824

  • Описание одноканальный источник питания NGM201:

    Благодаря своей высокой точности и малому времени восстановления нагрузки источники питания серии NGM200 идеально подходят для решения самых сложных задач. Двухквадрантная архитектура обеспечивает их функционирование как в качестве источника, так и потребителя тока, что, в свою очередь, позволяет имитировать аккумуляторы и нагрузки. Малое время восстановления дает возможность адекватно реагировать на быстрое изменение нагрузки, которое возникает, например, при переключении устройств мобильной связи из режима ожидания в режим передачи. Высокая скорость сбора данных и реалистичная имитация аккумуляторных батарей расширяют спектр применений прибора.

    Одноканальный источник питания NGM201 и двухканальный источник питания NGM202 обеспечивают до 60 Вт выходной мощности на канал. Выходные каналы не заземлены, гальванически изолированы и защищены от перегрузки и коротких замыканий.

    Благодаря четырем измерительным диапазонам тока и разрешению до 6½ разрядов при измерении напряжения, тока и мощности источники питания серии NGM200 идеально подходят для определения параметров устройств, которые характеризуются низким энергопотреблением в режиме ожидания и большими токами в режиме полной нагрузки. В большинстве случаев нет необходимости использования дополнительного цифрового мультиметра.

    Благодаря быстрому восстановлению менее чем за 30 мкс, минимальным выбросам даже при резком изменении нагрузки и быстрому регулированию импеданса источники питания серии NGM200 идеально подходят для подачи питания на устройства IoT и другие устройства, работающие от аккумуляторов.

    При скорости захвата до 500 000 отсчетов в секунду могут быть зафиксированы даже очень быстрые изменения напряжения или тока.

    Линейная двухквадрантная конструкция выходных каскадов позволяет источникам питания из серии NGM200 работать в качестве источника и потребителя тока с минимальными уровнями остаточных пульсаций и шума, обеспечивая идеальную поддержку при разработке усилителей мощности и схем MMIC. Дополнительная функция имитации аккумулятора обеспечивает условия проведения испытаний, имитирующие использование реальной аккумуляторной батареи.

    Особенности одноканальный источник питания NGM201:

    Технология для сложных задач:

    • Быстрая стабилизация нагрузки;
    • Минимальный уровень остаточных пульсаций и низкий уровень шума;
    • Показания с разрешением до 6½ разрядов;
    • Функция цифрового вольтметра;
    • Гальванически изолированные незаземленные каналы;
    • Выходной каскад, изолированный с помощью реле;
    • Два квадранта: работа в качестве источника и нагрузки;
    • Режимы постоянного напряжения, постоянного тока и постоянного сопротивления;
    • Переменное выходное сопротивление;
    • Высокая скорость сбора данных (функция FastLog);
    • Функции защиты прибора и ИУ;
    • Пределы безопасности для защиты ИУ.

    Имитация аккумуляторной батареи:

    • Модели аккумуляторов;
    • Имитация аккумуляторной батареи.

    Удобство эксплуатации:

    • Сенсорный экран высокого разрешения;
    • Цветовая кодировка режимов работы;
    • Функция QuickArb;
    • Функция EasyRamp;
    • Сохранение и вызов настроек прибора.

    Идеальный выбор для использования в лабораториях и испытательных системах:

    • Специально для использования в лабораториях и системных стойках;
    • Функция компенсации;
    • Разъемы на передней и задней панелях;
    • Полноценные возможности дистанционного управления;
    • Быстрая работа на шине и на рабочем столе;
    • Усовершенствованная конструкция прибора: компактные размеры и бесшумная работа.

  • Технические характеристики одноканальный источник питания NGM201:

    Параметр Значение
    NGM201 NGM202
    Выходы
    Все выходные каналы гальванически изолированы и не заземлены.
    Количество выходных каналов 1 2
    Суммарная выходная мощность макс. 60 Вт макс. 120 Вт
    Максимальная выходная мощность на канал 60 Вт
    Выходное напряжение на канал от 0 до 20 В
    Максимальный выходной ток на канал выходное напряжение ≤ 6 В 6 А
    выходное напряжение > 6 В 3 A
    Максимальное напряжение в последовательном режиме работы - 40 В
    Максимальный ток в параллельном режиме работы выходное напряжение ≤ 6 В - 12 A
    Максимальный ток в параллельном режиме работы выходное напряжение > 6 В - 6 А
    Регулируемый выходной импеданс от –50 мОм до 100 Ом
    Приращение 1 мОм
    Время восстановления ≤ 2 Ом, резистивная нагрузка < 200 мкс
    > 2 Ом, резистивная нагрузка < 10 мс
    Пульсации напряжения и шум от 20 Гц до 20 МГц < 500 мкВ (СКЗ), < 2 мВ (размах) (изм.)
    Пульсации тока и шум от 20 Гц до 20 МГц < 1 мА (СКЗ) (изм.)
    Электронная нагрузка (NGM202: оба канала)
    Максимальная потребляемая мощность 60 Вт 120 Вт (60 Вт на канал) 1)
    Максимальный потребляемый ток на канал 3 A
    Режимы потребления постоянное напряжение, постоянный ток, постоянное сопротивление
    Стабилизация нагрузки
    изменение нагрузки: от 10% до 90%
    Напряжение ± (% от выходного значения + смещение) < 0,01% + 1 мВ
    Ток ± (% от выходного значения + смещение) < 0,01% + 0,1 мА
    Время восстановления нагрузки регулировка в пределах ± 20 мВ от установленного напряжения < 30 мкс (изм.)
    Время нарастания от 10% до 90% от номинального выходного напряжения, резистивная нагрузка полная нагрузка: < 125 мкс
    без нагрузки: < 125 мкс
    Время спада от 10% до 90% от номинального выходного напряжения, резистивная нагрузка полная нагрузка: < 125 мкс
    без нагрузки: < 125 мкс
    Разрешающая способность при программировании
    Напряжение 1 мВ
    Ток 0,1 мА
    Погрешность установки при программировании
    Напряжение ± (% от выходного значения + смещение) < 0,02% + 3 мВ
    Ток ± (% от выходного значения + смещение) < 0,05% + 2 мА
    Выходные измерения
    Функции измерения напряжение, ток, мощность, энергия
    Разрешение при снятии показаний
    Напряжение диапазон 20 В: 10 мкВ
    диапазон 5 В: 5 мкВ
    Ток диапазон 10 А: 10 мкА
    диапазон 1 А: 1 мкА
    диапазон 100 мА: 100 нА
    диапазон 10 мА: 10 нА
    Погрешность считывания
    Напряжение ± (% от выходного значения + смещение) диапазон 20 В: 0,02% + 2 мВ
    диапазон 5 В: 0,02+ 500 мкВ
    Ток ± (% от выходного значения + смещение) диапазон 10 А: 0,05% + 250 мкА
    диапазон 1 А: 0,05% + 1 мА
    диапазон 100 мА: 0,05% + 100 мкА
    диапазон 10 мА: 0,05% + 15 мкА
    Температурный коэффициент (на °C)
    Диапазон от 5 °C до 20 °C и от 30 °C до 40 °C
    Напряжение 0,15 × заданное значение/°C
    Ток 0,15 × заданное значение/°C
    Функция компенсации
    Максимальная компенсация 2 В (изм.)
    Предельно допустимые параметры
    Максимальное напряжение относительно земли 250 В постоянного тока
    Максимальное противодействующее напряжение напряжение с той же полярностью, подключенное к выходам 22 В
    Максимальное обратное напряжение напряжение с обратной полярностью, подключенное к выходам 0,5 В
    Максимальный обратный ток максимально в течение 5 минут 1 A
    Дистанционное управление
    Время обработки команды тип. < 6 мс
    Функции защиты
    Защита от перенапряжения регулируется регулируется, оба канала
    Разрешающая способность при программировании 1 мВ
    Защита от превышения мощности регулируется регулируется, оба канала
    Защита от превышения тока (электронный предохранитель) регулируется регулируется, оба канала
    Разрешающая способность при программировании 0,1 мА
    Время срабатывания (Iнагр > Iсраб × 2) при Iнагр ≥ 2 A < 1,5 мс
    Связь предохранителей (функция FuseLink) - да
    Задержка срабатывания при включении выхода - оба канала, от 0 мс до 10 с (с шагом 1 мс)
    Задержка срабатывания при включении выхода - оба канала, от 0 мс до 10 с (с шагом 1 мс)
    Защита от перегрева да
    Специальные функции
    Выходная линейно-нарастающая функция EasyRamp
    Время действия функции EasyRamp от 10 мс до 10 с (с шагом 10 мс)
    Выходная последовательность
    Синхронность тип. < 25 мкс
    Задержка на канал от 1 мс до 10 с (с шагом 1 мс)
    Произвольная функция QuickArb
    Параметры напряжение, ток, время
    Максимальное количество точек 4096
    Время пребывания от 1 мс до 20 ч (с шагом 1 мс)
    Повтор непрерывный или импульсный режим с числом повторений от 1 до 65535
    Запуск вручную с помощью клавиатуры, в режиме дистанционного управления или с помощью дополнительного интерфейса
    Цифровые интерфейсы запуска и управления цифровые входы/выходы, R&S®NGM-K103
    Максимальное напряжение (IN/OUT) 24 В
    Нагрузочные повышающие резисторы (IN/OUT) подключение к 3,3 В 20 кОм
    Уровень на входе низкий < 0,8 В
    высокий > 2,4 В
    Максимальный потребляемый ток (OUT) 500 мА
    Стандартный режим регистрации данных
    Максимальная скорость сбора 10 отсчетов/с
    Объем памяти внутренняя память 800 Мбайт или объем внешней памяти
    Разрешение по напряжению см. Разрешение при снятии показаний
    Погрешность напряжения см. Погрешность считывания
    Разрешение по току см. Разрешение при снятии показаний
    Погрешность тока см. Погрешность считывания
    Быстрый режим регистрации данных FastLog
    Максимальная скорость сбора 500 тыс. отсчетов/с (2 мкс)
    Объем памяти объем внешней памяти
    Разрешение по напряжению диапазон 20 В: 20 мкВ
    диапазон 5 В: 5 мкВ
    Погрешность напряжения ± (% от выходного значения + смещение) диапазон 20 В: 0,02% + 2 мВ
    диапазон 5 В: 0,02+ 500 мкВ
    Разрешение по току диапазон 10 А: 20 мкА
    диапазон 1 А: 2 мкА
    диапазон 100 мА: 200 нА
    диапазон 10 мА: 20 нА
    Погрешность тока ± (% от выходного значения + смещение) диапазон 10 А: 0,05% + 2,5 мА
    диапазон 1 А: 0,05% + 1 мА
    диапазон 100 мА: 0,05% + 100 мкА
    диапазон 10 мА: 0,05% + 15 мкА
    Вход цифрового вольтметра (опция, R&S®NGM-K104)
    Напряжение ЦВМ от –5 В до +23 В
    Погрешность ЦВМ ± (% от выходного значения + смещение) < 0,02% + 2 мВ
    Дисплей и интерфейсы
    Дисплей TFT, 5 дюймов, 800 × 480 пикселей, WVGA, сенсорный
    Разъемы на передней панели 4 мм безопасные гнезда (каналы, компенсация) 4 мм безопасные гнезда (каналы)
    Разъемы на задней панели блок 8-контактных разъемов на канал
    Интерфейсы дистанционного управления стандартная модель USB-TMC, USB-CDC (виртуальный COM-порт)
    LAN
    R&S®NGM-K102 WLAN
    R&S®NGM-B105 IEEE-488 (GPIB)
    Общие данные
    Условия окружающей среды
    Температура Диапазон рабочих температур от +5 °C до +40 °C
    Диапазон температур хранения от –20 °C до +70 °C
    Относительная влажность без конденсации от 5% до 95%
    Номинальная мощность
    Номинальное напряжение сети питания 100 В / 115 В / 230 В (± 10%)
    Частота сети питания От 50 Гц до 60 Гц
    Максимальная потребляемая мощность 400 Вт
    Сетевые предохранители 2 × T4.0H/250 В
    Соответствие продукта
    Электромагнитная совместимость ЕС: в соответствии с Директивой по радиооборудованию 2014/53/EU применяемые стандарты:
    ETSI EN300328 V2.1.1
    EN 61326-1
    EN55011 (класс A)
    EN55032 (класс A)
    ETSI EN301489-1 V2.2.0
    ETSI EN301489-17 V3.2.0
    Корея Маркировка KC
    Электробезопасность ЕС: в соответствии с Директивой по низковольтному оборудованию 2014/35/EU применяемые согласованные стандарты: EN61010-1
    США, Канада CSA-C22.2 No. 61010-1
    Стандарты WLAN Австрия, Бельгия, Болгария, Хорватия, Кипр, Чешская Республика, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Исландия, Ирландия, Италия, Латвия, Лихтенштейн, Литва, Люксембург, Мальта, Нидерланды, Норвегия, Польша, Португалия, Румыния, Словакия, Словения, Испания, Швеция, Швейцария, Турция, Великобритания CE0682
    Сингапур Стандарты MDA, DB102020
    США, Канада FCC, IC
    RoHS в соответствии с Директивой ЕС 2011/65/EU EN50581
    Механическое сопротивление
    Вибрация синусоидальная от 5 Гц до 55 Гц, 0,3 мм (размах)
    от 55 Гц до 150 Гц, постоянное ускорение 0,5 g, согласно EN60068-2-6
    широкополосный шум от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64
    Ударное воздействие ударный спектр 40 g, в соответствии с MIL-STD-810E, метод 516.4, процедура I
    Механические характеристики
    Габариты 222 мм × 97 мм × 436 мм
    Масса 7,2 кг 7,4 кг
    Монтаж в стойку опция R&S®HZN96
    Рекомендуемый межкалибровочный интервал эксплуатация 40 ч в неделю во всем диапазоне заданных условий окружающей среды 1 год

    1) Ограничение времени действительно при рабочей температуре > 30 °C и общей мощности > 90 Вт.

  • Комплект поставки NGM201

    № Наименование Количество
    1 Одноканальный источник питания NGM201 1
    2 Набор кабелей питания 1
    3 Краткое руководство 1

  • Файлы для NGM201

Файлы для NGM201
