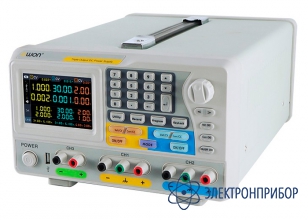

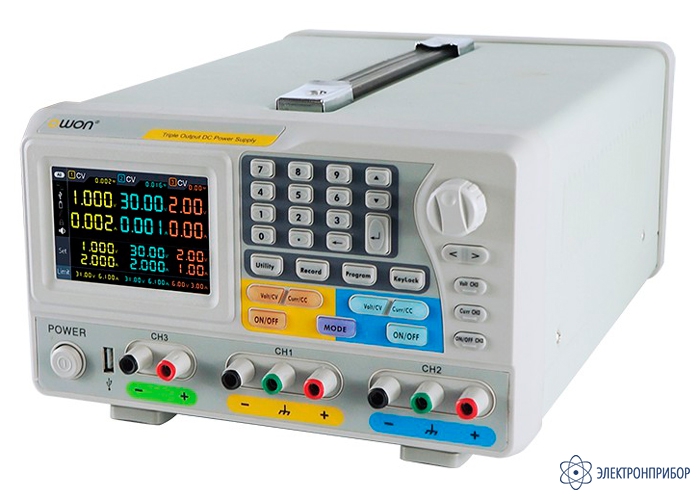

ODP3122 — источник питания программируемый

Код товара: 50053
  • Источник питания программируемый ODP3122 Источник питания программируемый ODP3122 Источник питания программируемый ODP3122

    • Гарантия

      2 года

    • Производитель

      OWON, Китай

    • Артикул

      236205

    Описание источника питания программируемого ODP3122:

    Приборы OWON серии ODP - высокоэффективные программируемые линейные источники питания постоянного тока.

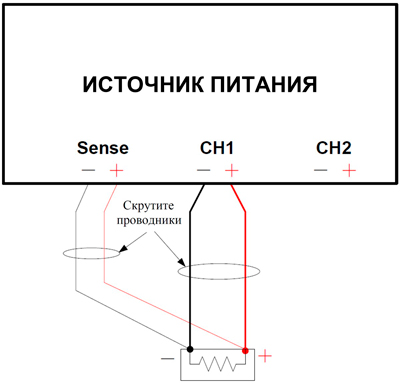

    Режим 4-х проводного подключения нагрузки. Режим 4-х проводного подключения нагрузки может быть использован только для канала CH1. Чтобы обеспечить точность напряжения на нагрузке при значимом падении напряжения на соединительных проводах, вызванным большим током, у данного источника питания конструктивно предусмотрен режим 4-х проводного подключения нагрузки. При использовании этого режима система автоматически компенсирует вызванное током падение напряжения в проводниках подключения нагрузки, путем измерения напряжения непосредственно на выводах нагрузки. Схему подключения см. ниже.

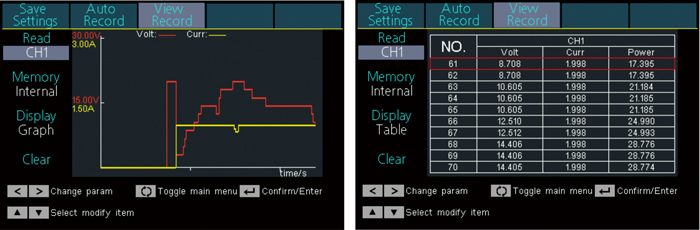

    Функция регистратора. Эта функция позволяет отслеживать изменения состояния системы питания с отображением записанных данных в виде диаграммы.

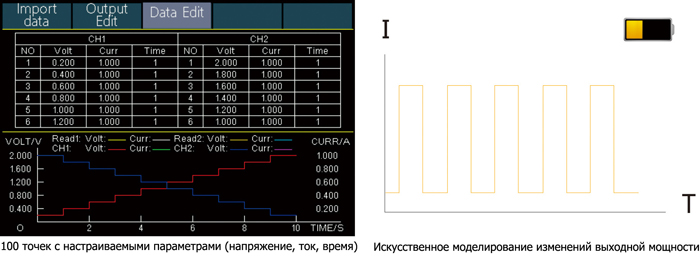

    Программируемый выход. До 100 точек с настраиваемыми параметрами (напряжение, ток, время) для программируемого режима; кривую выходной мощности можно регулировать с помощью персонального компьютера или непосредственно на источнике питания, позволяя искусственно моделировать изменения выходной мощности.

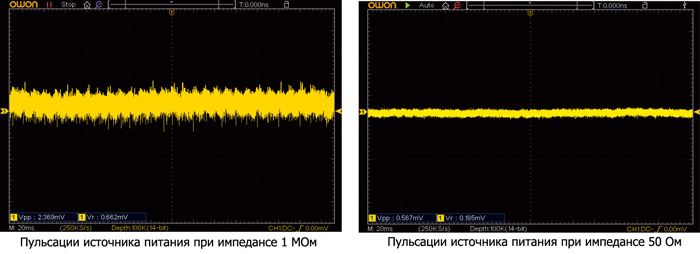

    Низкие шумы и пульсации. Источники питания OWON серии ODP отличаются сверхнизкими пульсациями и сверхнизким шумом, практически не влияющие на испытываемые цепи.

    Особенности источника питания программируемого ODP3122:

    • 2 независимых регулируемых канала + выход Sense;
    • Возможность параллельного или последовательного соединения каналов;
    • Выходное напряжение: 0~30 В (канал 1), 0~6 В (канал 2),точность установки 1 мВ;
    • Выходной ток: 0~12 А (канал 1), 0~3 А (канал 2), точность установки 1 мA;
    • Высокая стабильность и малые пульсации (≤ 1 мВ rms, ≤5 мA rms, 20 Гц – 20 МГц);
    • Малое влияние нагрузки: ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА;
    • Малое влияние сетевого напряжения: ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА;

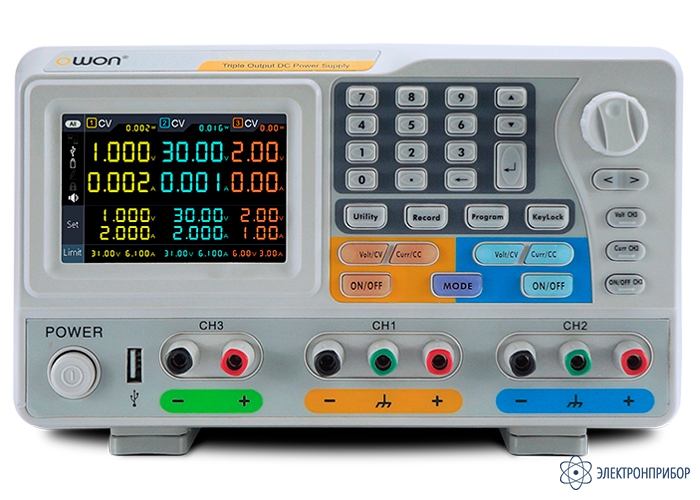

    • Индикация: TFT LСD-дисплей 9.9 см (480x320 пикселей);
    • Память до 100 групп характеристик для создания сигналов произвольной формы;
    • Защита от перегрузки и переполюсовки;
    • Система автоматического охлаждения;

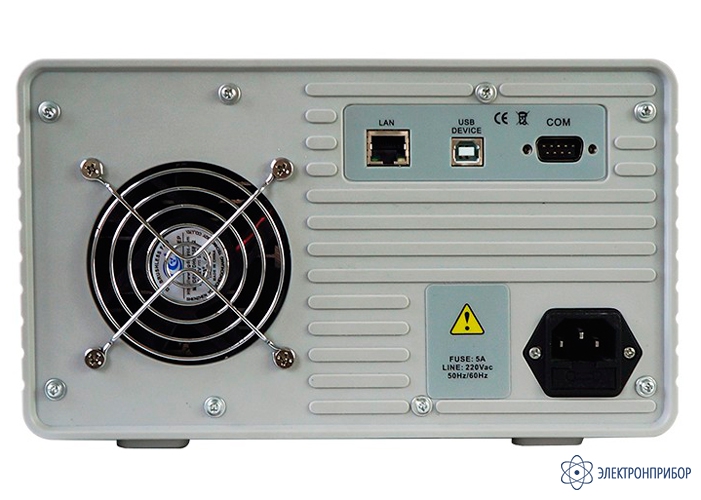

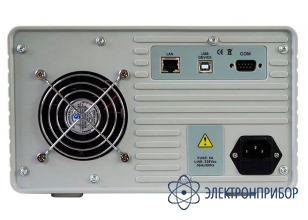

    • Интерфейсы: USB 2.0 (host и device), RS232, LAN;

  • Технические характеристики источника питания программируемого ODP3122:

    Параметр Значение
    Количество каналов 2 независимых регулируемых канала + выход Sense
    Возможность параллельного или последовательного соединения каналов Да
    Выходное напряжение 0~30 В (канал 1), 0~6 В (канал 2),точность установки 1 мВ
    Выходной ток 0~12 А (канал 1), 0~3 А (канал 2), точность установки 1 мA
    Высокая стабильность и малые пульсации ≤ 1 мВ rms, ≤5 мA rms, 20 Гц – 20 МГц
    Малое влияние нагрузки ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА
    Малое влияние сетевого напряжения ≤ 0.01% ±3 мВ, ≤ 0.01% ±3 мА
    Память до 100 групп характеристик для создания сигналов произвольной формы
    Защита от перегрузки и переполюсовки Есть
    Система автоматического охлаждения Есть
    Индикация TFT LСD-дисплей 9.9 см (480x320 пикселей)
    Интерфейсы USB 2.0 (host и device), RS232, LAN
    Габариты 358x250x158 мм
    Вес 12 кг

  • Комплект поставки ODP3122

    № Наименование Количество
    1 Источник питания программируемый ODP3122 1
