PPH-71503D, PPH 71503 D, PPH71503D

Источники питания

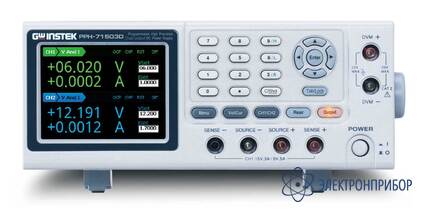

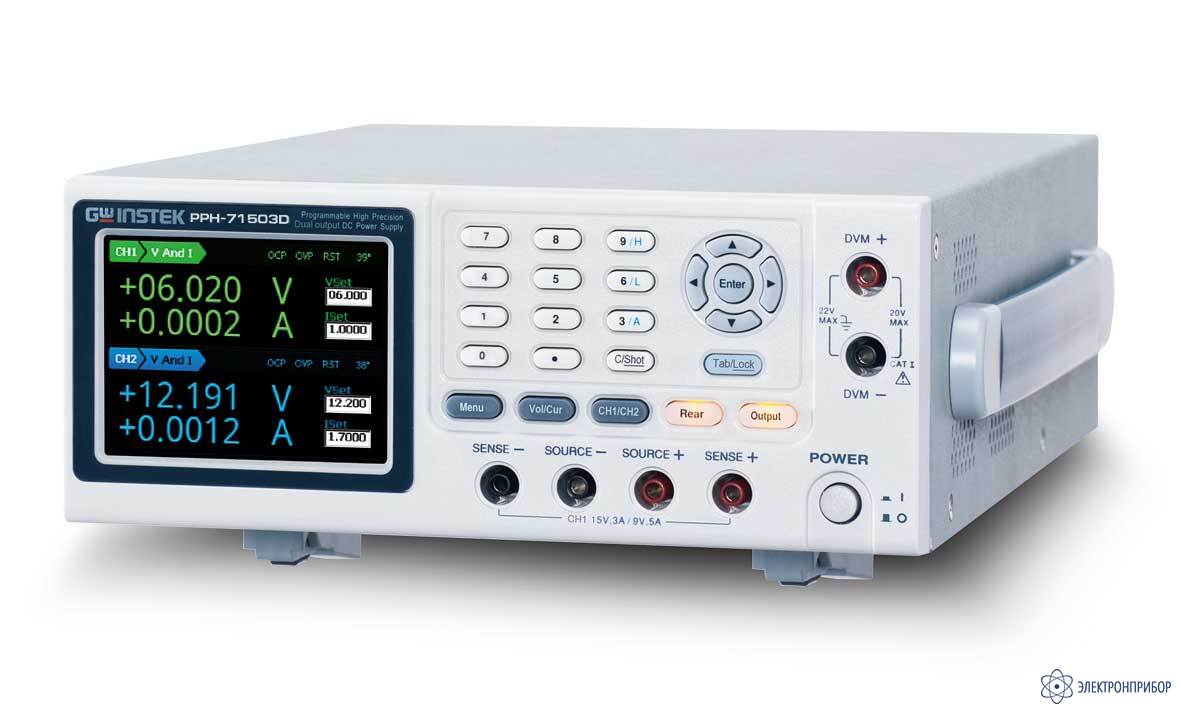

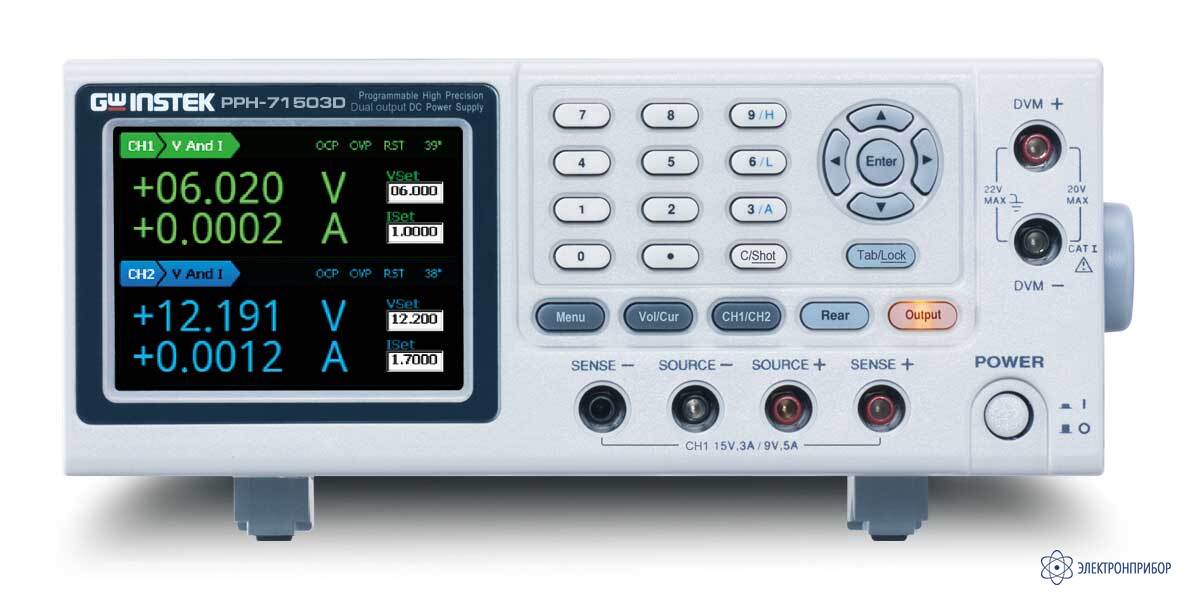

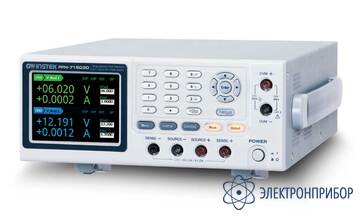

PPH-71503D — источник питания постоянного тока прецизионный программируемый

Код товара: 40914
  • 68671-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68671-17 до 18.09.2027

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности источника питания постоянного тока прецизионного программируемого - PPH-71503D:

    • Два независимых канала: канал 1 (два диапазона U/I 0…15 В / 0-3 А или 0… 9 В / 0-5 А), макс. вых. мощность 45 Вт; канал 2 ( 0 …12 В/ 0-1,5 А), макс. выходной мощность 18 Вт.;
    • Функция SEQUENCE: программирование профиля U/I для последовательного вывода на выходе до 1000 шагов с регулируемой амплитудой напряжения, тока и длительности (1 мс …3600 сек с разреш. 1 мс);
    • Функция ЭМУЛЯЦИЯ: моделирование реальной батареи с эмуляцией выходного импеданса, программирование внутр. переменного сопротивления (0,001…1,000 Ом/ разреш. 1 мОм);
    • Режим стабилизации тока и напряжения (CC/ CV);
    • Макс. разрешение: 1 мВ/ ток 0,1 мкА для диапазона 5 мА;
    • Высокое быстродействие (tнараст. 0,2 мс/ tсп 0,3 мс), отклик на изменение Uвых <40 мкс (при отклонении ~100 мВ);
    • Малый уровень пульсаций (≤ 1 мВ скз);
    • Встроенный вольтметр: 0…20 В (± 0,05%+3 мВ);
    • Режим приемника тока (максимально поглощаемый ток до 3,5 А/ канал 1);
    • Измерение импульсного тока (tи 33,3 мкс…833 мс), большой период интеграции (до 60 с), вычисление импульсного тока с усреднением (1…100), глубина памяти внутр. буфера 64К (динамический режим);

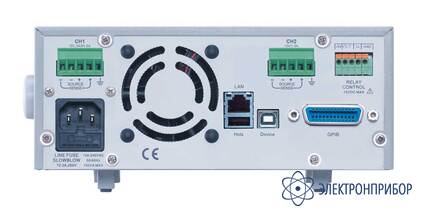

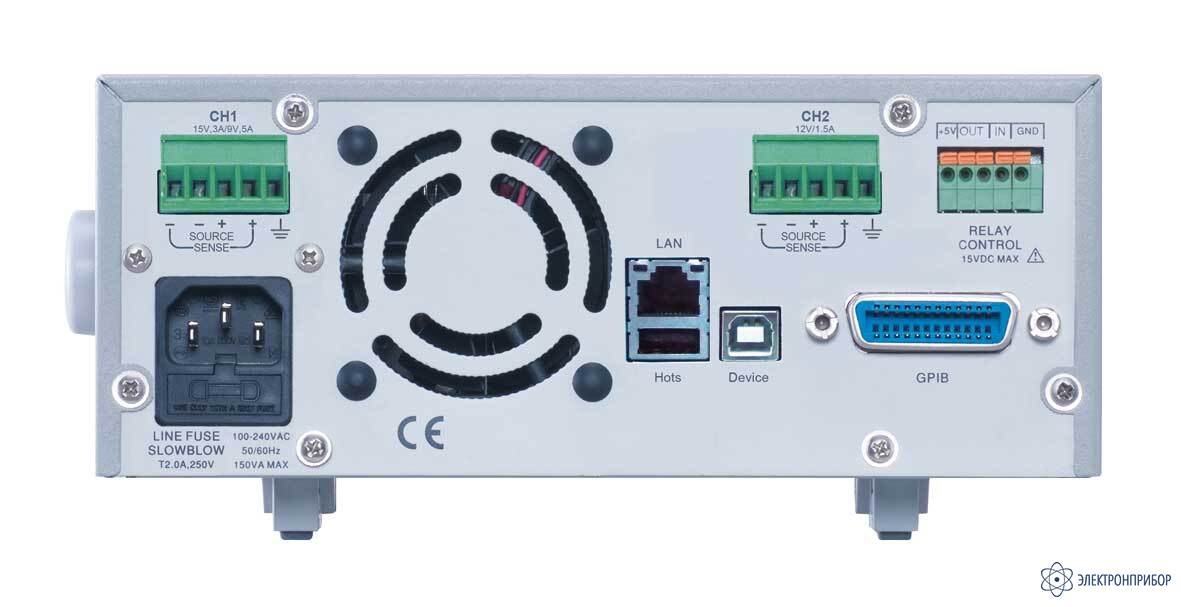

    • Выходные гнезда на передней и задней панели (Канал 1);
    • Функция блокировки кнопок управления;
    • Внутренняя память (запись/ вызов): 5 ячеек для сохранения настроек , 5 ячеек для сохранения статуса ИП при включении;
    • Интерфейсы управления: USB / LAN / GPIB;
    • Защита питаемого объекта от повреждения при 4-х пр подключении, защита от КЗ, перегрузки по току, от перенапряжения, и перегрева;
    • Малошумящая интеллектуальная система охлаждения;
    • Управление: драйвера LabView, программа управления.

  • Технические характеристики источника питания постоянного тока прецизионного программируемого - PPH-71503D:

    Параметр Канал 1 Канал 2
    Установка напряжения на выходе
    Диапазон U вых Низкий диапазон ( LV ): 0...9 В
    Высокий диапазон ( HV ): 0...15 В    		 0...12 В
    Программируемое разрешение 2, 5 мВ
    Разрешение измерения 1 мВ
    Погрешность установки (программная) ± (0,05 % + 10 мВ)
    Погрешность измерения (по встроенному индикатору) ± (0,05 % + 3 мВ)
    Время нарастания U вых 0,2 мс (10 % - 90 %)
    Время спада U вых 0,3 мс (90 % - 10 %)
    Стабилизация напряжения (CV)
    Нестабильность ≤ 0,01 % + 2 мВ при изменении тока нагрузки
    ≤ 0,5 мВ при изменении напряжения питания
    Уровень пульсаций и шум ≤ 3 мВ ср.кв.. в диапазоне частот 0 Гц ... 1 МГц
    ≤ 8 мВ пик - пик в диапазоне частот 20 Гц ... 20 МГц
    Время переходного процесса (при изменении нагрузки на 1000%) < 40 мкс (уровень 100 мВ , гнезда задней панели )
    < 50 мкс (уровень 100 мВ, гнезда передней панели)
    < 80 мкс (уровень 20 мВ)
    Установка тока на выходе
    Диапазон Iвых Низкий диапазон ( LV ): 0...5 А
    Высокий диапазон ( HV ): 0...3 А    		 0...1,5 А
    Программируемое разрешение 1,25 мА (на пределе 5 А) 1,25 мА (на пределе 1,5 А)
    0,125 мА на пределе 500 мА
    1,25 мкА на пределе 5 мА
    Разрешение измерения 100 мкА на пределе 5 А; 100 мкА на пределе 1,5 А
    10 мкА на пределе 500 мА
    0,1 мкА на пределе 5 мА
    Погрешность установки (программная) ± ( 0,16 % + 5 мА) на пределе 5 А ± (0,16 % + 5 мА) на пределе 1,5 А
    ± (0,16 % + 0,5 мА) на пределе 500 мА
    ± (0,16 % + 5 мкА) на пределе 5 мА
    Погрешность измерения (по встроенному индикатору) ± (0,2 % + 400 мкА) на пред. 5 А ± (0,2 % + 400 мкА) на пред. 1,5 А
    ± (0,2 % + 100 м кА) на пределе 500 мА
    ± (0,2 % + 1 мкА) на пределе 5 мА
    Стабилизация тока (СС)
    Нестабильность ≤ 0,01%+1 мА при изменении тока нагрузки
    ≤ 0,5 мА при изменении напряжения питания
    Температурный коэффициент 0.1 х норм. значения / ̊C
    Режим вольтметра (DVM)
    Диапазон измерения 0...+20 В пост.
    Входной импеданс 20 МОм
    Разрешение 1 мВ
    Погрешность измерения ± (0,05 % + 3 мВ)
    Максимальное входное напряжение - 3 В ; + 22 В
    Режим приемника тока (SINK)
    Поглощаемый ток канал 1 3 ,5A ( при U вых ≦ 4 В ); 3,5 А* 0,25 А / U (при U вых 4...15 В )
    Поглощаемый ток канал 2 2A ( при U вых ≦ 5 В ); 2А* 0,1А / U (при U вых 5...12 В )
    Режим измерения импульсного тока
    Погрешность измерения (по встроенному индикатору) ± (0,2 % + 400 мкА) на пред. 5 А ± (0,2 % + 400 мкА) на пред. 1,5 А
    Задержка запуска 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс
    Период интеграции 33,3 мкс...833 мс с шагом 33,3 мкс
    Число усреднений показаний 1...100 (программно до 5.000 при ДУ с помощью ПК)
    Количество выборок 64.000
    Период интеграции импульсных токов
    Период 840 мс...60 с
    Шаг 16,7 мс/ 20 мс (в зав. от частоты сети питания 60 Гц/ 50 Гц)
    Управление выходом
    Функции Вкл/ Выкл
    Общие данные
    Энергонезависимая память (запись/ вызов) 5 ячеек для профилей настроек ( Save / Recall )
    5 ячеек для статусов питания при включении источника ( Power On )
    Дисплей Цветной графический ЖК - индикатор (диагональ 9 см, TFT )
    Условия эксплуатации 0...40 º С, относительная влажность ≤ 80 %
    Условия хранения - 20... - 70 º С, относительная влажность ≤ 70 %
    Напряжение питания ~ 90 – 264В, 50/60Гц
    Потребляемая мощность 160 ВА
    Габаритные размеры (ШхВхГ) 222 х 86 х 363 мм
    Масса 4,5 кг

  • Комплект поставки PPH-71503D

    № Наименование Количество
    1 Источник питания постоянного тока прецизионный программируемый - PPH-71503D 1
    2 Измерительные провода GTL-117 1
    3 Измерительные провода GTL-204 1
    4 Измерительные провода GTL-203А 1
    5 Кабель питания 1
    6 Руководство по эксплуатации 1
