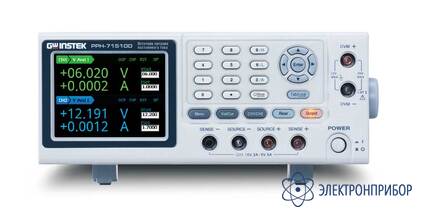

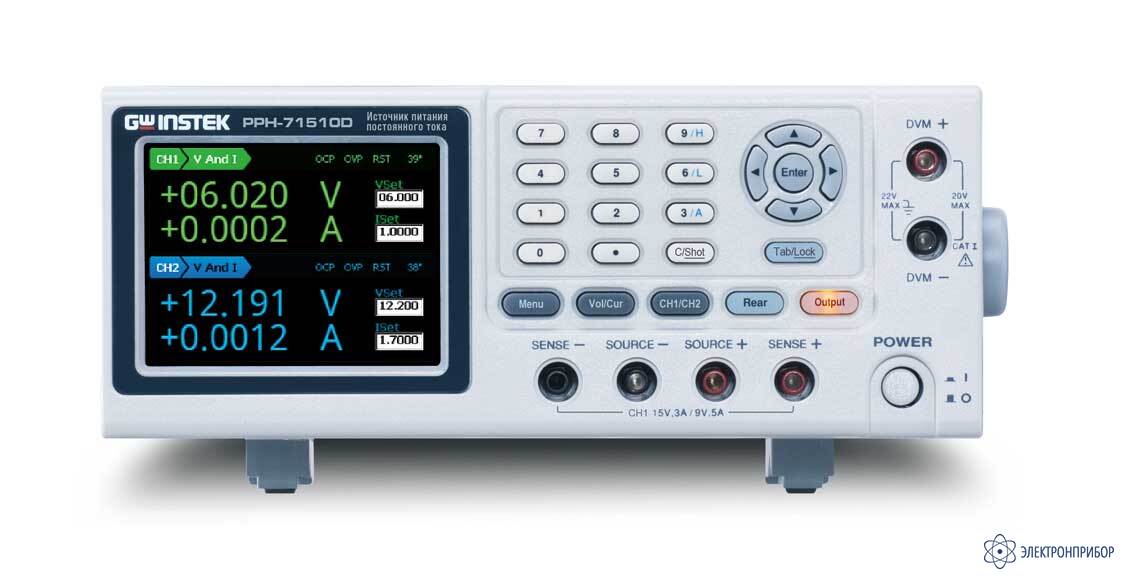

PPH-71510D — источник питания

Код товара: 52344

  • Особенности источника питания PPH-71510D:

    • Два независимых канала: Канал 1 (2 диапазона HV/ LV): 0…15 В / 0-3 А или 0…9 В / 0-5 А), максимальная выходная мощность 45 Вт, гнезда на передней и задней панели; Канал 2 (0…12 В/ 0-3 А): максимальная выходная мощность 36 Вт;
    • Максимальный выходной ток 10 А;
    • Максимальное разрешение: 1 мВ/ ток 0,1 мкА (диапазон 5 мА);
    • Малый уровень пульсаций (≤ 1 мВ скз);
    • Режим стабилизации тока и напряжения (CC/ CV);
    • Встроенный вольтметр: 0…20 В (± 0,05%+3 мВ);
    • Режим приемника тока (максимальный поглощаемый ток до 3,5 А/ Кан1);
    • Высокое быстродействие (tнараст. 0,2 мс/ tсп 0,3 мс), отклик на изменение Uвых <40 мкс (при отклонении ~100 мВ);
    • Функция SEQUENCE: программирование профиля U/I для последовательного вывода на выходе до 1000 шагов с регулируемой амплитудой напряжения, тока и длительности (1 мс …3600 сек с разреш. 1 мс);
    • Функция ЭМУЛЯЦИЯ: моделирование реальной батареи с эмуляцией выходного импеданса, программирование внутр. переменного сопротивления (0,001…1,000 Ом/ разреш. 1 мОм);
    • Измерение импульсного тока (tи 33,3 мкс…833 мс), большой период интеграции (до 60 с), вычисление импульсного тока с усреднением (1…100), глубина памяти внутр. буфера 64К (динамический режим);
    • Функция блокировки кнопок управления;
    • Внутренняя память (запись/ вызов): 5 ячеек для сохранения настроек , 5 ячеек для сохранения статуса ИП при включении;
    • Интерфейсы управления: USB / LAN / GPIB;
    • Защита питаемого объекта от повреждения при 4-х пр подключении, защита от КЗ, перегрузки по току, от перенапряжения, и перегрева;
    • Малошумящая интеллектуальная система охлаждения;
    • Управление: драйвера LabView, программа управления.

  • Технические характеристики источника питания PPH-71510D:

    Параметр PPH-71506D PPH-71510D
    Установка напряжения на выходе
    Диапазон Uвых на канале 1 Низкий диапазон (LV): 0...9 В;
    Высокий диапазон (HV): 0...15 В
    Диапазон Uвых на канале 2 0...12 В 0...12 В (Гнезда задней панели 0...4,5 В)
    Программируемое разрешение 2,5 мВ
    Разрешение измерения 1 мВ
    Погрешность установки (Програмная) ±(0,05%+10 мВ)
    Погрешность измерения (По встроенному индикатору) ±(0,05%+3 мВ)
    Время нарастания Uвых 0,2 мс (10%-90%)
    Время спада Uвых 0,3 мс (90%-10%)
    Стабилизация напряжения (CV)
    Нестабильность ≤ 0,01%+2 мВ при изменении тока нагрузки;
    ≤ 0,5 мВ при изменении напряжения питания
    Уровень пульсаций и шум ≤ 3мВср.кв.. в диапазоне частот 0 Гц … 1 МГц;
    ≤ 8 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток < 5А);
    ≤ 12 мВпик-пик в диапазоне частот 20 Гц … 20 МГц (ток > 5А)
    Время переходного процесса (При изменении нагрузки на 1000%) <40 мкс (уровень 100 мВ, гнезда задней панели);
    <50 мкс (уровень 100 мВ, гнезда передней панели);
    <80 мкс (уровень 20 мВ)
    Установка тока на выходе
    Диапазон Iвых на канале 1 Низкий диапазон (LV): 0...5 А;
    Высокий диапазон (HV): 0...3 А
    Диапазон Iвых на канале 2 0...3 А 0...3 А (Гнезда задней панели 0...10 А)
    Программируемое разрешение на канале 1 1,25 мА (на пределе 5 А);
    0,125 мА на пределе 500 мА;
    1,25 мкА на пределе 5 мА
    Программируемое разрешение на канале 2 1,25 мА (на пределе 1,5 А / 3 А);
    0,125 мА на пределе 500 мА;
    1,25 мкА на пределе 5 мА
    Разрешение измерения на канале 1 100 мкА на пределе 5 А;
    10 мкА на пределе 500 мА;
    0,1 мкА на пределе 5 мА
    Разрешение измерения на канале 2 100 мкА на пределе 1,5 А/ 3 А;
    10 мкА на пределе 500 мА;
    0,1 мкА на пределе 5 мА
    Погрешность установки (программная) на канале 1 ± (0,16%+5 мА) на пределе 5 А;
    ± (0,16%+ 0,5 мА) на пределе 500 мА;
    ± (0,16%+ 5 мкА) на пределе 5 мА
    Погрешность установки (программная) на канале 2 ± (0,16%+5 мА) на пределе 1,5А/ 3 А;
    ± (0,16%+ 0,5 мА) на пределе 500 мА;
    ± (0,16%+ 5 мкА) на пределе 5 мА
    Погрещность измерения (по встроенному индикатору) на канале 1 ±(0,2% +400 мкА) на пред. 5 А;
    ±(0,2% +100 мкА) на пределе 500 мА;
    ±(0,2% +1 мкА) на пределе 5 мА
    Погрещность измерения (по встроенному индикатору) на канале 2 ±(0,2% +400 мкА) на пред. 1,5 А/ 3 А;
    ±(0,2% +100 мкА) на пределе 500 мА;
    ±(0,2% +1 мкА) на пределе 5 мА
    Стабилизация тока (CC)
    Нестабильность ≤ 0,01%+1 мА при изменении тока нагрузки;
    ≤ 0,5 мА при изменении напряжения питания
    Температурный коэффициент 0.1х норм. значения / ˚C
    Режим вольтметра (DVM)
    Диапазон измерения 0...+20 В постоянно
    Входной импеданс 20 МОм
    Разрешение 1 мВ
    Погрешность измерения ± (0,05%+3 мВ)
    Максимальное входное напряжение - 3 В; +22 В
    Режим приемника тока (SINK) Поглощаемый ток на канале 1: 3,5A (при Uвых ≦ 4 В); 3,5А*0,25А/ U (при Uвых 4…15 В);
    Поглощаемый ток на канале 2: 2A (при Uвых ≦ 5 В); 2А*0,1А/ U (при Uвых 5…12 В)
    Режим измерения импульсного тока
    Уровень запуска на канале 1 5 мА...5 А с шагом 5 мА
    Уровень запуска на канале 2 5 мА...1,5 А/ 3А с шагом 5 мА
    Задержка запуска 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс
    Период интеграции 33,3 мкс...833 мс с шагом 33,3 мкс
    Число усреднений показаний 1…100 (программно до 5.000 при ДУ с помощью ПК)
    Количество выборок 64.000
    Сопротивление
    Диапазон 0,001…1 Ом
    Погрешность установки (программная) 0,001 Ом
    Погрешность измерения (программная) ± (0.5%+0,01 Ом)
    Период интеграции импульсных токов
    Период 840 мс...60 с
    Шаг 16,7 мс/ 20 мс (в зависимости от частоты сети питания 60 Гц/ 50 Гц)
    Управление выходом
    Функции Включение / Выключение
    Общие характеристики
    Память (запись/вызов) 5 ячеек для профилей настроек (Save / Recall)
    Дисплей Цветной графический ЖК-индикатор (Диагональ 9 см, TFT)
    Условия эксплуатации 0...40 ºС , относительная влажность ≦ 80 %
    Условия хранения -20…-70 ºС, относительная влажность ≦ 70 %
    Напряжение питания ~90 – 264В, 50/60Гц
    Потребляемая мощность 180 ВА 210 ВА
    Габаритные размерыы (ШхВхГ) 222 x 86 x 363 мм
    Масса 4,5 кг

  • Комплект поставки PPH-71510D

    № Наименование Количество
    1 Источник питания PPH-71510D 1
    2 Измерительный провод GTL-117 1
    3 Измерительный провод GTL-204 1
    4 Измерительный провод GTL-203А 1
    5 Шнур питания 1
    6 Руководство по эксплуатации 1
