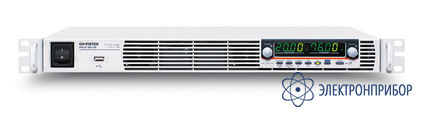

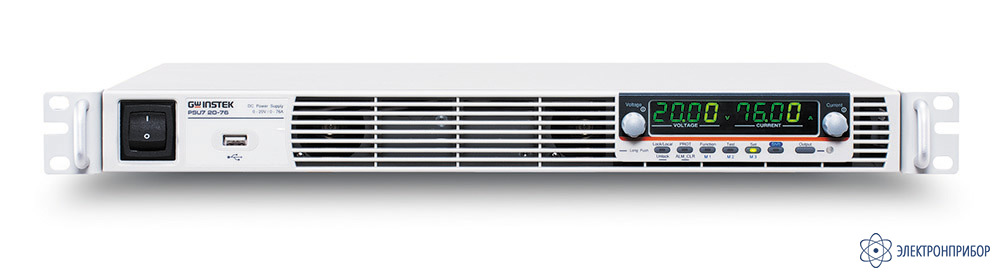

PSU7 20-76 — программируемый импульсный источник питания постоянного тока

Код товара: 44675
  • 62529-21

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      62529-21 до 28.07.2026

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности программируемого импульсного источника питания постоянного тока PSU7 20-76:

    • Выходное напряжение до 60 В, выходной ток до 200 А, макс. мощность до 1520 Вт;
    • Режим стабилизации тока (СС) и напряжения (CV);
    • Защита от перенапряжения, перегрузки по току, пониженного напряжения сети питания, защита от перегрева и переполюсовки;
    • Встроенный источник звукового предупреждения, память настроек (профиль перед выключением);
    • Управление с передней панели и удаленное;
    • Программируемый цифровой интерфейс;
    • Одновременная индикация режимов работы и выходных параметров;
    • СДИ-дисплей: 4 разряда (U/ I);
    • Интерфейсы ДУ: RS-232/RS-485, USB, LAN, вход/выход аналогового управления (I/O);
    • Опции: GPIB, изолир. модуль ДУ напряжением/ током (Isolated Voltage/ Current Control);
    • Высокий КПД, высокая стабильность, малый дрейф;
    • Универсальное питание: ~ 100-240 В, частота 50/60 Гц;
    • Исполнение корпуса 1U, встраиваемый в стойку 19".

  • Технические характеристики программируемого импульсного источника питания постоянного тока PSU7 20-76:

    Параметр Значение
    Стабилизация напряжения (CV)
    Нестабильность При изменении напряжения питания: 2,6…8 мВ в зависимости от модели
    При изменении тока нагрузки: 2,6…8 мВ в зависимости от модели
    U Вых 0 B – 20 B
    I Вых 0 A – 76 A
    P Вых 1520 Вт
    Уровень пульсаций 60 мВпик-пик (10 Гц…20 МГц)
    8 мВскз (5 Гц…1 МГц)
    Время нарастания 80 мс (с нагрузкой и без нагрузки)
    Время спада (с нагрузкой/ без нагрузки) 50/ 800 мс
    Стабилизация тока (CC)
    Нестабильность При изменении напряжения питания: 4,5…22 мА
    При изменении тока нагрузки: 10…45 мА
    Уровень пульсаций 75…400 мАскз
    Цифровой индикатор
    Погрешность установки U вых ± (0,1% + 40 мВ)
    Погрешность установки I вых ± (0,2% + 228 мА)
    Дистанционное управление
    Интерфейс USB, LAN, RS-232/485, опция - GPIB
    Интерфейс аналогового ДУ Управление напряжением, сопротивлением/ мониторинг (неизолированный I/O)
    Общие данные
    Напряжение питания 1-фаза, 100~240 В, 50~60 Гц
    Разрешение дисплея 4 разряда
    Рабочие условия 0…50 °C, Влажность: ≤ 85 %
    Условия хранения -25…70 °С, Влажность: ≤ 90 %
    Габаритные размеры (ВхШхГ) 422,8 × 43,6 × 432,8 мм
    Масса ≤ 8,7 кг

  • Комплект поставки PSU7 20-76

    № Наименование Количество
    1 Программируемый импульсный источник питания постоянного тока PSU7 20-76 1
    2 Защитная крышка выходных клемм 1
    3 Контакты подключения аналогового управления 1
    4 Набор винтов M8 для выходных клемм 1
    5 Защитная крышка входных клемм 1
    6 Держатель-ручка 1U 2
    7 Монтажные кронштейны 1U (левый x 1/ правый x 1) 2
