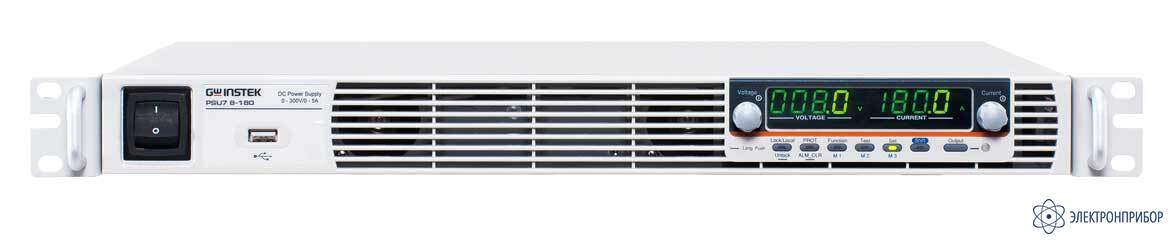

PSU7 8-180 — источник питания

Код товара: 62248

  • Особенности источника питания  PSU7 8-180:

    • Число выходов: 1 канал;
    • Выходное напряжение 8 В, выходной ток 180 А, максимальная мощность до 1440 Вт;
    • Режим стабилизации тока (СС) и напряжения (CV) c возможностью выбора требуемого приоритета (High Speed / Slew Rate);
    • Изменяемая крутизна (Slew Rate) изменения выходного напряжения: регулируемая скорость нарастания и спада напряжения / тока в режиме стабилизации CV/ CC;
    • Защита от перенапряжения (OVP), перегрузки по току (OCP), пониженного напряжения сети питания (AC-Fail), защита от перегрева (OHP), снижения Uвых (UVL) и превышения Pвых (Power Lim);
    • Встроенный источник звукового предупреждения, память настроек;
    • Объединение однотипных моделей: последовательно (2 шт) и параллельно (4 шт );
    • СДИ-дисплей: 4 разряда (U/ I), базов. погрешность изм. U/I (±0.1%/  ±0.2%), одновременная индикация режимов и выходных параметров;
    • Интерфейсы: RS-232/ RS-485, USB, LAN, вход/ выход аналогового управления (программ. цифровой интерфейс I/O);
    • Высокая стабильность, малый дрейф параметров, высокий КПД;
    • Универсальное питание: ~ 85 -265 В (1ф.), частота 50/ 60 Гц;
    • Исполнение корпуса 1U, установка в 19″ стойку;
    • 4-х пр. схема подключения (пит. удаленной нагрузки –Remote Sense +/-);
    • Опции (варианты исполнения): GPIB, изолир. модуль ДУ напряжением/ током (Isolated Voltage/ Current Control).

  • Сравнительная таблица технических характеристик источников питания серии PSU7:

    Модель U ВЫХ I ВЫХ P ВЫХ
    PSU7 8-180 0 B – 8 B 0 A – 180 A 1440 Вт
    PSU7 15-100 0 B – 15 B 0 A – 100 A 1500 Вт
    PSU7 30-50 0 B – 30 B 0 A – 50 A 1500 Вт
    PSU7 50-30 0 B – 50 B 0 A – 30 A 1500 Вт
    PSU7 80-19 0 B – 80 B 0 A – 19 A 1520 Вт

    Технические характеристики источника питания  PSU7 8-180:

    Параметры PSU7 8-180 PSU7 15-100 PSU7 30-50 PSU7 50-30 PSU7 80-19
    Диапазон U вых 0-8 В 0-15 В 0-30 В 0-50 В 0-80 В
    Диапазон I вых 0-180 А 0-100 А 0-50 А 0-30 А 0-19 А
    Выходная мощность 1440 Вт 1500 Вт 1500 Вт 1500 Вт 1520 Вт
    Погрешонсть установки U вых ± (0,1%+16 мВ) ± (0,1%+30 мВ) ± (0,1%+60 мВ) ± (0,1%+100 мВ) ± (0,1%+160 мВ)
    Погрешонсть установки I вых ±(0,2%+540 мА) ± (0,2%+300 мА) ± (0,2%+150 мА) ± (0,2%+90 мА) ± (0,2%+57 мА)
    Разрешение U вых 1 мВ 10 мВ 10 мВ 10 мВ 10 мВ
    I вых 100 мА 100 мА 10 мА 10 мА 10 мА
    Нестабильность изм U пит 2,8 мВ 3,25 мВ 5 мВ 7 мВ 10 мВ
    изм I нагр 2,8 мВ 3,25 мВ 5 мВ 7 мВ 10 мВ
    Уровень пульсаций 60…80 мВ пик-пик (10 Гц…20 МГц) в зависимости от модели; 8 мВскз (5 Гц…1 МГц)
    Время нарастания 80 мс 80 мс 80 мс 80 мс 150 мс
    Время спада, мс (с нагрузкой / без нагрузки) 50 / 600 50 / 700 80 / 1100 80 / 1100 150 / 1200
    Нестабильность изм Uпит 20 мА 12 мА 7 мА 5мА 3,9 мА
    изм Iнагр 41 мА 25 мА 15 мА 11 мА 8,8 мА
    Уровень пульсаций (скз 360 мАз 200 мАз 125 мА 85 мА 57 мА
    По напряжению ** В/мкс 0,001 ~0,08 0,001~0,15 0,001~0,3 0,001~0,5 0,001~0,8
    По току ** А/мкс 0,001~1,8 0,001~1,0 0,001~0,5 0,001~0,3 0,001~0,19
    Интерфейс USB, LAN, RS-232/485, опция – GPIB (только заводская установка)
    Аналоговое ДУ Управление напряжением, сопротивлением/ мониторинг (неизолированный I/O)
    Внутренняя память 3 профиля настроек (Preset Function)
    Разрешение дисплея 4 разряда (цифровой СДИ)
    Напряжение питания 1-фазное, ~85…265 В, 50~60 Гц (Pпотребл. 2000 ВА, пуск. ток 50А, КПД ≥85%)
    Рабочие условия 0…50 °C; влажность: ≤ 85 %
    Условия хранения -25…70 °С; влажность: ≤ 90 %
    Габаритные размеры 423 × 43,6 × 447 мм (Ш х В х Г)
    Масса ≤ 8,7 кг

    * MV- источники питания PSU7-серии, имеющие средний диапазон значений выходного напряжения (Middle voltage).

    ** В реж.Slew Rate Priority (выбор приоритета скорости нарастания/спада Напряжения /CV или нарастания/ спада Тока/ CC.

  • Комплект поставки PSU7 8-180

    № Наименование Количество
    1 Источник питания PSU7 8-180 1
    2 Кабель питания 10 А 1
    3 Монтажные кронштейны 1U (левый/ правый) 1
    4 Держатель-ручка 1U 2
    5 Защитная крышка входа клемм 1
    6 Набор винтов M8 для выхода клемм 1
    7 Комплект подключения аналогового управления 1
    8 Защитная крышка выхода клемм 1
    9 Руководство по эксплуатации 1
    10 Руководство программирования (CD-диск) 1
