PSW7 250-9

Источники питания

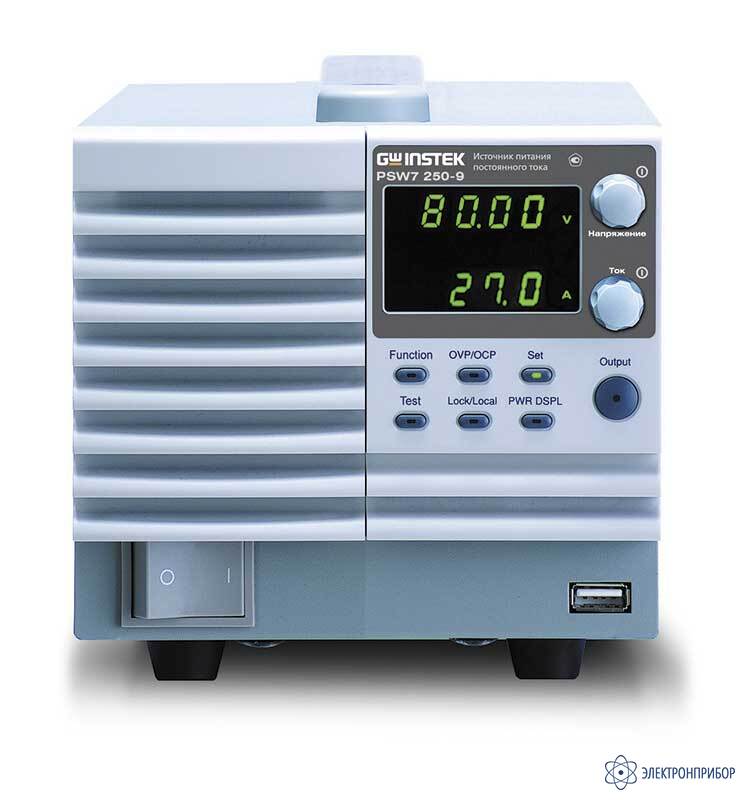

PSW7 250-9 — программируемый импульсный источник питания

Код товара: 45199
  • 2-3 дня
    62529-21

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      62529-21 до 28.07.2026

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности программируемого импульсного источника питания PSW7 250-9:

    • Выходное напряжение до 250/800 В, выходной ток 1,44… 13,5 А, выходная мощность 360/ 720/ 1080 Вт;
    • Минимальная дискретность установки: 5 мВ/ 1 мА;
    • Двухстрочный ЖК-дисплей (СДИ), одновременная индикация режимов работы и выходных параметров;
    • Защита от перенапряжения, перегрузки по току, термостабилизация;
    • Параллельное соединение для увеличения I вых (до 3-х источников);
    • Блокировка органов управления передней панели для исключения случайного изменения настроек;
    • Компактные размеры (1/6 стандартной 19” стойки);
    • Выходные клеммы расположены на задней панели;
    • 26-контактный аналоговый интерфейс управления;
    • Программируемый цифровой интерфейс: USB, LAN (опция – GPIB);
    • Высокий КПД.

  • Технические характеристики программируемого импульсного источника питания PSW7 250-9:

    Параметр Значение
    Установка выходных параметров
    Выходное напряжение 0 B – 250 B
    Выходной ток 0 A – 9 A
    Максимальная мощность 720 Вт
    Дискретность установки 5 мВ/ 1 мА
    Погрешность установки (U/ I) ± (0,1% + 200 мВ)/ ± (0,1% + 10 мА)
    Диапазон регулировки R вн. 0,00-27,77 Ом
    t задерж. вкл / выкл
    выхода    		 0,00-99,99 сек
    Диапазон регулирования скорости нарастания / спада
    По напряжению 0,1 В/сек - 500 В/сек (PSW7 250-XX);
    1 В/сек - 1600 В/сек (PSW7 800-XX)
    По току 0,001 А/сек - 9 А/сек
    Стабилизация напряжения
    Нестабильность При изменении напряжения питания: 0,05% + 5 мВ,
    При изменении тока нагрузки: 0,05% + 3 мВ
    Уровень пульсаций 80 мВпик / 15 мВскз
    Время нарастания ≤ 100 мс
    Время спада        (с/ без нагрузки) ≤ 150 мс / 1200 мс
    Стабилизация тока
    Нестабильность При изменении напряжения питания: 0.1% + 5 мА,
    При изменении тока нагрузки: 0,1% + 5 мА
    Уровень пульсаций 10 мАскз
    Измерения
    Погрешность измерения (U/ I) 0,1% ± 2 емр/ 0,1% ± 5 емр
    Дистанционное управление
    Интерфейсы USB, LAN, опционально GPIB
    Аналоговый интерфейс 26 контактный разъем (OMRON XG4 IDC) для контроля и управления
    Общие данные
    Напряжение питания 85 В…265 В (автовыбор), 47…63Гц
    Индикатор 4 разряда
    Габаритные размеры 71 х 124 х 350 мм
    Масса 3 кг

  • Комплект поставки PSW7 250-9

    № Наименование Количество
    1 Программируемый импульсный источник питания PSW7 250-9 1
    2 Шнур питания 1
    3 Соединительные провода 1
    4 Набор принадлежностей 2
    5 Руководство по эксплуатации 1
