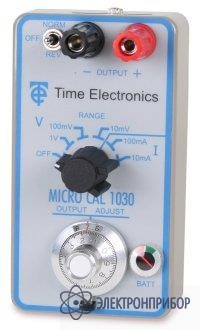

TE1030 — комбинированный источник постоянного тока и напряжения

Код товара: 32104

  • Назначение комбинированного источника постоянного тока и напряжения TE1030:

    Модель Time Electronics 1030 предназначена для различных вариантов применения.

    Описание комбинированного источника постоянного тока и напряжения TE1030:

    Три диапазона выходного напряжения и два выходного тока позволяют задавать регулируемые выход напряжения в диапазоне 10 мкВ ÷ 1 В и выход тока в диапазоне 10 мкА ÷ 100 мА.

    В комплекте с прибором TE1030 поставляется прецизионный резистор сопротивлением 1 кОм, позволяющий расширить выходной диапазон напряжения. Резистор подключается к выходным терминалам и задается токовый диапазон 10 мА. Эта процедура позволяет получить дополнительный выход напряжения диапазоном 0 ÷ 8 В с погрешностью установки 0,3%.

    Модель TE1030 проста в обращении и не требует никакого нормирования перед началом работ. Оператору нужно лишь включить калибратор, проверить состояние батареи питания и задать нужный диапазон и значение выхода.

    Особенности комбинированного источника постоянного тока и напряжения TE1030:

    • три диапазона напряжения постоянного тока: 10 мВ; 100 мВ и 1 В
    • два диапазона постоянного тока: 10 мА и 100 мА
    • погрешность выхода 0,1%
    • компактностьпортативность

  • Технические характеристики комбинированного источника постоянного тока и напряжения TE1030:

    Параметр Значения
    Линейность выхода 0,15%
    Температурный коэффициент 150 РРМ/°С (диапазон 1 В)
    Собственный шум 30 РРМ полной шкалы (диапазон 1 В)
    Полярность выхода переключаемая с помощью селектора на передней панели
    Питание 9В батарея типа РР3 со сроком службы около 60 часов. Также можно использовать NiCad аккумулятор того же типоразмера. Аккумулятор можно подзарядить через розетку на боку прибора. Аккумуляторные батареи и зарядное устройство поставляются по отдельному заказу
    Мониторинг заряда батареи Индикатор заряда расположен на передней панели калибратора
    Максимальная перегрузка калибратор выдерживает постоянно замкнутую или разомкнутую цепь во всех
    диапазонах
    Габаритные размеры 115 х 62 х 60 мм

    Напряжение

    Параметр Шаг установки Погрешность ± (% установки + % диапазона ) Выходное сопротивление Максимальный выходной сигнал
    0 ÷ 10 мВ 1 мкВ ± 0,2% полной шкалы 10 Ом 20 мА
    0 ÷ 100 мВ 10 мкВ ± 0,1% полной шкалы 0,2 Ом 20 мА
    0 ÷ 1 В 100 мкВ ± 0,1% полной шкалы 0,2 Ом 20 мА
    0 ÷ 8 В* - ± 0,3% 1 кОм
    0 ÷ 10 мА 10 мкА - - 8 В
    0 ÷ 100 мА 100 мкА - - 8 В

    * - с внешним резистором 1 кОм, подключаемым к выходным клеммам.

  • Комплект поставки TE1030

    Наименование Количество
    Комбинированный источник постоянного тока и напряжения TE1030 1
