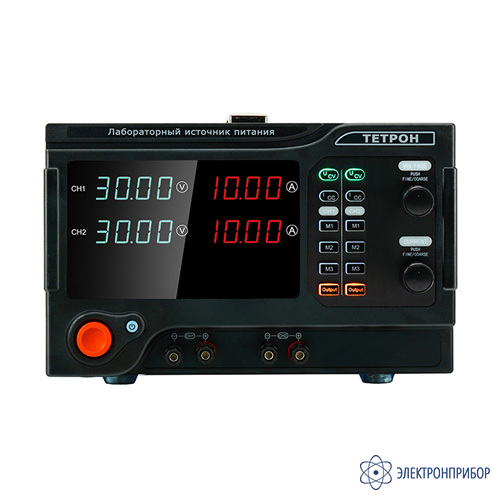

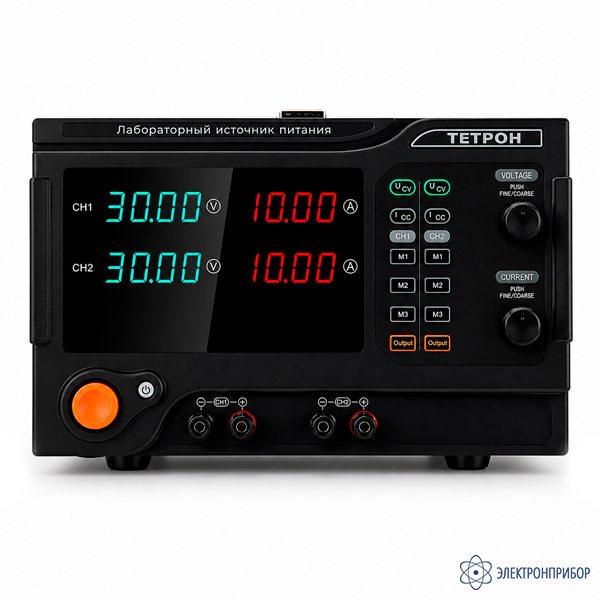

ТЕТРОН-1520-2 — двухканальный источник питания 15 вольт 20 ампер

Код товара: 81201
  • Двухканальный источник питания 15 вольт 20 ампер ТЕТРОН-1520-2 Двухканальный источник питания 15 вольт 20 ампер ТЕТРОН-1520-2

    Сертификаты

    Описание двухканального источника питания 15 вольт 20 ампер ТЕТРОН-1520-2:

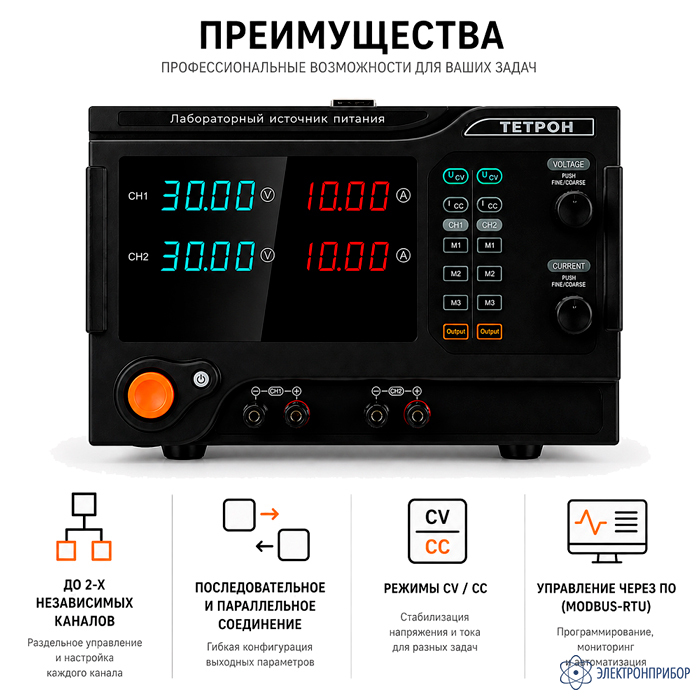

    ТЕТРОН-1520-2 является двухканальным программируемым источником питания. Выходное напряжение каждого канала регулируется в диапазоне от 0 до 15 вольт, выходной ток от 0 до 20 ампер.

    Блок питания может быть изготовлен с использованием модулей: 15в/2а, 15в/5а, 30в/5а, 30в/10а, 60в/5а, 100в/3а, 15в/20а, 150в/2а, 40в/2а, 80в/10а, 160в/5а. Данные модули могут быть произвольно установлены на шасси источника как в двух-, так и трехканальном исполнении. Стоимость источника будет равна сумме его модулей.

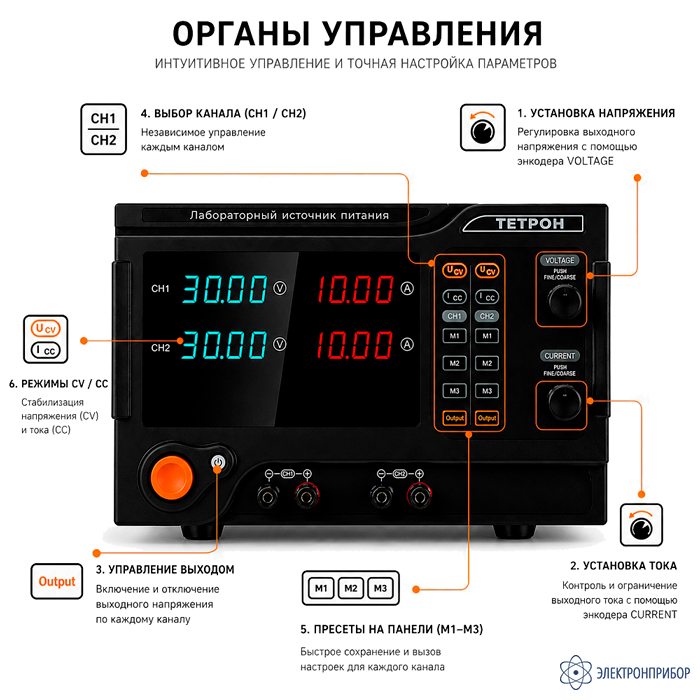

    Также вы можете использовать конструктор для определения стоимости. Источник оснащен пятью защитами: OVP, OCP, OPP, OTP и защитой от КЗ. Каждый канал независимый и имеет функции памяти.

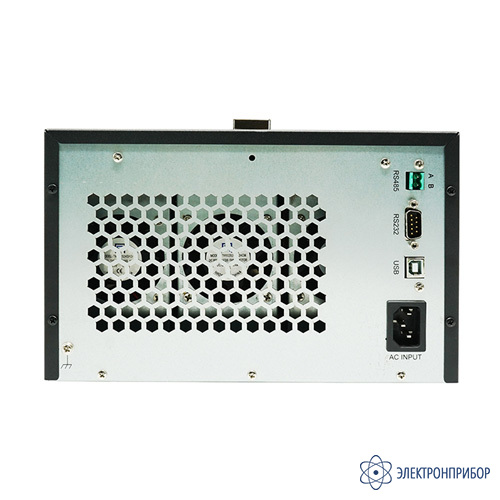

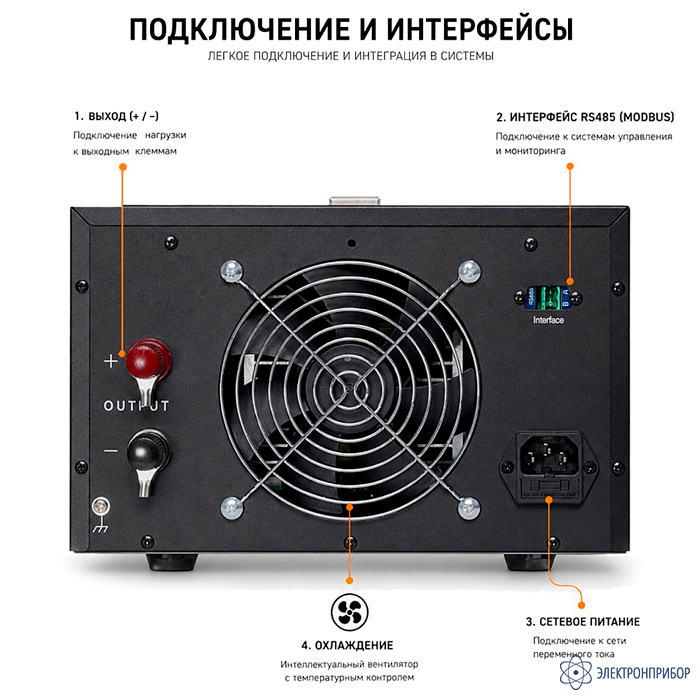

    Для удаленного управления присутствует интерфейс: RS485 (опционально RS232 и USB). Управление осуществляется с помощью ModBus команд и ПО. В комплекте с источником поставляется паспорт с отметкой ОТК и сертификат о калибровке.

  • Технические характеристики двухканального источника питания 15 вольт 20 ампер ТЕТРОН-1520-2:

    Параметр Значение
    Выходное напряжение 1 канала 0 – 15 вольт
    Выходное напряжение 2 канала 0 – 15 вольт
    Выходной ток 1 канала 0 – 20 ампер
    Выходной ток 2 канала 0 – 20 ампер
    Выходная мощность каждого канала 300 ватт
    Нестабильность по напряжению ≤ ± (0,2 % + 5 digits)
    Нестабильность по току ≤ ± (0,5 % + 5 digits)
    Нестабильность напряжения при изменении нагрузки ≤ 0,5 %
    Пульсации и шум ≤ 1 % от текущего значения
    Разрешение установки напряжения < 100 В : 10 мВ, ≥ 100 В : 100 мВ
    Разрешение установки тока < 100 А : 10 мА, ≥ 100 А : 100 мА
    Нестабильность напряжения при изменении нагрузки ≤ 0,1 %+5 мВ
    Нестабильность напряжения при изменении тока ≤ 0,1 %+5 мА
    Точность установки напряжения 0,1 В
    Точность установки тока 0,1 А
    Время нарастания напряжения без нагрузки ≤ 50 мс (вкл/выкл, 10 %-90 %)
    Время нарастания напряжения с нагрузкой ≤ 60 мс (вкл/выкл, 10 %-90 %)
    Время падения напряжения без нагрузки ≤ 1 c (вкл/выкл, 90 %-10 %)
    Время падения напряжения с нагрузкой ≤ 1 мс (вкл/выкл, 90 %-10 %)
    Защита OVP, OCP, OPP, OTP и от SC
    Интерфейс RS485 (опционально USB и RS232)
    Условия эксплуатации использование только в помещениях, температура 5 °C – 40 °C,
    влажность до 80 %
    высота ≤ 2000 м над уровнем моря
    Условия хранения температура -20 °C – 80 °C, влажность до 80 %
    Питание сеть 220 В ± 10 %, 50-60 Гц
    ТУ (технические условия) 27.90.40-003-48526697-2018
    Габариты (ШхВхД) 250 х 155 х 330 мм
    Масса 10 кг

  • Комплект поставки ТЕТРОН-1520-2

    № Наименование Количество
    1 Двухканальный источник питания 15 вольт 20 ампер ТЕТРОН-1520-2 1
    2 Сетевой кабель 1
    3 Паспорт изделия с отметкой ОТК 1
    4 Сертификат о калибровке 1

    Дополнительная комплектация ТЕТРОН-1520-2

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект силовых проводов 200А 109951
    2 Провода для источника питания 10А 109962
