ЭА 2258 М, ЭА-2258-М, ЭА2258М

Амперметры щитовые

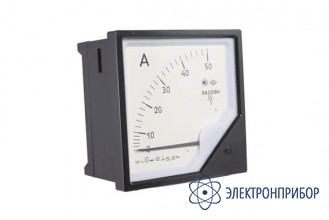

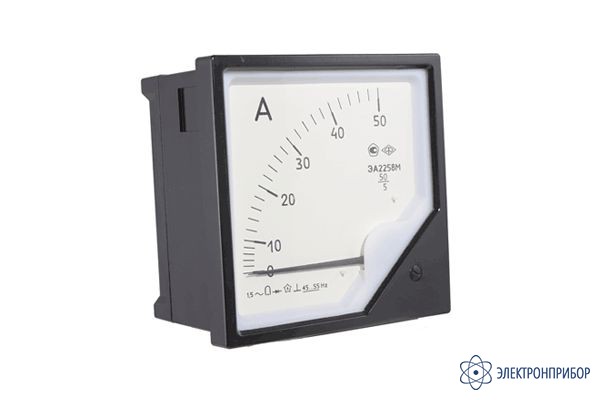

ЭА2258М кл.1,5 — амперметр щитовой аналоговый переменного тока

Код товара: 41112
  • 80918-21
    Амперметр щитовой аналоговый переменного тока ЭА2258М кл.1,5 Амперметр щитовой аналоговый переменного тока ЭА2258М кл.1,5

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      80918-21 до 24.02.2026

    Назначение амперметра ЭА2258М кл.1,5:

    Амперметры ЭА2258М, предназначены для измерения силы переменного тока.
    Приборы могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.)

    Описание амперметра ЭА2258М кл.1,5:

    Амперметры ЭА2258М по габаритным размерам, пределам измерения и другим параметрам могут быть использованы взамен амперметров, килоамперметров Э365, Э377, ЭА0702 , Ц33, Ц330 (габарит по наличнику 120х120 мм, утопленная часть 112х112 мм).

    Линейная шкала позволяет производить точные измерения во всем диапазоне показаний прибора, в том числе и при малых значениях измеряемого сигнала. Применение успокоителя магнитоэлектрического типа обеспечивает сохранение характеристик приборов в течение всего срока службы, в то время как у аналогов успокоитель жидкостного типа теряет свои свойства через 5-6 лет эксплуатации.

    Пример заказа амперметра ЭА2258М кл.1,5:

    Пример записи при заказе и в технической документации другой продукции для прибора со шкалой 400 А для работы с трансформатором тока с номинальным первичным током 400 А и номинальным вторичным током 5 А класса точности 1,5:
    «Амперметр ЭА2258М, 400 А, 400/5, кл. 1,5 ТУ 4223-038-71064713-2007».

    Сведения о сертификации амперметра ЭА2258М кл.1,5:

    Декларация о соответствии №РОСС RU.ME72.Д00065 от 28.04.2007 г.;

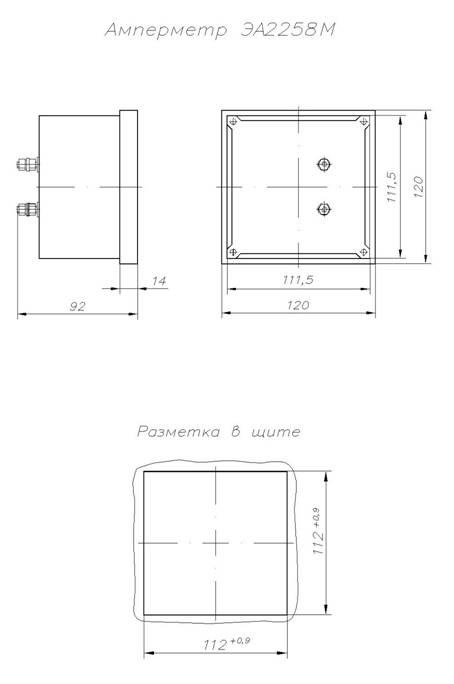

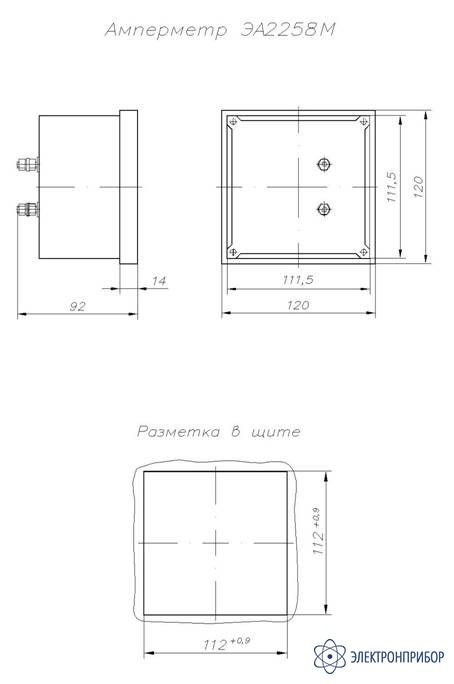

    Габаритный чертеж амперметра ЭА2258М кл.1,5:

  • Технические характеристики амперметра ЭА2258М кл.1,5:

    Параметр Значение Способ включения
    Пределы измерений
    50/5,  75/5,  100/5, 150/5,  200/5,
    250/5, 300/5, 400/5, 500/5 600/5,
    750/5, 800/5  А    		 Через наружный трансформатор тока
    5А или 1A
    1 кА (1000/5);  1.2 кА (1200/5);
    1.5 кА (1500/5); 2 кА (2000/5);
    2,5 кА (2500/5); 3 кА 3000/5);
    4 кА (4000/5); 5 кА (5000/5);
    6 кА (6000/5); 8 кА (8000/5);
    10 кА (10000/5); 12 кА (12000/5);
    14 кА (14000/5); 16 кА (16000/5);
    18 кА (18000/5); 20 кА (20000/5);
    25 кА (25000/5); 28 кА (28000/5);
    35 кА (35000/5); 40 кА (40000/5)
    Класс точности 1,5
    Частотный диапазон измеряемых сигналов 45 – 55 Гц
    Рабочие условия применения
    Температура окружающего воздуха от минус 30 до +50°С
    Относительная влажность воздуха 90% при температуре 30 °C
    Масса 0,5 кг
    Габаритные размеры 120х120х100 мм

  • Комплект поставки ЭА2258М кл.1,5

    № Наименование Количество
    1. Амперметр щитовой аналоговый переменного тока ЭА2258М кл.1,5 1
    2. Комплект крепежный 1
    3. Паспорт 1
